接觸式調壓器可廣泛用于工業(如化工、冶金、儀器儀表、機電制造、輕工等)，科學實驗，公用設備、家用電器中，以實現調壓、控溫、調速、調光及功率控制等目的，是一種理想的交流調壓電器。三相調壓器如何使用與維護， 單相接觸式調壓器A、X接線柱為輸入，a、x接線柱為輸出端；三相接觸式調壓器A、B、C接線柱為輸入端，a、b、c接線柱為輸出端，O接線柱為星形（Y星）中性點。
接觸式調壓器分單相系列、三相系列。 新安裝或長期擱置不同的調壓器，運行前必須用500伏兆歐表測量接線柱對外殼的絕緣電阻，其值應不低于2兆歐。 輸入電源電壓應符合調壓器銘牌上額定輸入電壓。 使用時應注意負載電流不超過額定值，否則易使調壓器壽命降低甚至燒毀。 應以常檢查調壓器的使用情況，保持線圈與電刷接觸面的清潔，如發現電刷磨損過多或缺損，應及時更換同規格新電刷使用。 調壓器不準多臺并聯使用。 調壓器必須保持良好接地，以確保使用安全。
▌基本原理與主要結構
1、基本原理
調壓器就是匝數比連續可調的自耦變壓器,當調壓器電刷借助于手輪主軸和刷架的作用，沿線圈的磨光表面滑動時，就可連續地改變匝數比，從而使輸出電壓平滑 地從零調節到最大值
2、主要結構

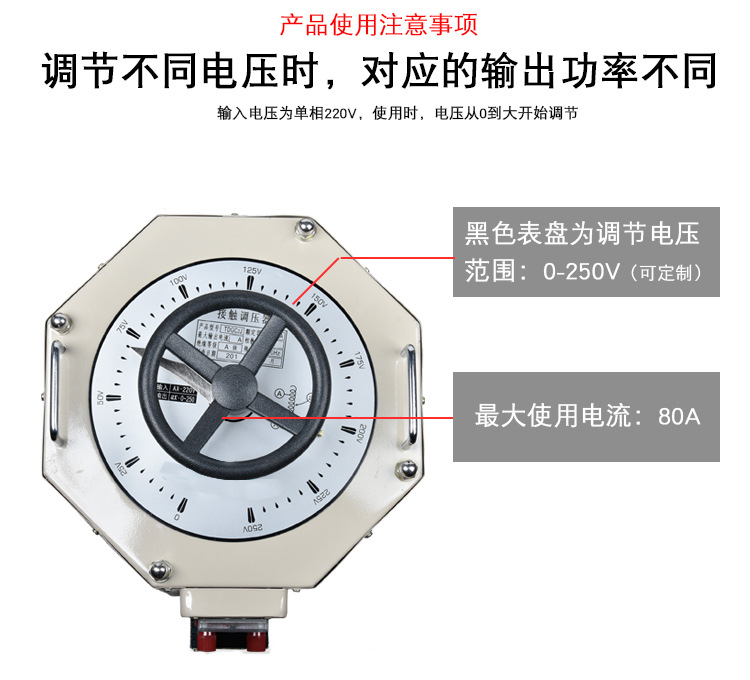

①單元結構：單相0.2KVA、10KVA調壓器為調節器為調壓單元結構，一個上端面具有一定寬度的磨光表面的線圈固定在工程的的底座上，接觸組的電刷在彈簧壓力下與線圈的磨光表面緊密接觸，轉動手輪帶動電刷在線圈磨光表面上滑動進行調壓，單元調壓器一般為臺式，外面有防護通風罩
②單相組裝結構：單相大容量調壓器系由幾個相同規格的單元組裝而成，各單元的電刷接觸組裝在同一個主軸上，線圈輸入端并聯連接，輸出端連接平衡電抗器，以平衡單元間電流分布并抑制環流。
③三相組裝結構：三相調壓器由三相同規格的單元同軸組裝而成。
④電刷結構：3KVA及以下單元調壓器，采用1～2塊石墨電刷和散熱良好的金屬架,4KVA及以上的單元調壓器，采用兩塊銅石墨復合電刷，電刷接觸組的壓板固定在線圈上端以限制其軸向位置，同時通過螺釘與主軸鎖緊,當需要拆修，調換主要軸或需要從調壓器底端伸出主軸時，只要松開螺釘，即可方便地進行。
▌使用條件
1、環境溫度：最高氣溫+40℃，最低氣溫-5；
2、海拔高度：調壓器安裝地點海拔高度不超過1000米；
3、空氣相對濕度：最濕月的月平均相對濕度為90%，同時該月的平均氣溫為25℃；
4、電源電壓波形：電源電壓波形為正弦波或近似于正弦波；
5、安裝場所無嚴重影響調壓器絕緣的氣體、蒸氣、化學性沉積、粉塵、污垢及其它爆炸性和侵蝕性介質；
6、安裝場所應無嚴重的振動和顛簸；
7、戶內使用；
8、不準并聯使用。
▌安裝使用與維護
1、新安裝或長期不用的調壓器，運行前必須用500伏兆歐表測量線圈對地的絕緣電阻，其值不低于5兆歐時才可安全使用，否則應進行熱烘處理。熱烘處理方法一般可用帶電烘燥法或送入烘房烘燥，烘燥后應檢查各緊固件是否松動，如有松動應加以緊固。
2、電源電壓應符合調壓器銘牌上的輸入電壓。
3、調壓器必須良好接地，以保證安全。
4、使用時應經常注意輸出電流不超過額定值，如有短時負荷,不能超過表2的的規定，否則易使調壓器壽命降低甚至燒毀。
5、使用時應緩慢均勻地旋轉手柄，以免引起電刷損壞或產生火花。
6、應經常檢查調壓器的使用情況，如發現電刷磨損過多、缺損，應及時調換同種規格的電刷，并用零號砂紙墊在電刷下面轉動手輪數次使電刷底面磨平，接觸良好，方可使用。調換的銅石墨復合電刷必須嚴格符合規格要求。
7、線圈與電刷接受的表面，應經常保持清潔，否則易引起打火花而燒壞線圈表面。如發現線圈表面燒有黑色斑點可用棉紗沾酒精(90%) 擦拭，直至表面斑點除去為止。
8、從電源接到調壓器，調壓器到負載的導線和導線端子接頭應接觸很好，并能通過調壓器額定電流。
9、搬動調壓器時不得用手輪，而應用提手或將整個產品提起移動。
10、調壓器需要橫裝在面板上,（僅限于單元調壓器結構）或立裝在其他底座上時可利用調壓器底座的安裝孔加以固定。
11、調壓器應經常保持清潔不允許有水滴，油污等落入調壓器內部，調壓器應定時停電除去內部積聚的塵埃。
