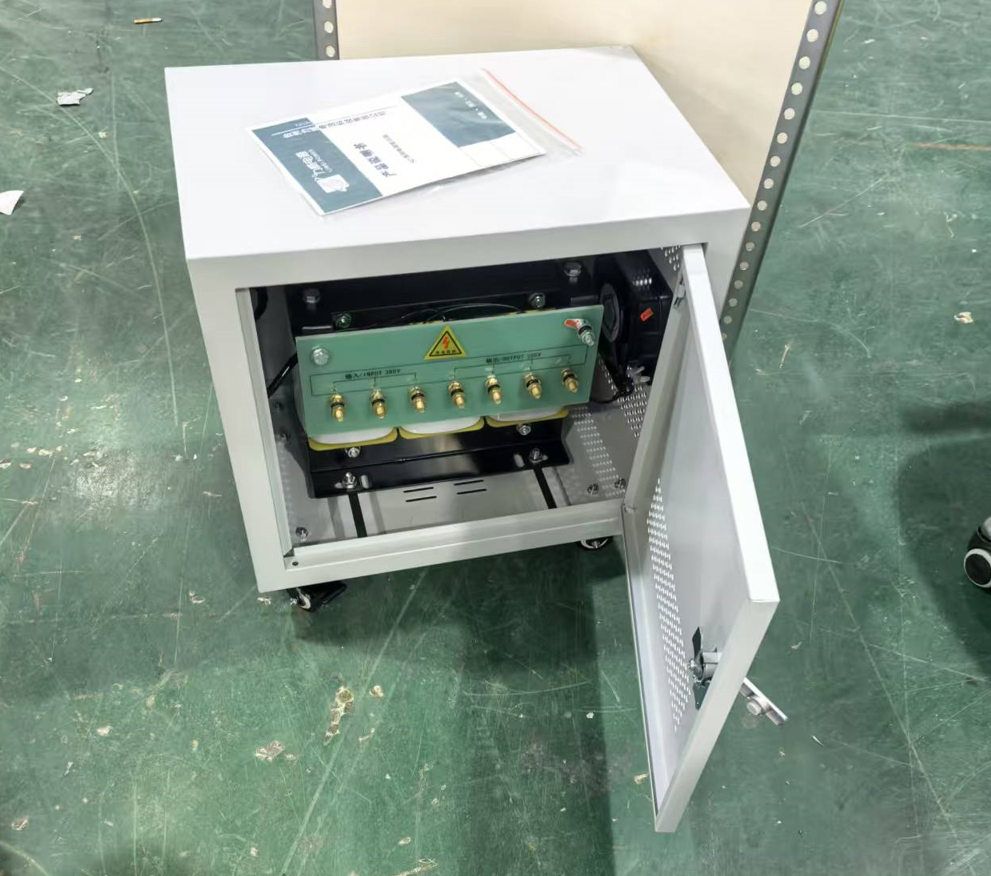

380V轉220V干式變壓器技術解析及應用指南

在工業生產、民用建筑、鄉村配電等場景中，380V三相交流電作為主流動力電源，無法直接滿足多數民用設備、小型儀器的220V單相用電需求，380V轉220V干式變壓器應運而生。作為配電系統中實現電壓轉換、保障用電安全與穩定的核心設備，其憑借無油、防火、環保、體積小等優勢，廣泛應用于對安全等級要求較高的場所。

本文將從技術原理、核心結構、關鍵參數、應用場景及運維要點等方面，全面解析380V轉220V干式變壓器，為工程選型、安裝調試及日常維護提供專業參考。

一、核心技術原理：電壓轉換的核心邏輯

380V轉220V干式隔離變壓器的核心工作原理基于電磁感應定律，通過原邊（初級）、副邊（次級）線圈的匝數比，實現交流電壓的降壓轉換，本質是能量的傳遞與轉換，不改變交流電的頻率（我國工頻50Hz）。

從電路結構來看，380V轉220V干式變壓器分為兩種常見類型，適配不同用電需求：

三相轉單相：原邊接入380V三相交流電（線電壓380V），副邊輸出220V單相交流電（相電壓220V），適用于單臺大功率220V設備（如大型空調、精密儀器）或多個小型220V設備的集中供電，核心是通過線圈繞組的合理設計，將三相電能轉換為單相電能，避免三相不平衡問題。

三相轉三相+單相：原邊接入380V三相電，副邊同時輸出380V三相電（保留動力電源）和220V單相電（滿足照明、民用負載），適用于工業車間、鄉村配電室等既有動力設備（如機床、水泵），又有民用/小型用電設備的場景，實現“一機兩用”，簡化配電系統結構。

關鍵公式：電壓比=原邊匝數/副邊匝數=原邊電壓/副邊電壓，即N1/N2=U1/U2。對于380V轉220V變壓器，若為三相轉單相，原邊匝數與副邊匝數比約為1.73:1（考慮鐵芯損耗、線圈電阻等損耗，實際匝數比會略有調整）；若為三相轉三相，副邊相電壓為220V，線電壓仍為380V，匝數比為1:1（僅調整繞組接線方式）。

二、核心結構與關鍵部件：干式變壓器的“核心骨架”

與油浸式變壓器不同，380V轉220V干式變壓器無需絕緣油冷卻，核心結構由鐵芯、繞組、絕緣系統、冷卻系統及保護裝置組成，所有部件均采用干式設計，確保防火、環保、無滲漏。

1. 鐵芯：電磁感應的“磁通路”

鐵芯是變壓器磁能轉換的核心，采用高導磁硅鋼片（常用0.35mm或0.5mm厚）疊壓而成，表面涂有絕緣漆，減少渦流損耗和磁滯損耗，提升能量轉換效率。380V轉220V干式變壓器的鐵芯多采用“心式結構”，特點是體積小、損耗低、磁場分布均勻，適配中低壓、小容量（通常10kVA-100kVA）的電壓轉換需求，完全滿足民用、小型工業的用電負荷。

2. 繞組：電壓轉換的“關鍵部件”

繞組是變壓器的導電部分，分為原邊繞組（接入380V電源）和副邊繞組（輸出220V電源），采用銅導線或鋁導線繞制而成（銅導線導電性能好、損耗低，應用更廣泛）。繞組的繞制方式直接影響變壓器的絕緣性能和運行穩定性，380V轉220V干式變壓器多采用“層式繞制”或“餅式繞制”，繞組之間、繞組與鐵芯之間均采用絕緣材料（如環氧樹脂、聚酰亞胺）隔離，確保絕緣強度，避免短路故障。

對于三相轉單相變壓器，副邊繞組通常采用“星形接線”，引出中性線，實現220V單相輸出；三相轉三相+單相變壓器，副邊采用“星形-三角形接線”，既保留380V線電壓，又可引出220V相電壓。

3. 絕緣系統：安全運行的“防護屏障”

干式變壓器的絕緣性能直接決定其運行安全性和使用壽命，380V轉220V干式變壓器的絕緣系統分為“主絕緣”和“縱絕緣”：主絕緣用于隔離繞組與鐵芯、繞組與外殼；縱絕緣用于隔離繞組的不同線匝、不同層間。常用絕緣材料包括環氧樹脂、絕緣紙、絕緣膠帶等，其中環氧樹脂澆注式繞組（EP型）應用最廣泛，其具有絕緣強度高、防潮、防塵、耐老化等優勢，適配潮濕、多塵的鄉村、車間等場景。

4. 冷卻系統：保障穩定運行的“散熱裝置”

由于干式變壓器無絕緣油冷卻，其散熱主要依靠空氣對流和散熱片傳導。小型380V轉220V干式變壓器（≤30kVA）通常采用“自然冷卻（AN）”，通過外殼的散熱片實現熱量散發；中大型設備（＞30kVA）采用“強迫風冷（AF）”，配備散熱風扇，強制空氣流通，提升散熱效率，避免變壓器因過熱損壞。

5. 保護裝置：規避故障的“安全防線”

為保障變壓器安全運行，380V轉220V干式變壓器通常配備完善的保護裝置，核心包括：

過熱保護：通過溫度傳感器監測繞組溫度，當溫度超過額定值（通常130℃）時，自動切斷電源或發出報警信號；

短路保護：配備熔斷器或斷路器，當繞組短路時，快速切斷電源，防止故障擴大；

過載保護：監測負載電流，當電流超過額定值時，延時切斷電源，避免繞組因過載燒毀；

防雷保護：在輸入端加裝防雷器，抵御雷電過電壓，保護變壓器及后端用電設備。

三、關鍵技術參數：選型的核心依據

選型380V轉220V干式變壓器時，需重點關注以下關鍵參數，確保其適配用電需求、符合配電標準：

1. 額定容量（kVA）

額定容量是變壓器長期安全運行的最大輸出功率，需根據后端用電設備的總功率核算，計算公式為：額定容量≥后端總用電功率÷功率因數（通常取0.8-0.9）。例如，后端總用電功率為20kW，功率因數取0.8，則需選擇額定容量≥25kVA的變壓器，預留10%-20%的余量，避免過載運行。380V轉220V干式變壓器的常見額定容量為10kVA、15kVA、20kVA、30kVA、50kVA、100kVA，可根據實際負載靈活選型。

2. 額定電壓

原邊額定電壓：380V（三相交流電，線電壓）；副邊額定電壓：220V（單相交流電，相電壓），若為三相轉三相+單相，副邊還需標注380V（線電壓）。需注意，電網電壓存在±5%的波動，變壓器的電壓調節范圍應滿足這一要求，確保輸出電壓穩定在220V±5%以內，避免影響后端設備正常運行。

3. 損耗與效率

變壓器的損耗主要包括空載損耗和負載損耗，損耗越低，效率越高，越節能。380V轉220V干式變壓器的空載損耗通常在幾十瓦到幾百瓦之間，負載損耗隨負載電流變化而變化，額定負載下的效率通?！?5%，優質產品可達到98%以上，選型時優先選擇高效率產品，降低長期運行成本。

4. 絕緣等級

絕緣等級決定變壓器的最高允許運行溫度，常用等級為F級（最高允許溫度155℃）和H級（最高允許溫度180℃）。鄉村、民用場景可選擇F級，工業車間、高溫環境可選擇H級，確保變壓器在惡劣環境下仍能安全運行。

5. 防護等級

防護等級用IPXX表示，第一個X表示防塵等級，第二個X表示防水等級。380V轉220V干式變壓器的常見防護等級為IP20（防固體異物侵入，不防水）、IP30（防固體異物侵入，防淋水），戶外安裝需選擇IP54及以上防護等級，避免灰塵、雨水進入設備內部，導致故障。

四、典型應用場景：適配多領域用電需求

380V轉220V干式變壓器憑借無油、防火、環保、體積小、安裝便捷等優勢，廣泛應用于民用、工業、鄉村等多個領域，尤其適配對安全等級要求較高的場景：

1. 鄉村配電場景

鄉村電網多為380V三相供電，而農戶家庭、鄉村衛生室、小型超市等均需220V單相用電，380V轉220V干式變壓器可作為鄉村配電的“降壓終端”，安裝在村級配電室，將380V三相電轉換為220V單相電，分配至每戶農戶，同時可兼顧鄉村小型動力設備（如水泵、粉碎機）的380V供電需求，助力鄉村人居環境整治、鄉村產業發展中的配電保障。

2. 民用建筑場景

住宅小區、寫字樓、商鋪等民用建筑，動力電源為380V三相電，而照明、空調、家電、辦公設備等均為220V單相用電，干式變壓器可安裝在建筑配電室，實現電壓轉換，同時因其無油、防火的特點，可避免火災隱患，適配高層建筑、人員密集場所的安全要求。

3. 小型工業與車間場景

小型加工廠、車間等，既有380V動力設備（如機床、風機、水泵），又有220V小型設備（如電焊機、檢測儀、照明設備），380V轉220V干式變壓器可實現“一機兩用”，簡化配電系統，同時其防潮、防塵的特性，可適應車間的復雜環境，保障設備穩定運行。

4. 臨時用電場景

建筑施工臨時用電、戶外活動臨時供電等場景，通常接入380V三相電，而臨時照明、臨時辦公設備等需220V用電，小型380V轉220V干式變壓器（10kVA-30kVA）體積小、重量輕，可移動安裝，快速實現電壓轉換，滿足臨時用電需求。

五、安裝調試與日常運維：保障長期穩定運行

380V轉220V干式變壓器的安裝調試與日常運維，直接影響其運行穩定性和使用壽命，需嚴格遵循以下規范：

1. 安裝要求

安裝環境：選擇干燥、通風、清潔、無腐蝕性氣體、無劇烈振動的場所，距離可燃物至少1米，避免陽光直射，戶外安裝需加裝防雨棚，防護等級符合環境要求；

安裝固定：變壓器需固定在專用支架或基礎上，水平放置，避免傾斜，支架接地良好，接地電阻≤4Ω；

接線規范：原邊、副邊接線需牢固，接線端子需壓緊，避免接觸不良產生發熱；三相接線需區分相序，避免接反；副邊中性線需可靠接地，確保220V電壓穩定，同時保障用電安全；

安全距離：變壓器周圍需預留足夠的操作空間，至少0.8米，便于維護和檢修。

2. 調試要點

空載調試：接入380V電源，不帶負載，測量副邊輸出電壓，確保電壓穩定在220V±5%以內，檢查變壓器有無異響、過熱現象；

負載調試：逐步接入后端負載，監測輸出電壓、負載電流，確保電流不超過額定值，變壓器溫度正常（不超過絕緣等級允許的最高溫度）；

保護裝置調試：測試過熱保護、短路保護、過載保護的靈敏度，確保故障時能及時動作，保護變壓器及后端設備。

3. 日常運維要點

定期清潔：每月清潔變壓器表面及散熱片的灰塵、雜物，避免灰塵堆積影響散熱；

定期檢查：每周檢查變壓器的運行狀態，有無異響、異味、過熱現象，檢查接線端子是否松動、接地是否良好；每月測量輸出電壓、負載電流，記錄運行數據；

溫度監測：夏季高溫季節，增加檢查頻次，確保冷卻系統正常運行（強迫風冷型需檢查風扇是否正常轉動），避免變壓器過熱；

故障處理：若變壓器出現異響、過熱、輸出電壓異常等故障，立即切斷電源，排查故障（如接線松動、繞組短路、負載過載等），故障排除后方可重新投入運行；

定期檢測：每年對變壓器進行一次絕緣檢測和損耗檢測，評估設備運行狀態，及時更換老化部件。

六、常見故障及解決方法

380V轉220V干式變壓器在運行過程中，常見故障及解決方法如下，可快速排查處理，減少停機時間：

輸出電壓偏低：原因可能是原邊電壓偏低、負載過載、繞組接觸不良；解決方法：檢查原邊電壓是否正常，減少負載至額定范圍，緊固接線端子，排查繞組接觸問題。

變壓器過熱：原因可能是負載過載、冷卻系統故障、灰塵堆積、繞組短路；解決方法：減少負載，檢查冷卻風扇是否正常，清潔散熱片，排查繞組短路故障，必要時更換繞組。

有異響：原因可能是鐵芯松動、繞組松動、負載不平衡；解決方法：緊固鐵芯和繞組，調整負載，確保三相負載平衡（三相轉單相變壓器需避免單相負載過大）。

短路故障：原因可能是繞組絕緣損壞、接線錯誤、異物進入設備內部；解決方法：立即切斷電源，排查短路點，更換損壞的繞組或絕緣部件，重新接線，清除異物。

七、選型建議與發展趨勢

1. 選型建議

選型380V轉220V干式變壓器時，需結合實際用電需求、安裝環境、預算等因素，重點關注以下幾點：

按需選型：根據后端總負載功率，預留10%-20%的余量，避免過載運行，同時兼顧未來負載增長需求；

優先選優質產品：選擇正規廠家生產、符合國家GB標準的產品，確保絕緣性能、損耗、效率等參數達標，避免劣質產品帶來的安全隱患；

適配環境：戶外安裝選擇高防護等級（IP54及以上）、H級絕緣的產品；室內安裝可選擇IP20、F級絕緣的產品，降低成本；

兼顧節能：優先選擇高效率、低損耗的產品，長期運行可降低電費成本，符合綠色節能政策。

2. 發展趨勢

隨著鄉村振興、綠色節能政策的推進，以及用電設備對電壓穩定性、安全性要求的提升，380V轉220V干式變壓器呈現以下發展趨勢：

高效節能化：采用更優質的硅鋼片、銅導線，優化繞組結構，進一步降低空載損耗和負載損耗，提升效率，符合綠色低碳發展需求；

智能化：集成智能監測模塊，實時監測變壓器的溫度、電壓、電流等運行參數，實現遠程監控、故障報警，便于運維管理；

小型化、集成化：優化結構設計，縮小體積、減輕重量，實現與配電開關、保護裝置的集成，簡化配電系統，降低安裝空間需求；

專用化：針對鄉村、工業、民用等不同場景，開發專用型變壓器，如鄉村戶外專用防潮型、工業車間耐高溫型，提升適配性。

八、結語

380V轉220V干式變壓器作為中低壓配電系統的核心設備，是連接380V動力電源與220V民用/小型設備的“橋梁”，其性能直接影響用電安全、設備穩定運行及節能效果。本文從技術原理、結構特性、參數選型、應用場景、運維要點等方面，全面解析了380V轉220V干式變壓器，希望能為工程技術人員、鄉村配電管理者、企業運維人員提供專業參考。

在實際應用中，需嚴格遵循選型規范、安裝標準和運維要求，結合具體場景選擇合適的產品，同時關注產品的節能性和智能化水平，確保變壓器長期穩定、安全、高效運行，為鄉村振興、工業生產、民用生活提供可靠的配電保障。
