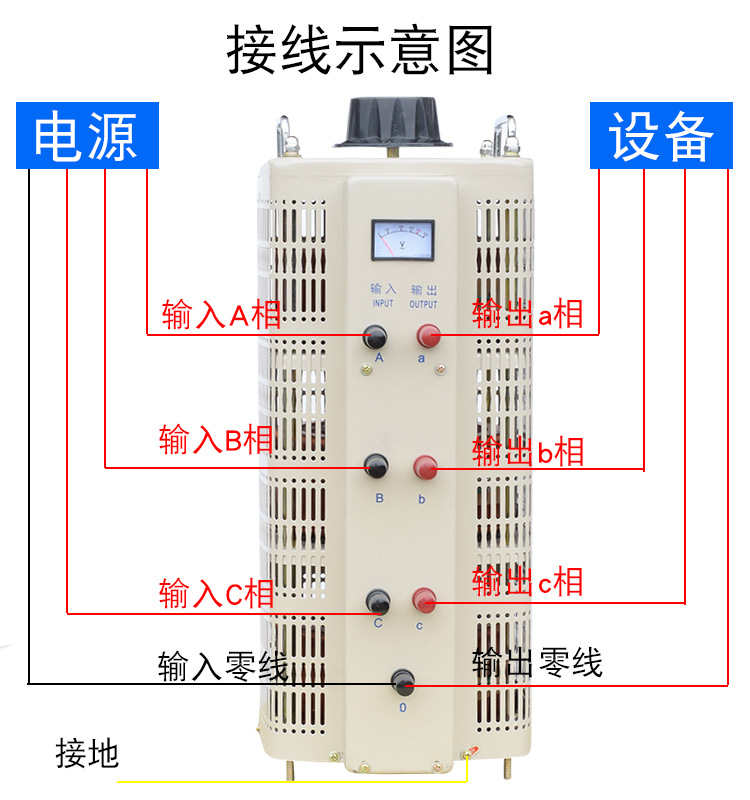

三相調壓器怎么接線（這里附接線圖
TDGC、TSGC系列屬于接觸式調壓器，TDGC為單相調壓器，TSGC系列為三相調壓器，本系列調壓器是由進口硅鋼片制作的節能型新產品，可連續調節輸出電壓(單相0—250V、三相0—430V)，調壓器就是匝數比連續可調的自耦變壓器,當調壓器電刷借助于手輪主軸和刷架的作用，沿線圈的磨光表面滑動時，就可連續地改變?cè)褦?shù)比，從而使輸出電壓平滑 地從零調節到最大值；具有無波形失真、體積小、效率高、使用方便、運行可靠等特點。
一、概述
該系列接觸調壓器是干式自冷自藕式接觸調壓，可廣泛用于工業（如冶金、化工、儀器儀表、機電制造、輕工等）科學實驗、公用設施、家用電器中，以實現調壓、控溫、調光、功率控制等目的。
二、結構特點
該產品具有波形不失真、體積小、重量輕、效率高、使用方便、運行可靠，能長期運行等特點，是一種理想的交流調壓電源。
三、主要技術數量
產品名稱 規格型號 額定容量 相數 額定頻率 輸入電壓 輸出電壓 輸出電流 三相調壓器 TSGC2J-3KVA 3KVA 3 50Hz 380V 0-430V 4A 三相調壓器 TSGC2J-6KVA 6KVA 3 50Hz 380V 0-430V 8A 三相調壓器 TSGC2J-9KVA 9KVA 3 50Hz 380V 0-430V 12A 三相調壓器 TSGC2J-15KVA 15KVA 3 50Hz 380V 0-430V 20A 三相調壓器 TSGC2J-20KVA 20KVA 3 50Hz 380V 0-430V 27A 三相調壓器 TSGC2J-30KVA 30KVA 3 50Hz 380V 0-430V 40A 三相調壓器 TSGC2J-40KVA 40KVA 3 50Hz 380V 0-430V 54A
四、三相調壓器規格、尺寸、重量
產品名稱 規格型號 長cm 度cm 高cm 裝箱以數 凈重kg 三相調壓器 TSGC2J-3KVA 21.7cm 18.7cm 48cm 1臺 21kg 三相調壓器 TSGC2J-6KVA 26.2cm 22.7cm 48cm 1臺 31.5kg 三相調壓器 TSGC2J-9KVA 28.5cm 26.5cm 48cm 1臺 41kg 三相調壓器 TSGC2J-15KVA 39.5cm 35cm 58cm 1臺 89.5kg 三相調壓器 TSGC2J-20KVA 40.8cm 35cm 58cm 1臺 119.5kg 三相調壓器 TSGC2J-30KVA 41.8cm 35cm 108cm 1臺 179kg 三相調壓器 TSGC2J-40KVA 41.8cm 35cm 108cm 1臺 192kg
