發布時間：2021-12-20
瀏覽：13703 次
如何選擇變壓器容量?變壓器容量的選擇是一個全面、綜合性的技術問題，容量的選擇與負荷種類和特性、負荷率、需要率、功率因數、變壓器有功損耗和無功損耗、電價（包括基本電價）、基建投資、（包括變壓器價格及安裝土建費用和供電貼費）、使用年限、變壓器折舊、維護費以及將來的計劃等因數有關。

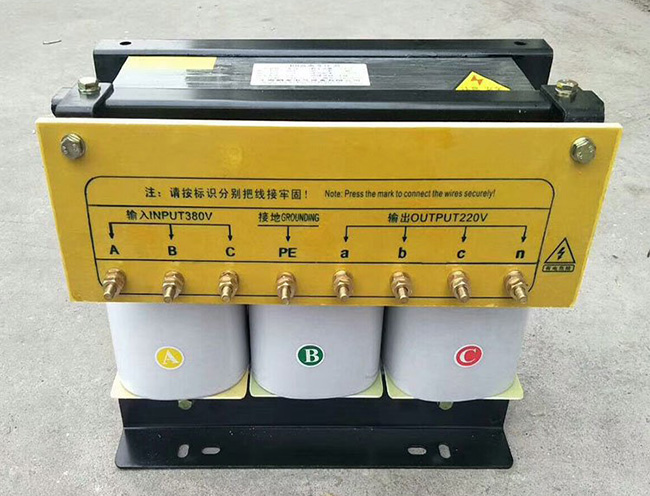

變壓器容量的選擇，要根據它所帶設備的計算負荷，還有所帶負荷的種類和特點來確定。今天講講隔離變壓器容量選擇，首先要準確求計算負荷，計算負荷是供電設計計算的基本依據。確定計算負荷目前最常用的一種方法是需要系數法，按需要系數法確定三相用電設備組計算負荷的基本公式為：
例如：某380V線路上，接有水泵電動機5臺，共200kW，另有通風機5臺共55kW，確定線路上總的計算負荷的步驟為：
條件①是考慮到兩臺變壓器運行時，每臺變壓器各承受總計算負荷的50%，負載率約為0.7，此時變壓器效率較高。而在事故情況下，一臺變壓器承受總計算負荷時，只過載40%，可繼續運行一段時間。在此時間內，完全有可能調整生產，可切除三級負荷。條件②是考慮在事故情況下，一臺變壓器仍能保證一、二級負荷的供電。
按照變壓器的負荷率一般取70%~85%（這里取70%）進行計算：
所選變壓器的容量為：244/0.7=348.6kvA
故可選400kvA的變壓器。
若有無功功率補償裝置，可使供電系統的電能損耗和電壓損耗降低，從而可選較小容量的電力變壓器。如上例情況，在沒有功率補償裝置時，功率因數為0.794，達不到國家標準，造成電能浪費，假設要使功率因數提高到0.95，無功補償容量QN.C應為：
所以經補償后的結果為：
組別 | 額定功率 | 需要系數 | 功率因數 | 功率因數正切 | 有功功率 | 無功功率 | 視在功率 | 有功功率同期系數 | 無功功率同期系數 |
用電設備 | Pe(kW) | Kd | cosφ | tgφ | Pjs(kW) | Qjs(kvar) | Sjs(kV.A) | Kp | Kq |
水泵電動機 | 200 | 0.8 | 0.8 | 0.75 | 160 | 120 | 200 | ||
通風機 | 55 | 0.8 | 0.8 | 0.75 | 44 | 33 | 55 | ||
合計 | 255 | 204 | 153 | 255 | |||||
同時系數 | 0.794 | 0.766 | 193.8 | 148.4 | 244.1 | 0.95 | 0.97 | ||
電容補償 | 84.71 | ||||||||
補償后 | 0.95 | 0.33 | 193.8 | 63.7 | 204 |
這時可以算出有補償裝置后，變壓器所選的容量為：204/0.7=291.4因此可以用315kvA的變壓器就可以了。由此可見，利用無功補償提高功率因數，可以減少投資和節約有色金屬，對整個供電系統大有好處。
綜上所述，電力變壓器的選擇取決于計算負荷，而計算負荷又與系統中的負荷大小和負荷特性以及系統中的功率補償裝置有關。了解了這兩點，可以根據實際情況靈活選擇變壓器的容量，電力變壓器在運行中，其負荷總是變化的，在必要時允許過負荷運行，但是，對室內變壓器，過負荷不得超過20%；對室外變壓器，過負荷不得超過30%。
變壓器的容量等級（單位KVA）：
20KVA、30KVA、50KVA、63KVA、80KVA、100KVA、125KVA、160KVA、200KVA、250KVA、315KVA、400KVA、500KVA、630KVA、800KVA、1000、1250、1600、2000KVA、2500KVA等。
通常，容量為630KVA及以下的變壓器統稱為小型變壓器；800~6300KVA的變壓器稱為中型變壓器；8000~63000KVA的變壓器稱為大型變壓器；90000KVA以上的變壓器稱為特大型。
常用變壓器有：160KVA、250KVA、400KVA、500KVA、630KVA、800KVA、1000KVA、1250KVA、1600KVA等，還有更大的。
輸入端電壓常用有：220KV、110KV、35KV、10KV。
輸出端電壓有：35KV、10KV、6KV，0.4KV。
常用是輸入、輸出電壓是10KV / 0.4KV。
電壓等級是由當地的供電線路所決定的。規格按電壓來說分36伏,110伏,0.4千伏, 6千伏,10千伏,22千伏 ,35千伏,110千伏,220千伏,350千伏,200千伏,500千伏,250千伏,600千伏。
額定容量就是變壓器的視在功率，它表示在額定條件下，變壓器輸出功率的能力。10KV級的標準容量（單位KVA）：30KVA、50KVA、63KVA、80KVA、100KVA、125KVA、160KVA、200KVA、250KVA、315KVA、400KVA、500KVA、630KVA、800KVA、1000KVA、1250KVA、1600KVA、2000KVA、2500KVA。
電力變壓器產品型號其它的字母排列順序及含義。
（１）繞組藕合方式，涵義分：獨立（不標）；自藕（Ｏ表示）。
（２）相數，涵義分：單相（Ｄ）；三相（Ｓ）。
（３）繞組外絕緣介質，涵義分；變壓器油（不標）；空氣 （Ｇ）：氣體（Ｑ）；成型固體澆注式（Ｃ）：包繞式（ＣＲ）： 難燃液體（Ｒ）。
（４）冷卻裝置種類，涵義分；自然循環冷卻裝置（不標）：風冷卻器（Ｆ）：水冷卻器（Ｓ）。
（５）油循環方式，涵義：自然循環（不標）；強迫油循環 （Ｐ）。
（６）繞組數，涵義分；雙繞組（不標）；三繞組（Ｓ）；雙分裂 繞組（Ｆ）。
（７）調壓方式，涵義分；無勵磁調壓（不標）有載調壓（Ｚ）。
（８）線圈導線材質，涵義分：銅（不標）；銅箔（Ｂ）；鋁 （Ｌ）鋁箔（ＬＢ）。
（９）鐵心材質，涵義；電工鋼片（不標）；非晶合金（Ｈ）。
（１０）特殊用途或特殊結構，含義分；密封式（Ｍ）；串聯用（Ｃ）；起動用（Ｑ）；防雷保護用（Ｂ）；調容用 （Ｔ）；高阻抗（Ｋ）地面站牽引用（ＱＹ）；低噪音用（Ｚ）；電纜引出（Ｌ）；隔離用（Ｇ）；電容補償用（ＲＢ）；油田動力照明用（Ｙ）；廠用變壓器（ＣＹ）；全絕緣（Ｊ）；同步電機勵磁用（ＬＣ）。
例如：ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ
Ｓ的意思表示此變壓器為三相變壓器，如果Ｓ換成Ｄ則表示此變壓器為單相。 Ｃ的意思表示此變壓器的繞組為樹脂澆注成形固體。
Ｂ的意思是箔式繞組，如果是Ｒ則表示為纏繞式繞組，如果是Ｌ則表示為鋁繞組，如果是Ｚ則表示為有載調壓（銅不標）。１０的意示是設計序號，也叫技術序號。１０００ＫＶＡ則表示此臺變壓器的額定容量（１０００千伏安）。１０ＫＶ的意思是一次額定電壓，０．４ＫＶ意思是二次額定電壓。
