380V穩壓器作為工業設備、車間生產線、大型商用設備的 “電力穩控核心”，接線是否規范直接影響設備安全與穩壓效果。尤其三相電路接線涉及高壓，需嚴格遵循 “安全前提、步驟清晰、檢查到位” 原則。本文結合力威 380V 穩壓器（如 SBW 三相大功率系列）的結構特點，提供從準備到排查的全流程接線指導。
一、接線前：3 大安全前提 + 2 項準備工作
安全是接線第一準則，未滿足以下前提，嚴禁動手操作：
斷電驗電：確保輸入端無電壓
先斷開 380V 電網總開關，用驗電筆或萬用表（交流電壓檔）檢測輸入端三根相線（A、B、C），確認電壓為 0V 后方可操作。力威 380V 穩壓器輸入端均配有 “斷電指示”，燈滅后再進行接線（部分型號自帶鎖止開關，需上鎖防誤合閘）。
資質要求：持證操作，禁止無證人員接線
380V 三相電路屬于高壓接線，需由持《電工特種作業證》的人員操作，避免因相位接錯、絕緣破損引發短路或觸電事故。
工具絕緣：檢查接線工具安全性
使用絕緣手柄的螺絲刀（力矩扳手優先）、剝線鉗，工具表面無破損；備好絕緣膠帶、線號管（標注相線順序），避免接線混亂。
準備工作：核對型號 + 理清線路
確認穩壓器與負載匹配
檢查力威穩壓器的額定輸入電壓（需與電網 380V 匹配，允許 ±10% 波動）、額定功率（需≥負載總功率的 1.2 倍，如 100kW 負載需選 120kVA 穩壓器），型號不符會導致接線后無法穩壓或燒毀設備（力威產品機身貼有 “型號參數標簽”，可直接核對）。
區分輸入 / 輸出 / 接地線
提前整理線路：
輸入線：接電網的 3 根相線（A、B、C），線徑需≥穩壓器輸入端子要求（如力威 SBW-100kVA 穩壓器輸入線徑≥16mm2 銅芯線）；
輸出線：接負載的 3 根相線（部分負載需零線 N，如帶控制電路的設備），線徑與輸入線一致；
接地線：黃綠雙色專用地線，線徑≥6mm2 銅芯線，接穩壓器接地端子（標有 “PE” 標識）。
二、核心接線步驟：分 4 步接好輸入、輸出、接地（以力威三相穩壓器為例）

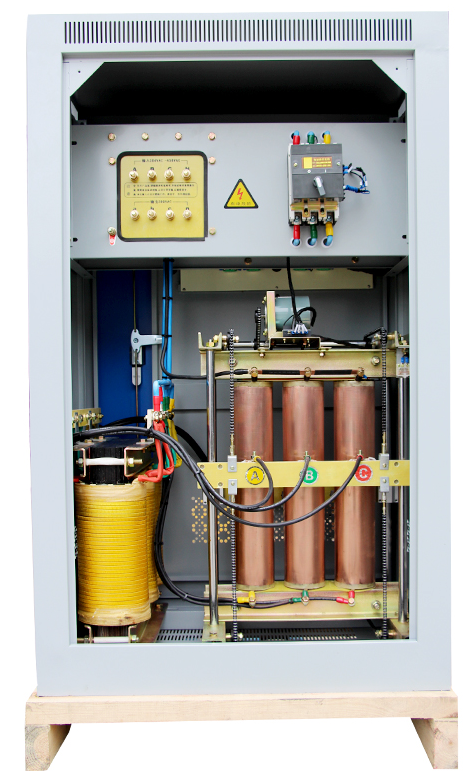

力威 380V 穩壓器的接線端子采用 “分區設計”（輸入端子在左側，輸出端子在右側，接地端子在底部），且標注清晰（A/B/C 為相線，N 為零線，PE 為接地），按以下步驟操作：
步驟 1：連接接地線（關鍵！防觸電）
優先接接地線，將黃綠雙色地線一端剝去 10-15mm 絕緣層，插入穩壓器底部 “PE” 端子孔，用螺絲刀順時針擰緊（力矩需符合要求：4mm2 線對應 8-10N?m，6mm2 線對應 12-15N?m），另一端接車間接地極（接地電阻需≤4Ω）。
力威提示：部分型號自帶 “接地保護裝置”，若接地線未接好，穩壓器會觸發故障報警，無法啟動。
步驟 2：連接輸入線（接電網，三相三線 / 四線需區分）
三相三線制（無零線）：僅接 3 根相線
從電網總開關引出 3 根相線（黃綠紅對應 A、B、C），分別剝去 10mm 絕緣層，對應插入穩壓器左側 “INPUT-A/B/C” 端子，緊固螺絲（確保線芯無外露，避免與相鄰端子短路）。
三相四線制（需零線）：加接零線 N
若負載需 220V 輔助電源（如穩壓器控制面板、負載的控制回路），需額外從電網引入淡藍色零線，接入輸入側 “N” 端子（力威穩壓器輸入零線端子標有 “N”，與相線端子有明顯間隔，防止接錯）。
步驟 3：連接輸出線（接負載，與輸入相線對應）
輸出線需與輸入相線 “一一對應”（輸入 A→輸出 a，輸入 B→輸出 b，輸入 C→輸出c ），避免相位錯亂導致負載（如電機）反轉或燒毀。
將負載端 3 根相線（及零線，若需）接入穩壓器右側 “OUTPUT-A/B/C/N” 端子，緊固螺絲；
若負載功率較大（如≥50kW），輸出線建議加裝銅鼻子（壓接牢固），再插入端子，防止大電流導致接線松動發熱。
步驟 4：整理線路，檢查端子緊固性
用絕緣膠帶包裹外露的線芯（若有），將輸入 / 輸出 / 接地線按 “輸入在上、輸出在下” 整理，避免線路交叉纏繞；
再次檢查所有端子：用手輕拉導線，確認無松動；用萬用表通斷檔檢測端子與導線的導通性，排除虛接。
三、接線后：3 步驗證，確保穩壓正常
接線完成后不可直接帶載運行，需通過 “空載測試→負載測試” 確認：
絕緣電阻測試（防短路）
用兆歐表（搖表）檢測輸入對地、輸出對地、輸入對輸出的絕緣電阻，要求≥2MΩ（潮濕環境≥1MΩ），若電阻過低，需檢查是否有導線絕緣破損。
空載試運行（測輸出電壓）
閉合電網總開關，再打開穩壓器電源開關，觀察控制面板顯示：輸入電壓應接近 380V，輸出電壓穩定在 380V±1%（力威穩壓器自帶液晶顯示屏，可實時查看）；
空載運行 5-10 分鐘，聽穩壓器有無異常噪音（正常應為輕微嗡嗡聲），摸端子有無發熱，若有異響或發熱，立即斷電檢查接線。
帶載測試（測穩壓效果）
逐步投入負載（先投 30% 負載，再增至滿負載），觀察輸出電壓：即使負載波動（如電機啟動），輸出仍應穩定在 380V±1%，力威產品的 “過載保護” 會在負載超 120% 時自動斷電，避免損壞。
四、力威 380V 穩壓器接線優勢：降低操作難度
端子標識清晰：所有端子均有 “INPUT/OUTPUT、A/B/C、N、PE” 激光雕刻標識，夜間也能看清，避免接錯；
自帶接線圖紙：機身側面貼有簡化接線圖，新手可按圖接線，同時提供電子版圖紙（關注力威官網可下載）；
售后支持：若對接線有疑問，可撥打 189-586-12560，力威工程師提供 1 對 1 視頻指導，復雜場景可安排上門接線服務。
五、規范接線 = 安全 + 長效穩壓
380V穩壓器接線的核心是 “安全第一、相位對應、緊固到位”，尤其三相電路絕不可馬虎。力威 380V 穩壓器的結構設計已最大程度降低接線難度，但仍需嚴格遵循流程。若在接線中遇到特殊場景（如戶外安裝、多臺并聯），建議先聯系廠家確認方案，確保設備穩定運行，延長使用壽命。
