什么是脈沖變壓器？關鍵特性?及典型應用場景?

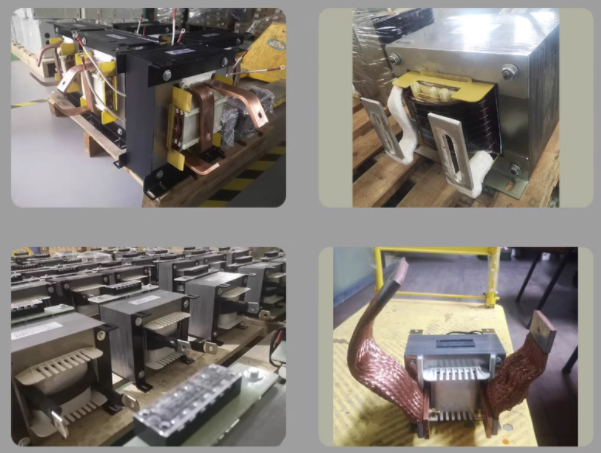

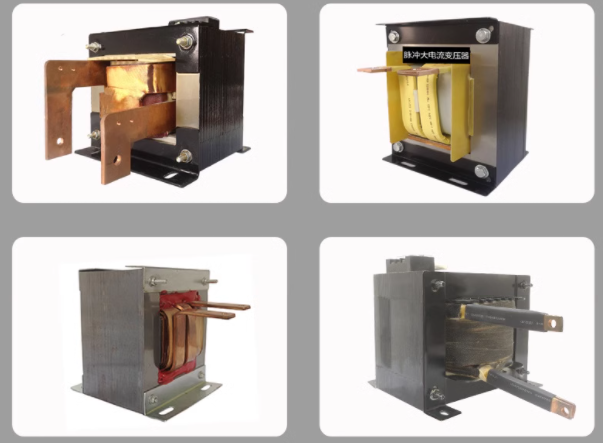

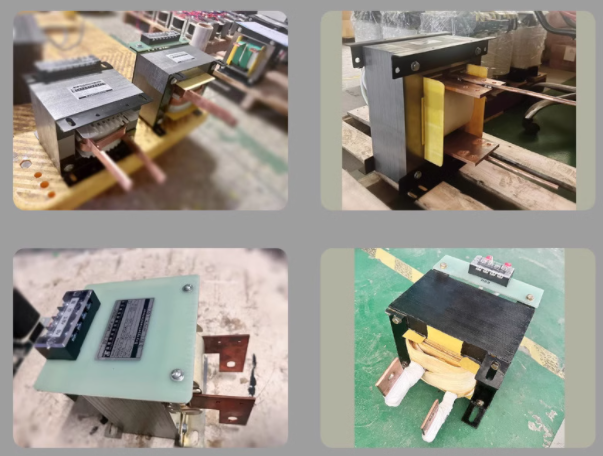

脈沖變壓器是一種專門用于傳輸和轉換脈沖信號的特殊變壓器，其核心功能在于高效傳遞快速變化的電壓或電流脈沖，同時保持波形完整性并提供電氣隔離。脈沖變壓器電壓可按要求訂制,常用電壓: 380V 220V/8V 7V 6V 5V 4V 3V 2V 1V 0.8V等...

以下是對其關鍵要點的詳細解析：

?一、基本定義?

?用途?：主要處理方波、尖峰脈沖等非正弦信號，常見于高頻、高電壓或需要隔離的電路。

?與普通變壓器的區別?：普通變壓器針對連續交流電設計，而脈沖變壓器需應對瞬時高幅值信號，強調快速響應和低失真。

?二、核心結構?

?磁芯材料?：高頻特性優異的鐵氧體、納米晶或坡莫合金，減少渦流損耗，適應快速磁化。

?繞組設計?：多層分段繞制或采用利茲線，以降低分布電容和漏感，確保脈沖邊沿陡峭。

?絕緣處理?：層間使用聚酰亞胺薄膜或特氟龍材料，應對高壓脈沖（如千伏級）的絕緣需求。

?三、關鍵特性?

?高頻響應?：工作頻率可達kHz至MHz，磁芯需低磁滯損耗，避免信號延遲。

?抗飽和能力?：通過引入氣隙或選擇高飽和磁通密度（Bsat）的材料（如鈷基非晶），防止直流分量導致磁芯飽和。

?低寄生參數?：漏感（Lleak）和分布電容（Cstray）極小化，以維持脈沖上升/下降時間（tr/tf）。

耐壓強度?：絕緣層設計需考慮脈沖峰值電壓，防止擊穿。

四、典型應用場景?

?開關電源?：驅動功率器件（如MOSFET/IGBT），傳遞柵極脈沖并實現隔離。

?通信系統?：數字信號隔離傳輸（如以太網、光纖模塊），減少地線干擾。

?醫療設備?：除顫儀、X光機中生成高壓脈沖（例如：傳輸數千伏窄脈沖）。

?工業控制?：PLC系統中隔離數字信號，提升抗干擾能力。

?雷達與激光?：調制高壓脈沖觸發射頻源或激光二極管。

五、設計考量?

?磁芯選型?：根據脈沖頻率和幅值計算磁芯截面積（Ae）和磁路長度，確保磁通變化（ΔB=N?AeVpulse?ton）在安全范圍內。

?匝數比優化?：匹配輸入/輸出阻抗，減少反射波造成的波形畸變。

?散熱管理?：高頻下磁芯損耗（如磁滯損耗 Ph∝f?B2）和銅損需通過散熱片或強制冷卻控制溫升。

?六、常見問題與解決方案

?波形失真?：優化繞組結構或加入RC阻尼網絡吸收振鈴。

?效率下降?：采用低損耗磁芯（如PC95鐵氧體）或Litz線降低趨膚效應。

?擊穿風險?：增加絕緣層厚度或采用真空浸漬工藝提升耐壓。

?例：開關電源中的脈沖變壓器

?功能?：將PWM控制器的低電壓信號（如5V/100kHz）轉換為驅動MOSFET的隔離高壓脈沖（如15V）。

?設計要點?：磁芯選用PC40鐵氧體，初級10匝，次級30匝，層間絕緣耐壓3kV，漏感控制在2μH以下。

通過以上設計，脈沖變壓器能夠在高頻、高壓環境下穩定工作，成為現代電子系統中不可或缺的元件。
