調壓器調壓基本步驟,圖片解釋如何正確使用調壓器？

調壓器就是匝比連續可調的自耦變壓器，當調壓器碳刷借助于手輪，主軸和刷架作用，沿線圈的磨光表面滑動時，就可連續地改變匝比，從而可以無級而平滑的調節輸出電壓。如何正確使用調壓器？今天講講調壓器調壓基本步驟。

調壓器調壓基本步驟

1.分清輸入端和輸出端.

2.在接入電源之前把輸出調在低端.

3.按照調壓器要求在輸入端接入電源.

4.慢慢調節輸出端的電壓. 使輸出端的電壓達到用電器的要求．

5.斷開輸入端的電源.

6.接入用電器

7.接通電源.這時候可以根據要求再次調整電壓.

如何正確使用調壓器

1、調節轉盤到需要的電壓就行。

2、如果負載對電壓敏感，那就先斷開負載，調節到需要的電壓，然后再接上負載。

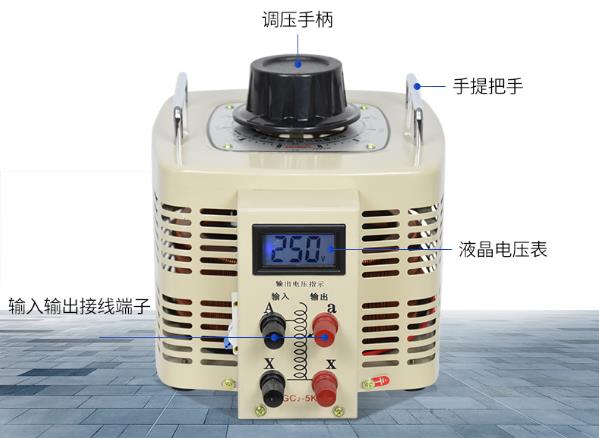

自耦調壓器的主要結構

①  單元結構：

單相2KVA～10KVA調壓器為調壓單元結構，一個表面具有一定寬度的磨光部位的線圈固定在專門設計的底座上，接觸組的碳刷在彈簧壓力下與線圈的磨光表面緊密接觸，轉動手輪帶動碳刷在線圈磨光表面上滑動進行調壓，單元調壓器一般為臺式，外面有防護通風罩。

②  單相組裝結構：
單相大容量調壓器是由幾個相同規格的單元組裝而成，各單元的碳刷接觸組裝在同一主軸上，線圈輸入端并聯連接，輸出端連接平衡電抗器，以平衡單元間電流分布并抑制環流。
