變壓器的主要技術參數有哪些

變壓器英文名為Transformer，是變換交流電壓、電流而傳輸交流電能的電子設備，是根據電磁感應原理實現電能傳遞的，具有電力系統中電壓等級變換、同時連接不同電壓等級的電網的作用。在這篇文將分享變壓器的主要技術參數有哪些。變壓器的主要技術參數反映了變壓器的性能。常見的主要技術參數如下：

(1)相數和額定頻率。變壓器分三相和單相，一般多為三相變壓器。變壓器的額定頻率是所設計的運行頻率，我國采用50Hz，國外有60Hz的系統。
(2)額定電壓和額定電壓比。一次繞組的額定電壓U1n是指規定加在一次側的電壓；二次繞組的額定電壓U：。指的是分接開關放額定電壓位置、一次側加額定電壓時二次側的開路電壓（或空載電壓），單位符號用V或kV表示。對于三相變壓器，額定電壓指線電壓（相線與相線之間的電壓）。額定電壓比是指高壓繞組與低壓繞組或中壓繞組的額定電壓之比。
(3)額定容量。指的是變壓器在額定電壓及額定電流下連續運行時所能傳輸?shù)囊曉诠β蔛。，單位符號用kVA表示。對雙繞組變壓器有51N=S2N即一、二次側的額定容量相等。另外，對三相變壓器是指三相容量之和。
(4)額定電流。可以根據相對應繞組的額定容量和額定電壓算出，單位符號用A或kA表示。對于三相變壓器，額定電流指的是線電流。
(5)繞組的連接組別。表示一、二次繞組的連接方式及同名線電壓之間的相位差，用時鐘法表示。例如，Y，yn0。
(6)分接范圍（調壓范圍）。電壓的最大、最小調節范圍，用額定電壓的百分?jǐn)?shù)表示。
(7)空載電流、空載損耗和空載合閘電流。空載電流指變壓器空載運行時，一次繞組中流過的電流，通常以其占額定電流百分?jǐn)?shù)表示。空載損耗，也叫鐵損，是變壓器空載運行時的功率損耗，單位符號用W或kW表示。空載合閘電流指變壓器空載合閘時，可能出現的最大沖擊屯流。
(8)阻抗電壓和負載損耗。阻抗電壓也叫短路電壓，指一側繞組短路，另一側繞組中的電流達到額定電流時所施加的電壓，通常以與其對應的額定電壓的百分比表示。負載損耗也叫短路損耗，指一側繞組短路，另一側繞組流過額定電流時的損耗，單位符號用W或kW表示。
(9)效率和電壓調整率。變壓器的效率是指輸出的有功功率與輸入的有功功率之比的百分?jǐn)?shù)。電壓調整率也叫電壓變化率，指在空載和在給定的功率因數下，一次側加額定電壓，兩個二次電壓(U2N、U2)的算術差與二次額定電壓U2N的比值，通常用百分?jǐn)?shù)表示。

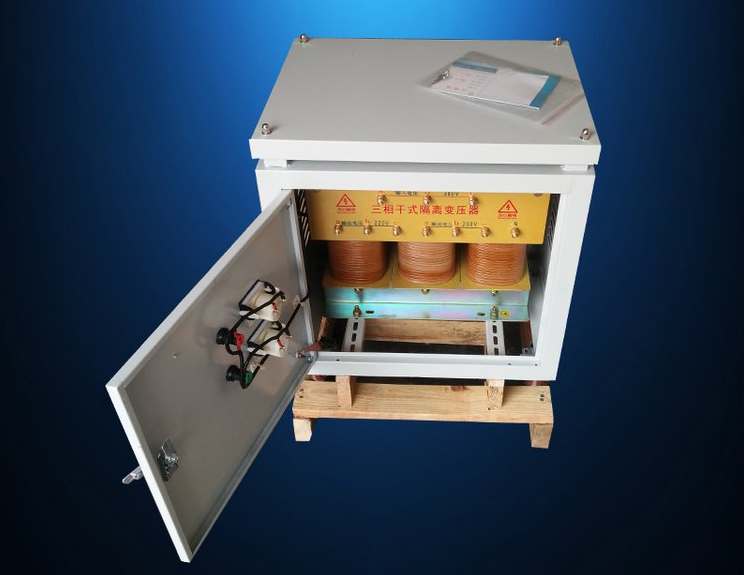

另外，變壓器的主要技術參數還有冷卻方式、重量和尺寸、型號以及使用條件等等。上圖為力威SG系列變壓器，高可靠性結構合理，效率高，波形不失真，使用方便可靠，能長時間運行，性能指標完全符合GB/6450干式電力變壓器標準要求。可隔離開主電網供電，防沖擊，防干擾，防雷電。

力威此系列變壓器專為企業設備電源配套使用，用以解決國內外電壓不同而造成的設備無法使用之困惑(如三相輸入440V、420V、400V、380V ，三相輸出480V、460V、440V、415V、400V、240V、230V、220V、210V、208V、200V、190V、182V、 173V、120V、110V、100V等，或依據客戶要求設計)。其產品特征具有運行穩定、性能優良，更具有防火、防潮、安全可靠、節約電能及維護方便 等優點。適用場所:適用于進口或出口之設備,因當?shù)仉妷翰煌氜D(zhuǎn)換電壓之場所，專為進出口設備而量身定做。
