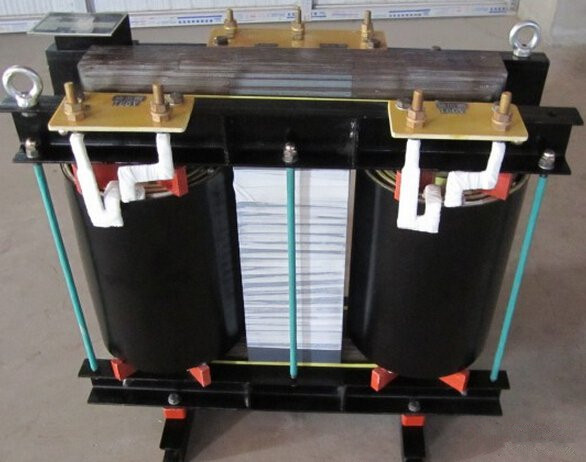

50KVA三相變單相斯考特變壓器

50KVA 指的是50KVA容量的輸入三相電壓輸出單相或兩相電壓的斯考特變壓器；該變壓器的低壓繞組的結構容量與同容量的二臺普通單相變壓器相同。 斯考特變壓器是將三相輸入變成兩個單相輸出的變壓器。要求兩個單項負載容量相同，才能使輸入電流達到平衡，否則，三相電流不平衡。

斯考特變壓器被廣泛用于工礦企業特定負載的場合中，解決三相電流不平衡的問題。它比隔離變壓器成本高。本系列產品適用于交流50/60Hz,工作電壓600V以下。該系列變壓器絕緣耐熱等級為F級和H級。本產品鐵心為冷軋取向優質硅鋼片迭積而成，線圈結構采用圓筒、橢圓筒和矩形筒式。體積小，性能優，安全可靠。

斯考特變壓器結構、原理及應用

斯考特聯接的變壓器通常是由二個單相變壓器組成。將一臺變壓器高壓繞組的末端聯接在另一臺高壓繞組的中央，便可組成"T"形結的三相高壓繞組。

每個低壓繞組均是簡單的單相繞組，它們之間沒有電的聯系。它們的電壓和電流與普通單相變壓器相同。但每個高壓組繞和電流卻與普通單相變壓器不同。

斯考特變壓器適用于二個單相負載相等的場合。

S/D-50KVA斯考特變壓器技術參數
