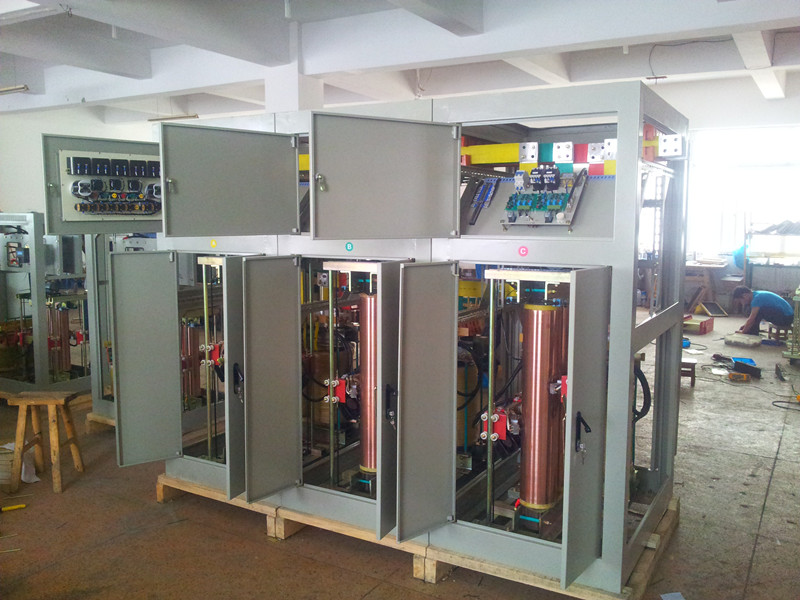

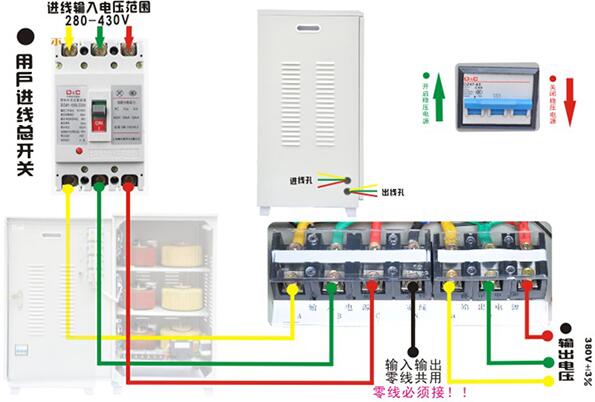

380V穩壓器也叫三相穩壓器，就是我們所說到的工業380V三相交流穩壓器。一般穩壓器接口端子都有注明的。一般從左到右，大寫ABC為輸入。N為輸入輸出共用零線。小寫abc為輸出。PE 為接地線。注意接線時ABC三相火線不要搞混了，相位錯了電動機會反轉。380V穩壓器的輸入、輸出接線一般都是三條火線相接，接線方式分別有三相三線、三相四線、三相五線等。380穩壓器也是火線對火線，有零線對接零線，地線必須接地。

三相穩壓器接線時需注意的問題。

1. 三相穩壓器接線時，進線端電源線線徑大小應滿足穩壓器相應容量的電流值；

2. 三相穩壓器接線時，進線端電源線應接在穩壓器的輸入端，并按母線的顏色：黃接A相、綠接B相、紅接C相，出線端電源線應接在穩壓器的輸出端，并按母線的顫色：黃接A相、綠接B相、紅接C相，到接零“N”的接線柱上，機箱外殼應和大地聯接，接地電阻應小于0.4歐姆；

3. 三相穩壓器接線時，雙柜或多柜結構的穩壓器，柜間母線按顏色來連接，其它聯線應按編號聯接。

接下來，我們來了解一下三相穩壓器接線的方法。

1. 三相穩壓器接線的分類：根據輸入線路的分類可分為三相四線，三相五線等兩種常見的的線制。

2. 三相穩壓器輸出端接線方法：三相穩壓器在接線時，請注意區分負載端的需線和地線，在接線時，要將穩壓器的待載接入到穩壓器的輸出端。

3. 三相穩壓器輸入端的接入方法：將電網的電纜接入到穩壓器的輸入端，在接輸入端電纜時，也跟輸出端一樣，需要區分開電網的零線和火線。
