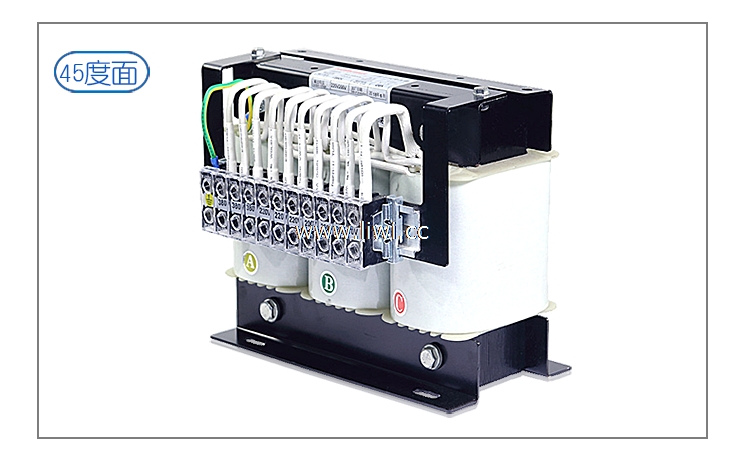

變壓器種類比較多，其中常用的有一種叫雙繞組變壓器，結構相對復雜，材料多，在電網中不僅具有變壓功能，還可以把輸入繞組和輸出繞組在電氣上安全隔離，輸入/輸出隔離，用以避免同時觸及帶電體(或因絕緣損壞而可能帶電的金屬部件)和地所帶來的危險，可以隔離電網對設備的三次諧波，有抑制各種干擾的作用。
主要參數:
| 輸入電壓 | 額定電壓±10% 一般380V交流電 |
| 輸出電壓 | 額定電壓±5%(空載) 電壓有 380V/220V/200V/127V/110V/100V 交流電 |
| 效率 | ≥95% |
| 波形失真 | 無附加波形失真 |
| 保護 | 過流、過載保護 |
| 指示 | 具有輸入電壓、輸出電壓、電流等指示 |
| 絕緣電阻 | ≥50MΩ |
| 過載能力 | 二倍的額定電流，維持一分鐘 |
| 電氣強度 | 工頻正弦電壓2000V歷時一分鐘無擊穿及閃絡現象 |
| 絕緣等級 | B級(130℃)、F級(155℃)、H級(180℃) |
| 噪音 | ＜55dB |
| 環境溫度 | -15℃--+40℃，最高月平均氣溫不超過35℃ |
| 濕度 | ＜90% |
| 安裝海拔高度 | ＜2000m |
雙繞組變壓器特點：
1、抗干擾作用:如通過Y/△接線的變壓器后，能夠阻止一部分諧波的傳輸;
2、阻抗變換作用:增加系統阻抗，使保護裝置等容易配合;
3、穩定系統電壓的作用:如啟動大負荷設備時，減少對系統電壓的影響;
4、防止系統接地的作用:當變壓器負荷側發生單相接地時，不會造成整個系統(變壓器以上部分)單相接地;
5、降低短路電流:當負荷側發生短路事故時，限制系統的短路電流;
雙繞組變壓器，結構相對復雜，材料多，在電網中不僅具有變壓功能，還可以把輸入繞組和輸出繞組在電氣上安全隔離，輸入/輸出隔離，用以避免同時觸及帶電體(或因絕緣損壞而可能帶電的金屬部件)和地所帶來的危險，可以隔離電網對設備的三次諧波，有抑制各種干擾的作用。主要用于各種高低壓成套電氣、進出口設備、精密機床、UPS、電鍍、照明、加熱、通信、化工等行業設備的控制電力、電源之用。
