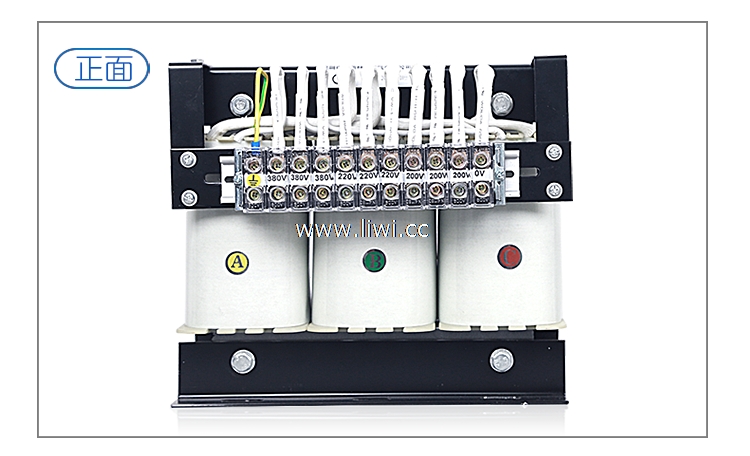

自耦變壓器原理 應用及特點

隨著中國電氣化鐵路事業的高速發展，自耦變壓器（AT）供電方式得到了長足的發展。由于自耦變壓器供電方式非常適用于大容量負荷的供電，對通信線路的干擾又較小，因而被客運專線以及重載貨運鐵路所廣泛采用。早期中國鐵路專用自耦變壓器主要依靠進口，成本較高且維護不便。由中鐵電氣化局集團保定鐵道變壓器有限公司設計并生產的OD8-M系列鐵路專用自耦變壓器先后在神朔鐵路、京津城際高速鐵路、大秦鐵路重載列車單元改造、武廣客運專線等多條重要鐵路投入使用，受到相關部門的高度好評，填補了國內相關產品的空白。

自耦變壓器的特點

⑴由于自耦變壓器的計算容量小于額定容量．所以在同樣的額定容量下，自耦變壓器的主要尺寸較小，有效材料（硅鋼片和導線）和結構材料（鋼材）都相應減少，從而降低了成本。

有效材料的減少使得銅耗和鐵耗也相應減少，故自耦變壓器的效率較高。同時由于主要尺寸的縮小和質量的減小，可以在容許的運輸條件下制造單臺容量更大的變壓器。但通常在自耦變壓器中只有k≤2時，上述優點才明顯。

⑵由于自耦變壓器的短路阻抗標幺值比雙繞組變壓器小，故電壓變化率較小，但短路電流較大。

⑶由于自耦變壓器一、二次之間有電的直接聯系，當高壓側過電壓時會引起低壓側嚴重過電壓。為了避免這種危險，一、二次都必須裝設避雷器，不要認為一、二次繞組是串聯的，一次已裝、二次就可省略。

⑷在一般變壓器中。有載調壓裝置往往連接在接地的中性點上，這樣調壓裝置的電壓等級可以比在線端調壓時低。而自耦變壓器中性點調壓側會帶來所謂的相關調壓問題。因此，要求自耦變壓器有載調壓時，只能采用線端調壓方式。

自耦變壓器原理 應用

自耦變壓器在不需要初、次級隔離的場合都有應用，具有體積小、耗材少、效率高的優點。常見的交流（手動旋轉）調壓器、家用小型交流穩壓器內的變壓器、三相電機自耦減壓起動箱內的變壓器等等，都是自耦變壓器的應用范例。
