發布時間：2019-05-10
瀏覽：13275 次

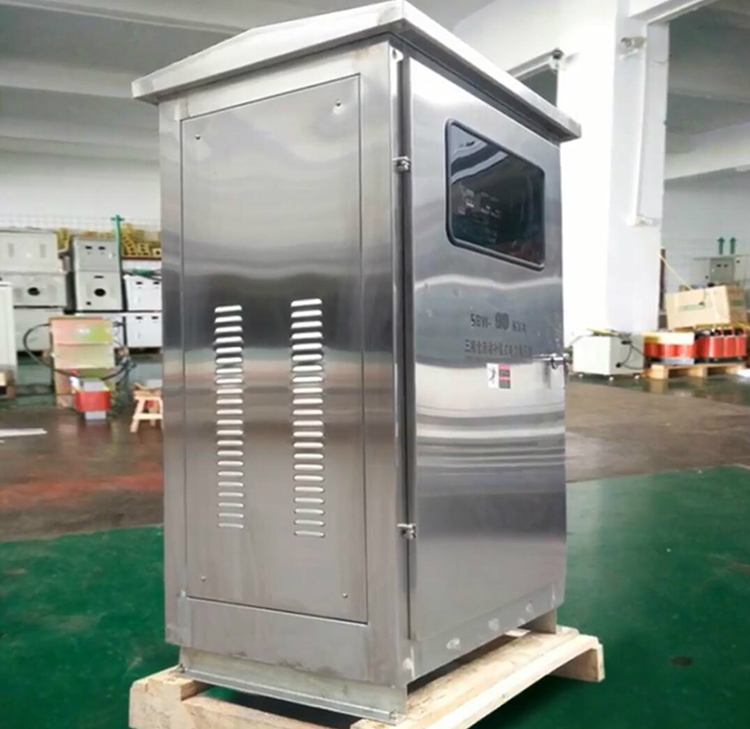

SBW系列戶外防雨穩壓器系列產品采用優質材料和先進的工藝技術而生產，具有防潮、防水，防雨IP56等級，維護方便等優點，與其它型式穩壓器相比具有容量大、效率高、無波形畸變、電壓調節平穩等優點，SBW大功率穩壓器適用負載廣泛，能承受瞬時超載，SBW大功率穩壓器可長期連續工作，手動/自動隨意切換，SBW大功率穩壓器設有過壓保護、缺相、相序保護及機械故障自動保護，以及體積小、重量輕、使用安裝方便、運行可靠等優點。
結構
它由三相補償變壓器、三相接觸調壓器、傳動機構、電刷接觸系統、箱體和電氣控制系統組成。三相接觸調壓器柱式繞組外表面經車床打磨加工，去除絕緣層呈光滑的導電體，以便于電刷平穩接觸；傳動機構由電動機和蝸輪、蝸桿、鏈輪、鏈條組成；電刷系統結構合理可靠，以保證電刷壓力；體積小，散熱好，檢測儀表位置醒目，指示準確。
性能
輸入電壓：三相304V~456V（特殊范圍可訂做）
輸出電壓：三相380V（電壓可特定）
穩壓精度：±1-5%(可設定)
應變時間：96%
波形失真：無附加波形失真
保護功能：過壓、過流、欠壓、缺相（可選）、相序（可選）
容量：三相30KVA~2000KVA
1、操作簡便
設有手動、全自動兩種控制方式，除機器自動調節電壓外，并可人工手動調節升壓，降壓。清淅明
了的電壓表、電流表顯示，讓用戶可以一目了然的了解負載情況及輸出穩壓器的狀態。
2、低損耗、效率高
采用進口高磁感硅鋼片，低損耗的優質硅鋼片和寬裕的導線截面積，使空載損耗和負載損耗減
至最低的程度。
3、保護功能
本機設有超壓保護功能，確保穩壓器及負載的安全運行。當出現上述的情況，本機自診然后自動
切斷輸出電源并發出報警聲。避免了瞬間的高壓沖擊而損壞機器。
4、反應速度快 高靈敏度的反應，能夠立刻獲取電壓變化的信號，進行自動調節，無波形失真。
5、輸出電壓平衡
本系列產品穩壓輸出的不平衡度不大于2％，無相移，波形不失真。
6、過載能力強
整機采用了優質的器件，可在100％滿負載條件下連續工作，且可承受瞬間1.2電流通過,而不致損壞本機。
規格參數表
相數 | 型號規格(kVA) | 額定容量(kVA) | 輸出最大電流(A) | 外形尺寸 | 柜數 | 重量(kg) |
三相 | SBW-20 | 20 | 30 | 600×720×1240 | 289 | |
SBW-30 | 30 | 45 | 600×720×1240 | 300 | ||
SBW-50 | 50 | 76 | 600×720×1240 | 315 | ||
SBW-60 | 60 | 91 | 600×720×1240 | 320 | ||
SBW-80 | 80 | 121 | 650×820×1340 | 460 | ||
SBW-100 | 100 | 152 | 650×820×1340 | 480 | ||
SBW-120 | 120 | 182 | 650×820×1340 | 482 | ||
SBW-150 | 150 | 227 | 900×770×1600 | 650kg | ||
SBW-180 | 180 | 273 | 900×770×1600 | 673 | ||
SBW-200 | 200 | 303 | 900×770×1600 | 680 | ||
SBW-225 | 225 | 341 | 1000×820×1690 | 810 | ||
SBW-250 | 250 | 379 | 1000×820×1690 | 830 | ||
SBW-300 | 300 | 455 | 900×1100×1860 | 1040 | ||
SBW-320 | 320 | 485 | 900×1100×1860 | 1052 | ||
SBW-350 | 350 | 530 | 900×1100×1860 | 1080 | ||
SBW-400 | 400 | 606 | 900×1100×1860 | 1106 | ||
SBW-450 | 450 | 681 | 900×1100×1860 | 1113 |
穩壓器選購注意事項
交流穩壓電源是以輸出功率(kVA)為標稱額定容量，而一般情況下負載都不是純電阻性的，即功率因數COS￠≠1，穩壓器實際能輸出的有功功率kW=容量(kVA)×COS￠。所以在實際選型時要按用電設備的額定功率、功率因數和負載類型等具體情況來合理選擇穩壓電源，其輸出功率應留有適當余量，特別是沖擊性負載選型時余量要更大，具體選型安全系數見下表
負載性質設備類型安全選擇穩壓電源容量：
1.純阻性負載 白熾燈、電阻絲、電爐等設備 1.25~1.5 倍負載總功率
2.感性、容性負載 熒光燈具、風機、電動機、水泵、空調、電焊機、空壓機等 ≥2~3倍負載總功率
3.大電感性、電容性負載（如電動機、電腦）環境下，選型時應考慮負載的起動電流特別大（達額定電流的5~8倍），所以選擇穩壓器容量時應是負載功率的2.5~3倍。
如：三相電機2.2kW 1臺，5.5 kW 1臺，選用穩壓器時，容量≥（2.2kW+5.5 kW）×2.5=19.25 kVA，即至少要選用三相SBW-20 kVA以上產品的穩壓器。
特別提醒：
1、購買前，先估算好您所用的電器總容量，并選用有相當容量的穩壓器，確保瞬時起動時不燒穩壓器。2、本穩壓器嚴格按國家有關標準設計生產。容量應按電壓比相應增加穩壓器容量，以免燒壞穩壓器。
3、安裝前，應仔細校核銘牌所列各項數據是否符合您的要求，確認無誤后，方可安裝使用。
4、通電工作后，穩壓器鐵心和線圈將發熱（但溫升不超過80℃）屬正常現象，若溫升超過80℃，甚至冒煙，則應切斷電源開關，重新檢查您所用的電器容量。
5、在運輸中，應盡可能避免碰撞，使用時，請注意維護，以保護穩壓器使用壽命。
