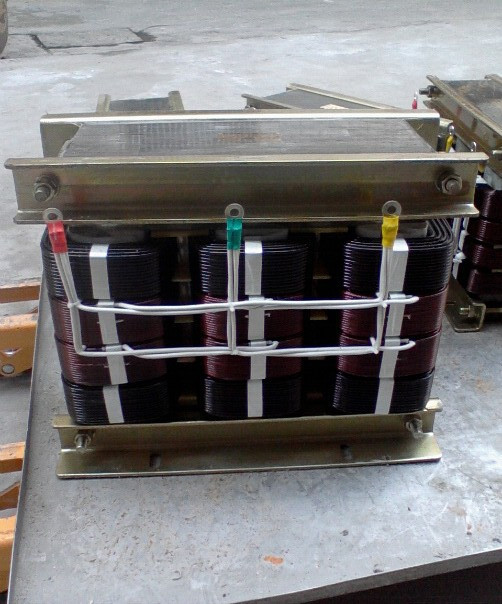

eps，ups輸出隔離變壓器，ups隔離變壓器的作用（是什么）

eps,ups輸出隔離變壓器是一種特殊的隔離變壓器，由于它的輸入電源是經過逆變出來的交流電源，因此，諧波成分含量較高，普通隔離變壓器是不可以用于這種場合的。了解傳統UPS不間斷電源輸出隔離變壓器的功能是非常重要的,因?yàn)橹挥挟?dāng)電路措施能夠完全實現它的功能時,才有可能在新一代設備中替代并取消它。應該說這個變壓器是工頻機全橋逆變器不可分離的組成部分,它的作用也很簡單:升壓和產生三相四線輸出的零線。

輸出變壓器的功能之一是為單相負載提供所需的零線

傳統雙轉換式UPS輸出變壓器的一個重要功能是在UPS輸出端產生給單相負載供電時所需要的中性線(或零線)。

ups隔離變壓器的作用

1)濾除負載端諧波，提高供電質量

隔離變壓器本身具有電感特性，輸出隔離變壓器可以濾除負載端由的大量的低次諧波、減少高頻干擾，并可以使高次諧波大幅度衰減。采用電源隔離變壓器，可以有效地抑制竄入交流電源中的噪聲干擾，消除干擾，提高設備的電磁兼容性。

2)降低零地電壓，優化UPS末端供電網絡

UPS的逆變輸出裝隔離變壓器可以隔離輸入和輸出之間的電氣連接，從而有效地降低輸出的零地電壓。由于隔離變壓器的副邊繞組采用Y型接法，中性點接地后產生新的零線，從而達到了降低零地電壓的目的。事實上，HP、IBM、SUN的小型機因?yàn)橐ＷC精密的計算能力與高可靠性的數據處理傳輸能力，都會對零地電壓有極高的要求，加裝隔離變壓器可以徹底解決因?yàn)榱愕仉妷浩呒夹g(shù)人員無法調試的問題。

3)“通交流阻直流”，UPS故障時保護負載

現代的UPS電源，AC/DC變換部分采用高頻設計化，提高了UPS的輸入功率因數(0.98以上)及輸入電壓范圍，DC/AC逆變部分高頻化減少了輸出濾波電感的體積，功率密度大。由于無輸出隔離變壓器，一旦逆變器橋臂的IGBT被擊穿短路，BUS母線高直流電壓將加到負載上，將危及負載的安全。輸出隔離變壓器具有“通交流阻直流”的能力，可以解決此類問題，在UPS發生故障時能夠使負載安全運行。

4)增強過載短路保護能力，隔離安全負載

由于其自身的特性，隔離變壓器是UPS中工作最為穩定的器件。UPS在正常工作過程中，如果遇到大的短路電流，變壓器會產生反向電動勢，延緩短路電流對負載以及逆變器的沖擊破壞，達到保護負載與UPS主機的作用。
