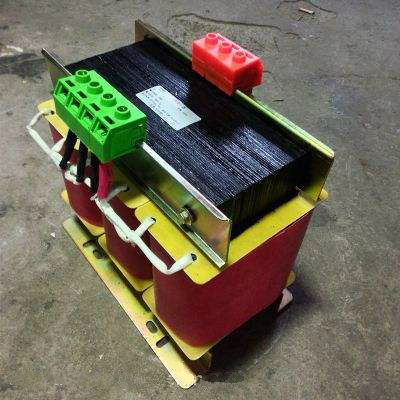

三相干式變壓器選型由臺州力威電源科技有限公司提供，我公司多年來采用優質材料和先進的工藝技術專業生產160va--600kva之間，sg系列三相干式隔離變壓器，產品參照國外同類產品最新研制開發進口設備用變壓器，產品符合vde0550、iec439、jb5555、gb5226國際、國家標準。sg系列三相干式變壓器廣泛適用于交流50/60hz，輸入、輸出電壓不超過500v的各種供電場合。產品的各種輸入、輸出，電壓高低，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均根據用戶的要求進行精心的設計與制造。
一、SG三相干式變壓器技術參數：：
1、內部絕緣方式采用H級絕緣，美國Do pont耐高溫Nomex絕緣材料，耐熱系數高，安全性能強。
2、內部材料采用優質0.35mm矽鋼片和耐高溫玻璃絲包線，損耗低，效率高。
3、設計合理，電壓變動率低，可長期滿載使用。
4、多種型號，規格，多種容量，電壓可供選擇。選用冷軋繞無取向切割鐵芯，采用優質絕緣板作骨架，綜合性能好，普通用于SMT，CNC，印刷機等設備。
常規參數：
1、輸入額定電壓：三相380V
2、輸出額定電壓：三相220V 200V
3、頻率：50HZ/60HZ
4、效 率：≥98%
5、溫 升：<75度
6、波形畸變：<0.1%
7、絕緣等級：B級
8、工作形式：干式隔離式
9、高壓測試：1500V，1分鐘無擊穿
10、接線方式：Y型
11、冷卻方式：風冷
12、外形美觀大方，有移動式腳輪，便于移動和安裝。
產品型號： 帶機箱SG 不帶機箱：SBK
輸入電壓:380V | 額定電壓±10% | 環境溫度 | -15℃-+40℃ |
輸出電壓:220V（特殊電壓可定做） | 額定電壓+1%(空載) | 海拔高度 | <1500m |
輸入電流 輸出電流 | 效率≥95% | 相對濕度 | <90% |
波形失真 | 無附加波形失真 | 安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它爆炸性和腐蝕性介質. | |
功能 | 帶機箱配置：具有輸入電壓、輸出電壓、電流指示 可根據需求配置保護開關 | ||
保護 | 具有過流保護可長期無人值守工作 | ||
絕緣電阻 | ≥50M | ||
電氣強度 | 工頻正弦電壓2000V歷時1分鐘無擊穿及閃絡現象 | 凡不符合上述規定的特殊使用條件,應由使用單位和我廠協商確定 | |
過載能力 | 二倍的額定電流,維持1分鐘 |
規格型號及安裝尺寸（三相干式變壓器選型表）
規 格 | 輸入電壓 660V 400V 380V 200V 特殊電壓可根據客戶要求訂制 | 輸出電壓 380V 220V 110V 36V 特殊電壓可根據客戶要求訂制 | 不帶外殼產品尺寸/重量 | 帶外殼尺寸/重量 |
SG- SBK5KVA | 30×15×25/35 | 45×25×30/56 | ||
SG-SBK6KVA | 30×16×25/40 | 45×25×30/64 | ||
SG-SBK7KVA | 35×15×30/45 | 50×25×35/80 | ||
SG-SBK8KVA | 35×16×30/55 | 50×25×35/80 | ||
SG-SBK10KVA | 42×21×42/90 | 60×32×65/130 | ||
SG-SBK15KVA | 52×24×52/135 | 70×35×77/185 | ||
SG-SBK20KVA | 52×24×52/180 | 70×35×77/220 | ||
SG-SBK30KVA | 55×28×65/220 | z80×40×87/260 | ||
SG-SBK40KVA | 61×30×65/265 | 90×50×95/320 | ||
SG-SBK50KVA | 61×30×65/295 | 90×50×95/360 | ||
SG-SBK60KVA | 70×32×66/370 | 100×50×105/440 | ||
SG-SBK80KVA | 70×32×67/450 | 100×50×105/530 | ||
SG-SBK100KVA | 75×35×68/490 | 100×50×105/570 | ||
SG-SBK120KVA | 75×35×68 | 100×50×105/600 | ||
SG-SBK150KVA | 85×37×68 | 120×65×115/690 | ||
SG-SBK180KVA | 95×45×83 | 120×65×115/930 | ||
SG-SBK200KVA | 95×45×83 | 120×65×115/1010 | ||
SG-SBK250KVA | 95×45×83 | 120×65×115/1180 | ||
SG-SBK300KVA | 105×45×95 | 120×70×125/1450 | ||
SG-SBK320KVA | 105×45×95 | 130×50×135/1490 | ||
SG-SBK350KVA | 105×45×95 | 130×50×135/1600 | ||
SG-SBK400KVA | 115×55×105 | 140×60×145/1700 |
二、產品用途
sg系列三相干式變壓器廣泛適用于交流50-60hz，輸入，輸出電壓不超過500v的各種三相供電場合。產品的各種輸入，輸出電壓的高低，聯接組別，調節抽頭的多少及位置（一般為+-5%），繞組容量的分配，次級單相繞組的配備，整流電路的運用，是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造。
三、使用環境
1適用海拔高度：≤5000m
2環境溫度：-15℃～+45℃
3相對濕度：≤90%
4安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。
四，產品特點
采用優質冷軋硅鋼片疊裝；全斜接縫；采用特殊處理工藝，有效降低了運行時的震動和噪聲；以及計算機優化設計等新材料、新工藝、新技術的引入，具有防火、防潮、安全可靠、節約電能及維護方便等優點。
五，使用范圍
該系列隔離變壓器廣泛用于地鐵、高層建筑、機場、車站、印刷、機床、碼頭、工礦企業及隧道的輸配電及進口設備的使用等場所。
