三相隔離變壓器的接線方式有四種基本連接形式，分別是：Y/y;D/d;Y/d,D/y。我國一般只采用Y/y和Y/d這兩種。由于Y連接時還有帶中性線和不帶中性線兩種，不帶中性線則不增加任何符號表示，帶中性線則在字線Y后面加字母n表示。三相隔離變壓器的接線方式中如果Y或y下標有N或n，表明有中性點引出，如YN或yn，如果沒N或N表示中性點不需要引出。D或d自身沒有中性點。所以在三相隔離變壓器中Y或y的接法以及D或d的接法均沒有中性點引出的接線。

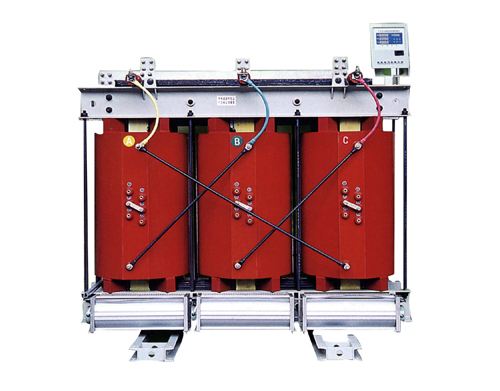

常見的SG三相隔離變壓器繞組有二種接法，即“三角形接線”和“星形接線”；在變壓器的聯接組別中“D表示為三角形接線，“Yn”表示為星形帶中性線的接線，Y表示星形，n表示帶中性線；“11”表示變壓器二次側的線電壓Uab滯后一次側線電壓UAB330度(或超前30度)。
變壓器的聯接組別的表示方法是：大寫字母表示一次側(或原邊)的接線方式，小寫字母表示二次側(或副邊)的接線方式。Y(或y)為星形接線，D(或d)為三角形接線。數字采用時鐘表示法，用來表示一、二次側線電壓的相位關系，一次側線電壓相量作為分針，固定指在時鐘12點的位置，二次側的線電壓相量作為時針。
“Yn，d11”，其中11就是表示：當一次側線電壓相量作為分針指在時鐘12點的位置時，二次側的線電壓相量在時鐘的11點位置。也就是，二次側的線電壓Uab滯后一次側線電壓UAB330度(或超前30度)。

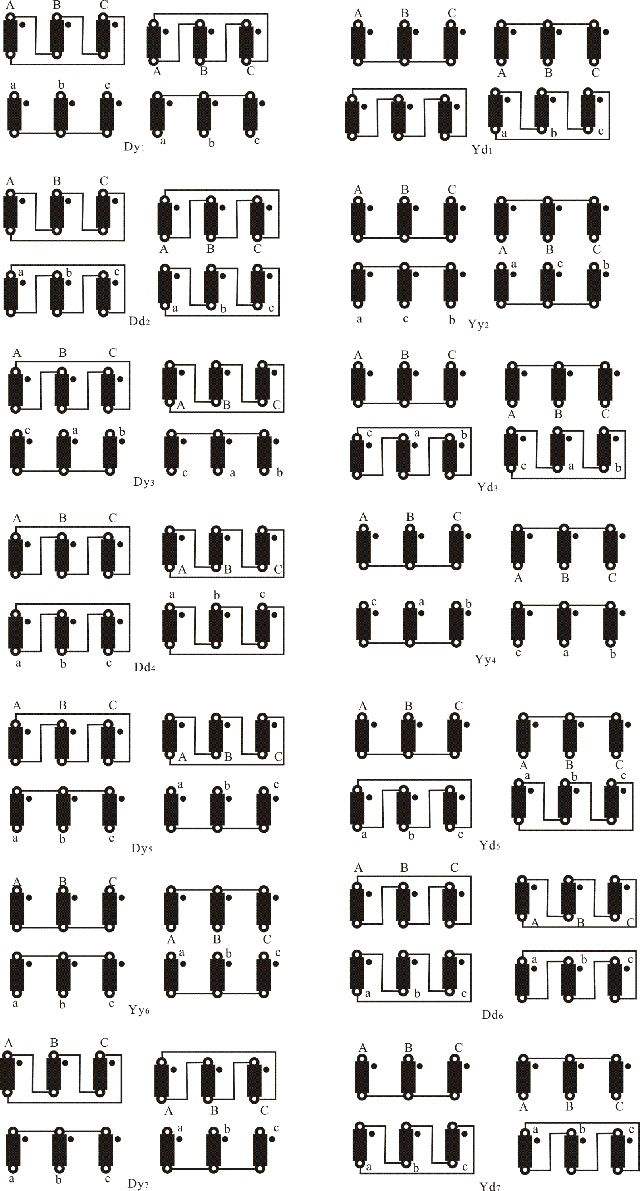

變壓器二個繞組組合起來就形成了4種接線組別：“Y，y”、“D，y”、“Y，d”和“D，d”。我國只采用“Y，y”和“Y，d”。由于Y連接時還有帶中性線和不帶中性線兩種，不帶中性線則不增加任何符號表示，帶中性線則在字母Y后面加字母n表示。n表示中性點有引出線。Yn0接線組別，UAB與uab相重合，時、分針都指在12上。“12”在新的接線組別中，就以“0”表示。
SG三相隔離變壓器繞組接法的四種常用接線組別Yy，Yd。
變壓器Yy（包括Yyn）接線的優點是：
（1） Y形和△形相比，在承受同樣線電壓情況下Y形的每相線圈承受的電壓較小，故在制造上用的絕緣材料較少。而由于每相流過的電流較大（Y形的相電流等于線電流），選用導線截面較粗，故線圈的機械強度較好，較能耐受短路時的機械力。
（2） 中性點可以任意抽取，適用于三相四線制，且Y形接法抽頭放在中性點，三相抽頭間正常電壓很小。分接開關可共用一盤，結構簡單。
（3） 在同樣絕緣的水平下，Y形接法比△形接法可獲得較高的電壓（高√3倍）。
（4） 由于選用導線較粗，可使匝間有較高的電容，能耐受較高的沖擊電壓。
變壓器Yy（包括Yyn）接線的缺點是：
（1） 二次相電動勢中有三次諧波存在將危及線圈絕緣，這是這種接法致命的缺點，限制了它在大容量變壓器中使用，一般只能用于容量在1800KVA以下的小容量變壓器。
（2） 中性點應直接接地，否則中性點電位不穩定，特別是當三相負荷不對稱時，若中性點不接地的話將發生嚴重位移現象。
變壓器Yd接線的優缺點：
變壓器Yd接線的優點是：
（1） 二次電動勢中沒有三次諧波電動勢和Yy接法的主要弊病。
（2） 根據需要可在Y一側抽取中性點。
（3） 由于其中有一側接成△形，可基本上維持另一側Y形接法的中性點穩定（使中性點的電壓變動不大）。
（4） 因為接線組別是單數組，有一個優點，即不同組別的兩臺單數組變壓器可以在改變外部首、尾端標號的條件下并列，不需抽出器身重新接線。
（5） 降壓變壓器接成Yd，則可充分利用Y接法和△形接法的優點。
變壓器Yd接線的缺點是：
（1） 制造工藝復雜。
（2） 機械強度較差
（3） 一次側耐壓要求高。
變壓器Yy(包括Yyn)接線的優缺點：
變壓器Yy(包括Yyn)接線的優點是：
(1) Y形和△形相比，在承受同樣線電壓情況下Y形的每相線圈承受的電壓較小，故在制造上用的絕緣材料較少。而由于每相流過的電流較大(Y形的相電流等于線電流)，選用導線截面較粗，故線圈的機械強度較好，較能耐受短路時的機械力。
(2) 中性點可以任意抽取，適用于三相四線制，且Y形接法抽頭放在中性點，三相抽頭間正常電壓很小。分接開關可共用一盤，結構簡單。
(3) 在同樣絕緣的水平下，Y形接法比△形接法可獲得較高的電壓(高√3倍)。
(4) 由于選用導線較粗，可使匝間有較高的電容，能耐受較高的沖擊電壓。
變壓器Yy(包括Yyn)接線的缺點是：
(1) 二次相電動勢中有三次諧波存在將危及線圈絕緣，這是這種接法致命的缺點，限制了它在大容量變壓器中使用，一般只能用于容量在1800KVA以下的小容量變壓器。
(2) 中性點應直接接地，否則中性點電位不穩定，特別是當三相負荷不對稱時，若中性點不接地的話將發生嚴重位移現象。
還有一種Dy接(最常見Dyn11)，低壓側中性點接地，通常用作民用配電，就是我們的生活用電。
