三相五線制穩壓器怎么接線？

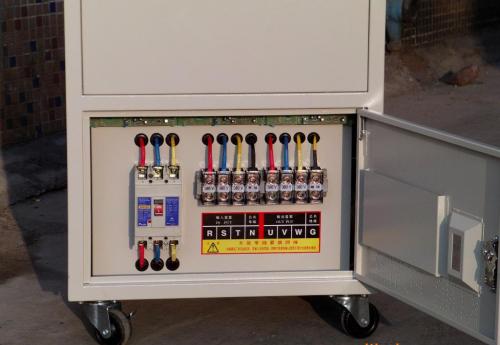

三相五線制包括三相電的三個相線(A、B、C線，圖中R、S、T)、中性線(N線，圖中N);以及地線(PE線,圖中G)。

中性線(N線)就是零線。三相負載對稱時，三相線路流入中性線的電流矢量和為零，但對于單獨的一相來講，電流不為零。三相負載不對稱時，中性線的電流矢量和不為零，會產生對地電壓。

三相五線制分為TT接地方式和TN接地方式，其中TN又具體分為TN-S，TN-C，TN-C-S三種方式。

TT接地方式:

第一個字母T表示電源中性點接地，第二個T是設備金屬外殼接地，這種方法高壓系統普遍采用，低壓系統中有大容量用電器時不宜采用。

TN-S接地方式:

字母S代表N與PE分開，設備金屬外殼與PE相連，設備中性點與N相連。

其優點是PE中沒有電流，故設備金屬外殼對地電位為零。主要用于數據處理，精密檢測，高層建筑的供電系統。

TN-C接地方式:

字母C表示N與PE合并成為PEN，實際上是四線制供電方式。設備中性點和金屬外殼都和N相連。由于N正常時流通三相不平衡電流和諧波電流，故設備金屬外殼正常對地有一定電壓，通常用于一般供電場所。

TN-C-S接地方式:

一部分N與PE分開，是四線半制供電方式。應用于環境較差的場所。

當N和PE分開后不允許再合并。

中國規定，民用供電線路相線之間的電壓(即線電壓)為380V，相線和地線或中性線之間的電壓(即相電壓)均為220V。進戶線一般采用單相二線制，即三個相線中的任意一相和中性線(作零線)。如遇大功率用電器，需自行設置接地線。

三相五線制標準導線顏色為:A線黃色，B線藍色，C線紅色，N線褐色，PE線黃綠色或黑色。

N線即為零線,也有做成藍色的.對于三相無中性線，將用三相變壓器可引出。

綜上所述，用戶在購買來三相穩壓器的時候，三相五線制時穩壓器必須嚴格按照上面三相電的三個相線(A、B、C線)接入三相火線、中性線(N線)相應接起;以及地線(PE線)必須接起，方可保障用戶使用過程中的用電安全。
