三相220v穩壓器,電源穩壓器,三相穩壓器輸出220v電壓

力威大功率三相220v穩壓器是專為穩定三相220v交流電壓而設計的穩壓器。當外界的供電網絡電壓波動或負載變化而造成電壓波動時，本三相穩壓器輸出220v電壓能自動保持穩定。該電源穩壓器與其它類型穩壓器相比具有容量大，效率高，無波形畸變，電壓調節平穩。能克服由于大功率感性負載造成對電網沖擊所造成電網極不穩定的電壓，適應負載廣泛，能承受瞬時超載，可長期連續工作，手控自控隨意切換，設有過壓，欠壓，相序，缺相等自動保護裝置，其它功能有自動上電、延時輸出、輸出回中等安裝方便，運行可靠性強等特點.

最新功能

自動上電。延時輸出。欠壓、過壓、相序、斷相及機械故障保護。聲光報警。穩壓與市電任意切換。

標準配置
1. 空氣開關
2. 交流接觸器
3. 相序保護器
4. 補償變壓器
5. 調節變壓器
6. 互感器
7. LCD數字綜合顯示儀
8. 傳動鏈條
9. 真有效值采樣凈化電腦控制總成
10.永磁低速電機
11.副變電纜
12.進口耐磨電刷
13.機柜
14.鋁合金傳動免維護導軌
15.T2無氧銅銅排
16.隔離開關

產品規格尺寸：

技術指標及特性
·輸入電壓范圍：220V±20% 或380V（304V-456V）
·輸出穩壓精度：220V±1~5%可調(能承受瞬間電流5倍)
·頻率：50Hz-60Hz
·耐壓：2000V 1分鐘無擊穿
·效率：>98%
·波形畸變：無
·響應速度：≤1.2s
·絕緣等級：F級155℃
·絕緣電阻：≥2MΩ

·特點：帶有凈化真有效值采樣電子板（針對變頻器、電容補償器工作時所產生磁場、電磁波和諧波干擾及抑制輸出電壓波動作用）。

工作原理

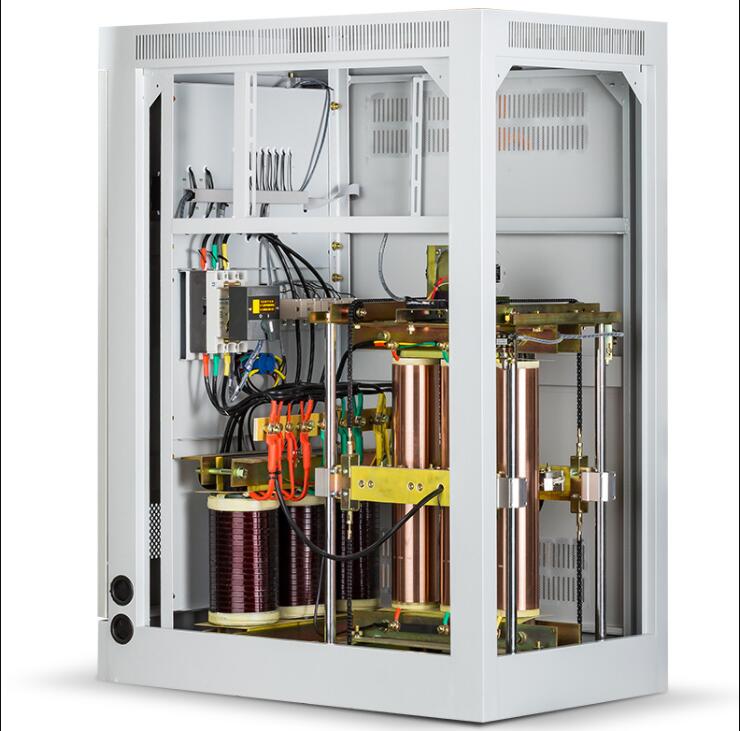

　SBW系列穩壓器由三相補償變壓器TB、三相調壓變壓器TUV電壓檢測單元、伺服電機控制與傳動機構、接觸器操作電路，保護電路等組成。其成氣原理框圖如圖一所示。
　調壓變壓器TUV的一次繞組接成Y形，連接在穩壓器的輸出端，二次繞組連補償變壓器TB的一次繞組，而補償變壓器的二次繞組串聯在主電路中。現以A相為列，說明其穩壓工作原理，如圖二所示。若不計補償變壓器阻抗壓降，則從圖二可見：

UA0=UAI+UAC
式中：UAI---穩壓器A相輸入電壓；
UA0---穩壓器A相輸出電壓；
UAC---穩壓器A相補償電壓；

其原理是：當A相輸入電壓UAI增加ΔUAI時，補償電壓UAC也相應改變?chǔ)AC，且UAC=- UAI，使A相輸出電壓UA0保持不變，同理B相、C相也如此。

其穩壓過程是：根據輸出電壓的變化，由電壓檢測單元采樣，檢測并輸出信號控制伺服電機SM轉動，經減速機構并由鏈條帶動調壓變壓器TUV上的電刷組滑動（或滾動）來調節調壓變壓器的二次電壓，以改變補償電壓的極性和大小，實現輸出電壓自動穩定在穩壓整定精度允許的范圍內，從而達到自動穩壓的目的。
