三相智能凈化穩壓器,精密凈化穩壓電源原理（圖）

三相智能凈化穩壓器是穩壓與抗干擾融合一體的交流穩壓電源，它不僅具有穩壓精度高、效率高、響應快、可靠性好、噪聲低、體積小、重量輕等特點，而且能有效地仰制電網中的尖峰電壓和各種噪聲干擾。智能型交流凈化穩壓電源是用單片微處理控制芯片控制的一種高性能電子式交流電源穩壓設備.它集凈化、穩壓、抗干擾和自動保護等多功能于一體,響應速度快、精度高、抗干擾、抗負載沖擊能力強.無機械傳動裝置和無機械觸點,因而具有壽命長、噪音低、免維護等優點.它常用于電網電壓波動頻繁的地區,和對電電源要求質量較高的用電設備。

智能凈化穩壓器技術指標

1、輸入穩壓范圍和輸出穩壓精度:

   單相187V-253V 輸出220V±1%

   三相323V-437V 輸出380V±1%

2、輸入電源頻率: 50Hz±2Hz

3、欠壓保護值:輸出相電壓低于180V時   (電源輸出回路自動切斷)

4、過壓保護值:輸出相電壓超過245V時   (電源輸出回路自動切斷)

5、瞬態電壓變化響應時間: 40ms

6、瞬態高功率單脈沖抑制: 單相輸入3000V ,75us脈沖時,輸出殘余電壓<30V

7、輸出波形失真度:≤3.5%(附加)

8、開機延時輸出時間: 10秒

9、工作環境溫度: -10℃～40℃

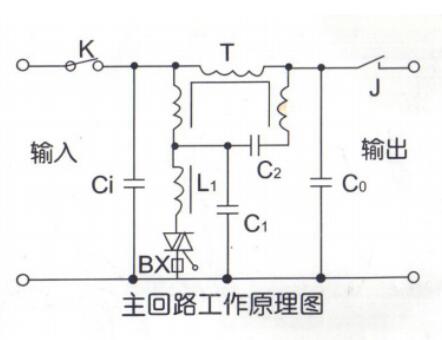

精密凈化穩壓電源原理圖

圖中K1是操作控制開關,控制著整個穩壓電源工作的起停,J是主繼電器,當穩壓電源工作異常、過壓、欠壓、超載或短路時,提供保護斷電,C1、C2、C3及L1、L2、L3和可變阻抗"Z"構成了有名的正弦能量分配電路其工作原理大致是這樣的:L1、L2做在同一鐵芯上,夠成一自藕變壓器,L2同時又與C1及C3構成一個"∏"型濾波器,它具有很大的時間常數,可以濾除電源的雜波,本電源的“凈化”作用就是由此產生的.不穩定的交流電從A點輸入,控制回路通過對輸入電壓和輸出電壓取樣處理后,得到一個與輸入和輸出電壓高低有關的時間控制信號,此信號控制著可變阻抗“Z”的值,當A點輸入電壓變化時,壓點B點電壓變化而變化,從而保證C點電壓不變,本電源的穩壓作用就是由此產生的。

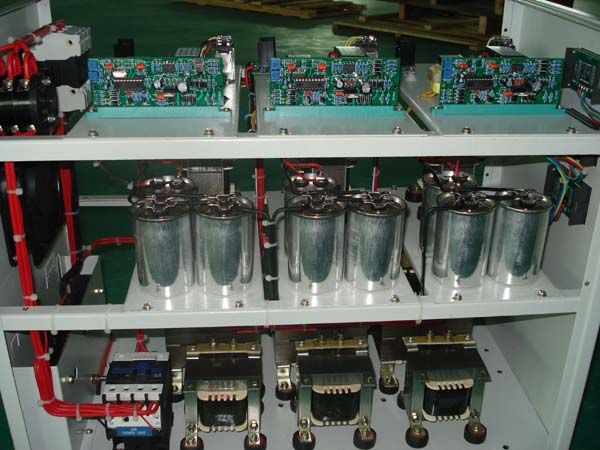

三相系列產品的工作原理與單相系列相類似,并且每相都有過流保護電路,還設有三相同步關斷電路,一旦某一相有故障或輸出電壓過高時,保護電路將同時切斷三相輸出,以保護負載不在偏相或缺相情況下工作。

性能特點1、適用于阻性，容性，感性負載。2、工作穩定，可靠性高。3、輸出電壓波形失真小，響應速度快，調整時間短4、輸入電壓范圍大輸出電壓精度高。5、溫升低，噪音小，效率高。6、對輸入電壓尖峰干擾具有強抑制能力。7、具有開機軟起動，過壓保護功能。技術參數規格相數單相三相輸入電壓185V~250V適用范圍160V~280V320V~430V適用范圍300V~460V輸出電壓220V±1%380V±1%電源頻率50Hz±2Hz附加波形失真<±0.5%響應時間20ms~100ms效率(滿載下)>90%（1KVA-2KVA）、>93%(2KVA以上)尖峰吸收輸入1500V~/3μs輸出≤5V音頻噪音≤60db距離1m輸出過壓保護值246±4V工作環境溫度-10℃~40℃濕度：20%~85%。
