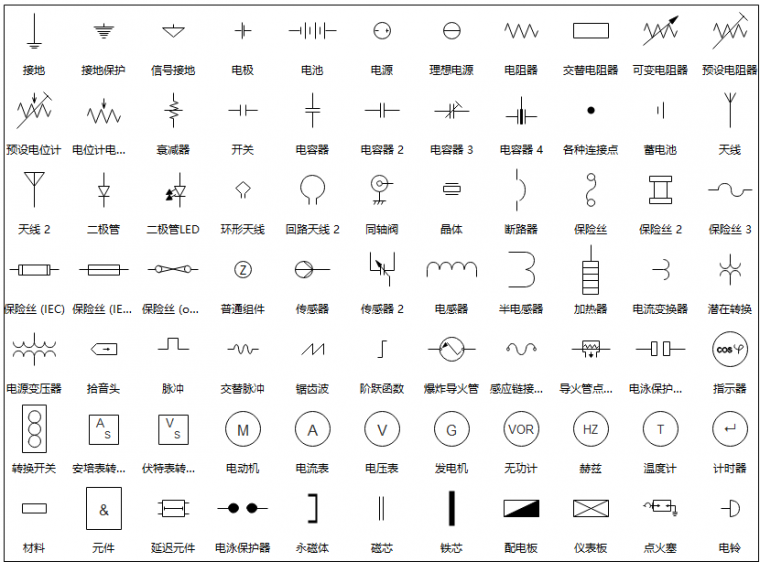

電工符號怎么認？電子設備中有各種各樣的圖和符號。能夠說明它們工作原理的是電原理圖，簡稱電路圖。電路圖有兩種，一種是說明模擬電子電路工作原理的。它用各種圖形符號表示電阻器、電容器、開關、晶體管等實物，用線條把元器件和單元電路按工作原理的關系連接起來。這種圖長期以來就一直被叫做電路圖。下面是電路圖符號大全 字母對應符號表。
| 名稱 | 對應符號 | 名稱 | 對應符號 | 名稱 | 對應符號 |
| 電流表 | PA | 聲信號 | HA | 插頭 | XP |
| 電壓表 | PV | 光信號 | HS | 插座 | XS |
| 有功電度表 | PJ | 指示燈 | HL | 端子板 | XT |
| 無功電度表 | PJR | 紅色燈 | HR | 電線,電纜,母線 | W |
| 頻率表 | PF | 綠色燈 | HG | 直流母線 | WB |
| 相位表 | PPA | 黃色燈 | HY | 插接式(饋電)母線 | WIB |
| 最大需量表(負荷監控儀) | PM | 藍色燈 | HB | 電力分支線 | WP |
| 功率因數表 | PPF | 白色燈 | HW | 照明分支線 | WL |
| 有功功率表 | PW | 連接片 | XB | 應急照明分支線 | WE |
| 無功功率表 | PR | 應急照明干線 | WEM | 電力干線 | WPM |
| 無功電流表 | PAR | 滑觸線 | WT | 照明干線 | WLM |
| 避雷器 | F | 正轉按鈕 | SBF | 合閘小母線 | WCL |
| 熔斷器 | FU | 反轉按鈕 | SBR | 控制小母線 | WC |
| 快速熔斷器 | FTF | 停止按鈕 | SBS | 信號小母線 | WS |
| 跌落式熔斷器 | FF | 緊急按鈕 | SBE | 閃光小母線 | WF |
| 限壓保護器件 | FV | 試驗按鈕 | SBT | 事故音響小母線 | WFS |
| 電容器 | C | 復位按鈕 | SR | 預告音響小母線 | WPS |
| 電力電容器 | CE | 限位開關 | SQ | 電壓小母線 | WV |
| 整流器 | U | 接近開關 | SQP | 事故照明小母線 | WELM |
| 可控硅整流器 | UR | 手動控制開關 | SH | 繞線轉子感應電動機 | MW |
| 控制電路有電源的整流器 | VC | 時間控制開關 | SK | 鼠籠型電動機 | MC |
| 變頻器 | UF | 液位控制開關 | SL | 電動閥 | YM |
| 變流器 | UC | 濕度控制開關 | SM | 電磁閥 | YV |
| 逆變器 | UI | 壓力控制開關 | SP | 防火閥 | YF |
| 電動機 | M | 速度控制開關 | SS | 排煙閥 | YS |
| 異步電動機 | MA | 溫度控制開關,輔助開關 | ST | 電磁鎖 | YL |
| 同步電動機 | MS | 電壓表切換開關 | SV | 跳閘線圈 | YT |
| 直流電動機 | MD | 電流表切換開關 | SA | 合閘線圈 | YC |
| 光電池,熱電傳感器 | B | 空氣調節器 | EV | 氣動執行器 | YPA,YA |
| 壓力變換器 | BP | 電加熱器加熱元件 | EE | 電動執行器 | YE |
| 溫度變換器 | BT | 感應線圈,電抗器 | L | 熱敏電阻 | RT |
| 速度變換器 | BV | 勵磁線圈 | LF | 光敏電阻 | RL |
| 時間測量傳感器 | BT1,BK | 消弧線圈 | LA | 壓敏電阻 | RPS |
| 液位測量傳感器 | BL | 濾波電容器 | LL | 接地電阻 | RG |
| 溫度測量傳感器 | BH,BM | 電阻器,變阻器 | R | 放電電阻 | RD |
| 發熱器件(電加熱) | FH | 電位器 | RP | 啟動變阻器 | RS |
| 照明燈(發光器件) | EL | 限流電阻器 | RC | 頻敏變阻器 | RF |
看完電路圖符號大全 字母電工符號大全圖解之后覺得對大家有幫助的話麻煩多多轉發，收藏，讓更多的人能學到這些專業知識，非常感謝大家，如果有更好的建議意見麻煩留言，我會挨個回復，謝謝大家。
