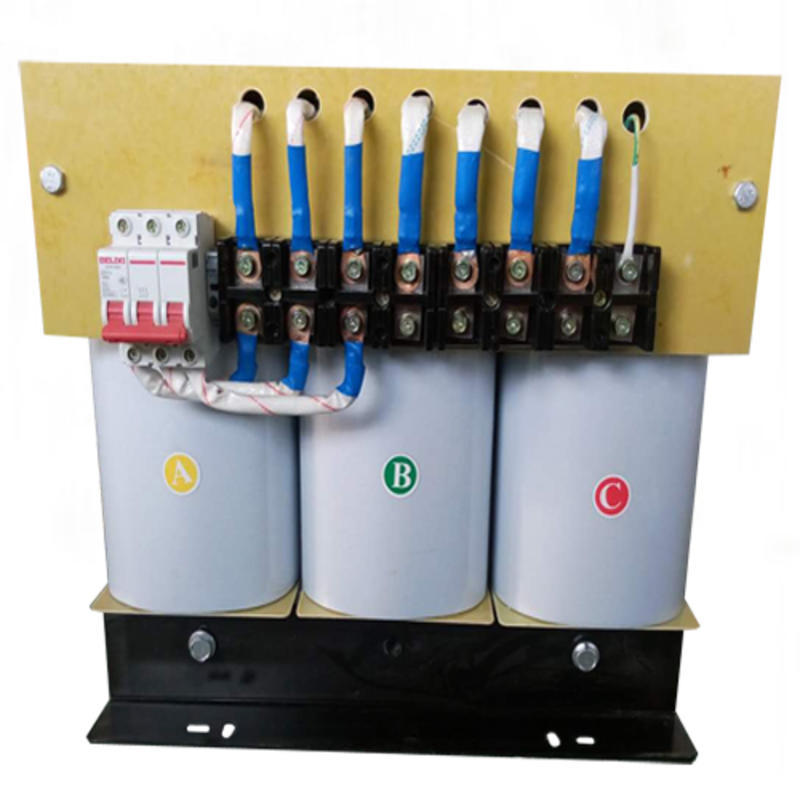

三相變壓器分類_變壓器原理及應用

三相變壓器有不同的使用條件、安裝場所，有不同的電壓等級和容量級別，有不同的結構形式和冷卻方式，所以應按不同原則進行分類。

一、按用途不同分類

變壓器分為電力變壓器（又可分為升壓變壓器、降壓變壓器、配電變壓器、廠用變壓器等）、特種變壓器（電爐變壓器、整流變壓器、電焊變壓器等）、儀用互感器（電壓互感器、電流互感器）、試驗用的高奪變壓器和調壓器等。

二、按繞組構成不同

變壓器分為雙繞組、三繞組、多繞組變壓器和自耦變壓器。

三、按鐵芯結構不同

變壓器分為芯式變壓器和殼式變壓器。

四、按相數的不同

五、變壓器分為單相變壓器、三相變壓器、多相變壓器。

六、按冷卻方式不同

變壓器分為干式變壓器、油浸自冷變壓器、油浸風冷變壓器、強迫油循環變壓器、強迫循環導向冷卻變壓器、充氣式變壓器等。

七、按線圈結構不同。

變壓器分為單線圈變壓器、雙線圈變壓器、三線圈變壓器及多線圈變壓器。

八、按中心點絕緣不同

變壓器分為全絕緣變壓器和半絕緣變壓器。

雖然變壓器有不同的種類和結構形式，但它們的基本工作原理是相同的，都是根據;動電生磁和磁動生電的電磁感應原理工作的。

變壓器原理及應用：

變壓器在電器設備和無線電路中，變壓器常用作升降電壓、匹配阻抗，安全隔離等。在發電機中，不管是線圈運動通過磁場或磁場運動通過固定線圈，均能在線圈中感應電勢，此兩種情況，磁通的值均不變，但與線圈相交鏈的磁通數量卻有變動，這是互感應的原理。

變壓器就是一種利用電磁互感應，變換電壓，電流和阻抗的器件。變壓器變壓器的最基本形式，包括兩組繞有導線之線圈，并且彼此以電感方式稱合一起。當一交流電流（具有某一已知頻率）流于其中之一組線圈時，于另一組線圈中將感應出具有相同頻率之交流電壓，而感應的電壓大小取決于兩線圈耦合及磁交鏈之程度。一般指連接交流電源的線圈稱之為一次線圈；而跨于此線圈的電壓稱之為一次電壓。在二次線圈的感應電壓可能大于或小于一次電壓，是由一次線圈與二次線圈間的匝數比所決定的。

因此，變壓器區分為升壓與降壓變壓器兩種。大部分的變壓器均有固定的鐵芯，其上繞有一次與二次的線圈。基于鐵材的高導磁性，大部分磁通量局限在鐵芯里，因此，兩組線圈藉此可以獲得相當高程度之磁耦合。

在一些變壓器中，線圈與鐵芯二者間緊密地結合，其一次與二次電壓的比值幾乎與二者之線圈匝數比相同。因此，變壓器之匝數比，一般可作為變壓器升壓或降壓的參考指標。由于此項升壓與降壓的功能，使得變壓器已成為現代化電力系統之一重要附屬物，提升輸電電壓使得長途輸送電力更為經濟，至于降壓變壓器，它使得電力運用方面更加多元化，可以這樣說，沒有變壓器，現代工業實無法達到目前發展的現狀。

變壓器又有其做試驗而用的，稱之為試驗變壓器，分別可以分為充氣式，油浸式，干式等試驗變壓器，是發電廠、供電局及科研單位等廣大用戶的用來做交流耐壓試驗的基本試驗設備，通過了國家質量監督局的標準，用于對各種電氣產品、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗。

變壓器運行維護：

1、防止變壓器過載運行：如果長期過載運行，會引起線圈發熱，使絕緣逐漸老化，造成匣間短路、相間短路或?qū)Φ囟搪芳坝偷姆纸猓?/p>

2、防止變壓器鐵芯絕緣老化損壞：鐵芯絕緣老化或夾緊螺栓套管損壞，會使鐵芯產生很大的渦流，引起鐵芯長期發熱造成絕緣老化；

3、防止檢修不慎破壞絕緣：變壓器檢修吊芯時，應注意保護線圈或絕緣套管，如果發現有擦破損傷，應及時處理。
