◆概述

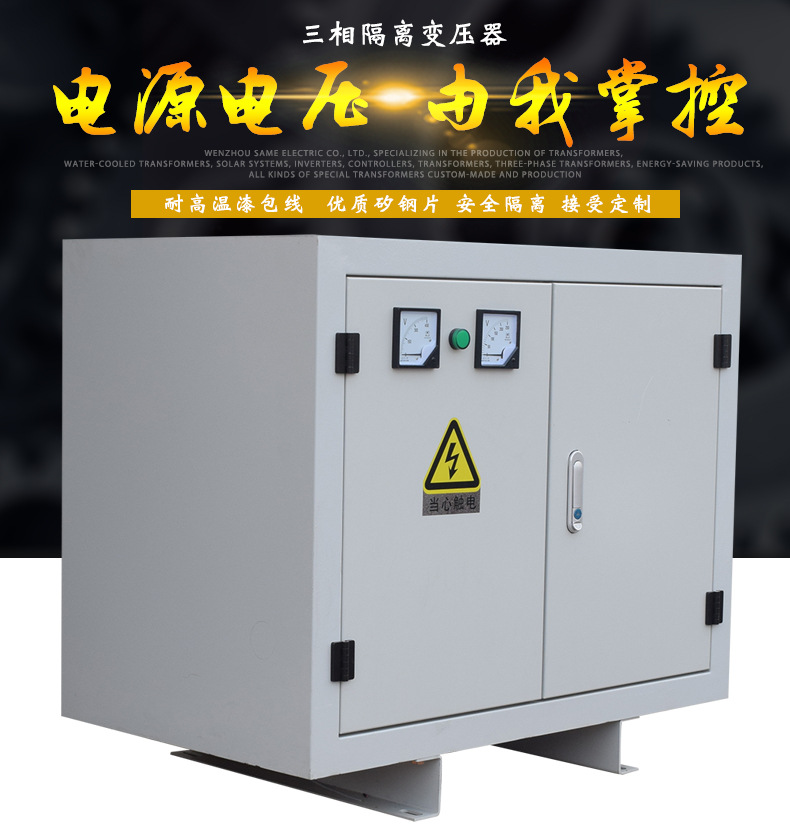

lw-sg、lw-sbk 系列三相干式隔離變壓器，系本廠量早推出的電器產品，采用進口材料和嚴謹設計，具有性能優良，工作可靠，適應性和可以長期工作等優點。lw-sg有外殼式； lw-sbk為無外殼式，均為立式安裝方式、它彌補了電力變壓器電壓單一的不足，滿足各種用電器的電壓，或交流經整流后的直流電源，在額定的容量下可連續工作，被廣泛應用于機床和工農業各種機械設備中一般電器控制電源，局部照明及指示燈電源。
◆ 產品介紹
本公司在設計、生產進出口精密設備使用的變壓器方面有無可比擬的優勢,長期為歐姆龍、臺達等眾多國內外知名進出口設備廠家供應變壓器。此系列變壓器專為企業設備電源配套使用，用以解決國內外電壓不同而造成的設備無法使用之困惑(如三相輸入1200v、1140v、690v、660v、440v、420v、400v、380v、360v三相輸出480v、460v、440v、415v、400v、240v、230v、220v、210v、208v、200v、190v、182v、173v、120v、110v、100v等，或依據客戶要求設計)。其產品特征具有運行穩定、性能優良，更具有防火、防潮、安全可靠、節約電能及維護方便等優點。
◆適用場所
該系列隔離變壓器廣泛用于進出口設備、地鐵、高層建筑、機場、車站、印刷、機床、碼頭、工礦企業及隧道的輸配電及進口設備的使用等場所。因當地電壓不同，須轉換電壓之場所，專為電氣機械設備而量身定做。
◆容量：0.5kva~5000kva
◆絕緣等級: f級或h級
◆頻率：50/60hz(可依客戶要求設計30hz-400hz)
◆相數：三相
◆執行標準
1. jb/t9646-1999變壓器標準
2. gb 19212.5-2006隔離變壓器標準
3. gb1094.11-2007國家電力變壓器標準
◆使用條件
1.海拔不超過2000m。
2.環境溫度-25~+45℃
3. 空氣相對濕度：潮月的平均大相對濕度為 90%
4.電源電壓的波形近似于正弦波。
5.多相電源電壓的對稱性多相變壓器所連接的電源電壓應近似對稱。
6.無劇烈震動和沖擊振動的地方
7. 無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方
8.不受雨雪侵襲的場所
◆安裝和使用說明
1．打開包裝箱，取出說明書等備用件及本機，并仔細閱讀《使用說明書》以便正確使用。
2．將本變壓器可靠固定在適當位置，保證不受振動和侵蝕。
3．使用前，必須測試電路，電網電壓是否為額定輸入電壓值，允許偏差+—5%若大大地超過該范圍， 應考慮前端添加穩壓電源，以確保變壓器可靠工作。
4．選用適當截面導線按標識接好線，檢查無誤后，即可通電，本變壓器正常工作。
接地線截面不小于 1.5mm
額定電流計算
電流 =額定容量（va）
----------------------（a）
3x輸出（輸入）電壓v
容量單位：1000va=1kva 1kw=1.25kva
◆注意事項
1．購買前，先估算好您所使用的電器的總容量 ，并使用留有相當裕量的變壓器。
2．當您使用多插頭電壓變壓器時，高電壓可負載大額定容量，其余各插頭電壓的容量應按與高電壓的比例相應減少； 且當有兩組以上電壓同時使用時，其負載電流總和不超得過變壓器次級電流。
3．安裝前，應仔細校核銘牌及附件說明書的各項數據是否符合您的要求，確認無誤后，方可安裝使 用。
4．通電工作后，變壓器鐵芯和線圈將發熱（但溫升不超過80℃）屬正常現象，若溫升過高，其至冒 煙，則應切斷電源開關，重新檢查您所使用的電器容量，予以調整。
5．在運輸中，應盡可能避免碰撞，切勿受潮，使用時，請注意維護，以保證變壓器使用壽命。
6．各接點螺母應緊固，以免街頭打火，發熱燒壞接頭裝置。
7．為了確保變器安全，應裝設保護裝置（如熔斷器、熱脫扣器），可靠起到保護作用（過載保護裝置的斷流容量一般取額定容量的1.1倍）。
◆裝箱單
1．產品一臺 2．使用說明書一份 3．保險卡一張 4．合格證一份
◆技術參數及產品尺寸表(1000v以下電壓等級)
輸入電壓 | 額定電壓±10% | 環境溫度 | -15℃-+40℃ |
輸出電壓 | 額定電壓+5%(空載) | 海拔高度 | <1000m |
效率 | ≥95% | 相對濕度 | <90% |
波形失真 | 無附加波形失真 | 安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它爆炸性和腐蝕性介質. | |
功能 | 具有輸入電壓、輸出電壓、電流指示 | ||
保護 | 具有過流保護可長期無人值守工作 | ||
絕緣電阻 | ≥50m | ||
電氣強度 | 工頻正弦電壓2000v歷時1分鐘無擊穿及閃絡現象 | 凡不符合上述規定的特殊使用條件,應由使用單位和我廠協商確定 | |
過載能力 | 二倍的額定電流,維持1分鐘 | ||
規格型號及安裝尺寸 （ 0.5kva~5000kva）
型號 | 不帶外殼產品尺寸(cm)/重量(kg) | 帶外殼尺寸(cm)/重量(kg) | |
sg-5 kva | 30×15×25/35 | 45×25×30/56 | |
sg-6kva | 30×16×25/40 | 45×25×30/64 | |
sg-7kva | 35×15×30/45 | 50×25×35/80 | |
sg-8kva | 35×16×30/55 | 50×25×35/80 | |
sg-10kva | 42×21×42/90 | 60×32×65/130 | |
sg-15kva | 52×24×52/135 | 70×35×77/185 | |
sg-20kva | 52×24×52/180 | 70×35×77/220 | |
sg-30kva | 55×28×65/220 | 80×40×87/260 | |
sg-40kva | 61×30×65/265 | 90×50×95/320 | |
sg-50kva | 61×30×65/295 | 90×50×95/360 | |
sg-60kva | 70×32×66/370 | 100×50×105/440 | |
sg-80kva | 70×32×67/450 | 100×50×105/530 | |
sg-100kva | 75×35×68/490 | 100×50×105/570 | |
sg-120kva | 75×35×68 | 100×50×105/600 | |
sg-150kva | 85×37×68 | 120×65×115/690 | |
sg-180kva | 95×45×83 | 120×65×115/930 | |
sg-200kva | 95×45×83 | 120×65×115/1010 | |
sg-250kva | 95×45×83 | 120×65×115/1180 | |
sg-300kva | 105×45×95 | 120×70×125/1450 | |
sg-320kva | 105×45×95 | 130×50×135/1490 | |
sg-350kva | 105×45×95 | 130×50×135/1600 | |
sg-400kva | 115×55×105 | 140×60×145/1700 |
本產品的電壓比是660/480/380/220，電源相數是三相，額定功率是10.5-5000，防潮方式是開放式，冷卻方式是自然冷式，冷卻形式是干式，頻率特性是低頻，品牌是力威電源，繞組形式是三繞組，鐵心形式是殼式，鐵心形狀是E型，效率(η)是95%，型號是LW-SG，加工定制是是，應用范圍是隔離。
