電纜載流量（國家標準）對照表,電纜載流量計算公式

電纜載流量是指單根電纜線在傳輸電能時所允許通過的電流大小。電纜載流量與電纜材質、環境溫度、穿管數量等因數有關，這里列出電纜載流量計算公式。 電纜載流量在線計算工具依據設定的電纜材質，環境溫度、穿管數量，輸入電纜載流量可計算電纜截面積，輸入電纜截面積則可計算電纜載流量。本文根據國家標準電纜載流量的規則，總結出鋁電纜和銅電纜截面與最大載流量的關系，通過表格和口訣的方式方便電氣從業人員快速算出電纜截面和載流量之間的關系。

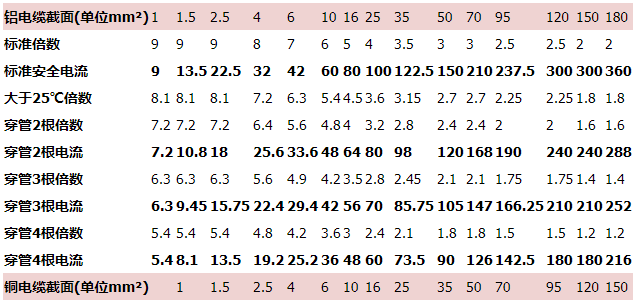

電纜載流量對照表

電纜載流量口訣

　　2.5下乘以九，往上減一順號走。

　　三十五乘三點五，雙雙成組減點五。

　　條件有變加折算，高溫九折銅升級。

　　穿管根數二三四，八七六折滿載流。

電纜載流量說明

　　1、本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出，而是“截面乘上一定的倍數”來表示，通過心算而得。由表可以看出：倍數隨截面的增大而減小。

　　2、“2.5下乘以九，往上減一順號走”說的是2.5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2.5mm導線，載流量為2.5×9＝22.5(A)。從4mm及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減1，即4×8、6×7、10×6、16×5、25×4。

　　3、“三十五乘三點五，雙雙成組減點五”，說的是35mm的導線載流量為截面數的3.5倍，即35×3.5＝122．5(A)。從50mm及以上的導線，其載流量與截面數之間的倍數關系變為兩個兩個線號成一組，倍數依次減0.5。即50mm、70mm導線的載流量為截面數的3倍；95、120mm”導線載流量是其截面積數的2.5倍，依次類推。

　　4、“條件有變加折算，高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可；當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如2.5平方毫米銅芯線等于4平方毫米鋁芯線，4平方毫米銅芯線等于6平方毫米鋁芯線，6平方毫米銅芯線等于10平方毫米鋁芯線。

備注：本公式采用工業用標準截面的電纜進行預估電纜載流量，得出的電纜載流量計算值采用就大原則，比如1平方毫米的鋁制電纜，在標準溫度下，穿管一根，最大載流量為9A;同樣條件下，在電纜載流量小于等于9A的情況下，本電纜載流量計算公式計算電纜截面為1平方毫米，一旦大于9A，比如9.1A，計算電纜截面為1.5平方毫米。
