接觸調壓器,O～250V，單相接觸調壓器

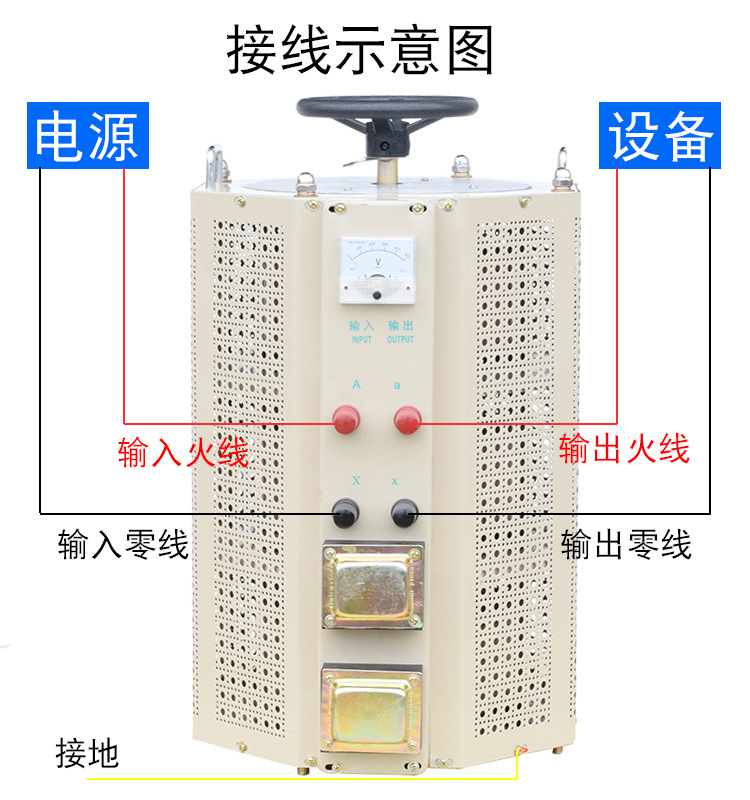

接觸調壓器能帶負載平滑地調節輸出電壓，可作為燈光控制、電熱控制、轉速控制等電源用。接觸調壓器分單相、三相兩種。單相調壓器是將220V電壓調到O～250V，單相調壓器A、X接線柱為輸入端，接市電220V，a，x接線柱為輸出端，接負載，單相調壓器的外形及接線分別如上圖、下圖所示。三相調壓器由三只單相調壓器組合而成，它的調壓范圍為0～380V。三相調壓器的A，B，C接線柱為輸入端，王晶接380v，a，b，c接線柱為輸出端，接負載，另外，0接線柱為三相星形連接的中性點，接零線。

使用接觸調壓器時要注意以下幾點：　　

(1)新安裝的調壓器或長期不用的調壓器，在運行前必須用兆歐表測量其線圈對地的絕緣電阻，其阻值不低于0．5MΩ時方能通電使用，否則應進行烘干處理。烘干后應檢查各個緊固件是否松動，如松動應緊固，然后用兆歐表再測絕緣電阻，達到要求，方能使用。　　

(2)電源電壓應符合調壓器銘牌上的額定輸入電壓值。　　

(3)調壓器外殼必須接地良好，以確保人身安全。

接觸調壓器的應用是最廣泛的調壓器，它是借助于電刷在繞組導電線的磨光表面上接觸位置的變化，而獲得電壓比連續可調的一種自耦變壓器。
