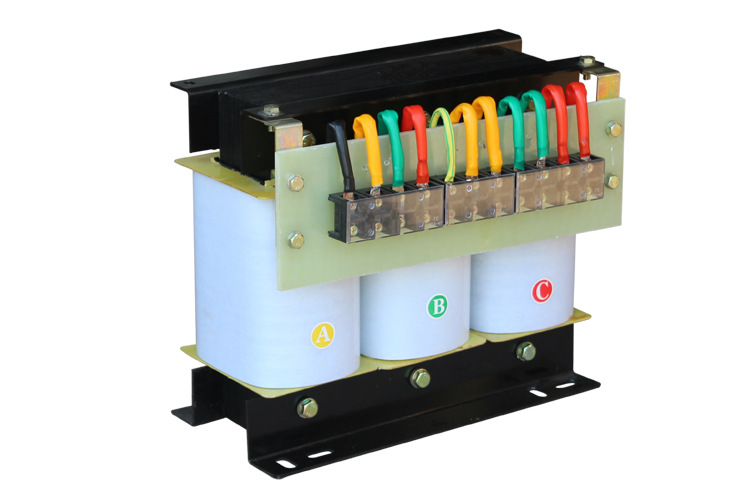

DG、SG系列單、三相干式變壓器，是我公司多年來采用優質材料和先進的工藝技術而生產，具有防潮、維護方便等優點，能深入負荷中心，可用于地鐵、高層建筑、機場、車站、碼頭、企業及隧道等輸配電場所。DG、SG系列單、三相干式變壓器，主要用于交流50—60Hz，電壓不超過15000V的各種供電場所、產品的各種輸入、輸出電壓、聯接組別、抽頭線組容量的分配，均可根據用戶要求進行精心設計與制造。
※使用條件(DG、SG單三相干式變壓器)
1、環境溫度：-15℃—+40℃
2、海拔高度：3、相對濕度：4、安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它爆炸和腐蝕性介質。
5、凡不符合上述規定的特殊使用條件，應由使用單位和我廠協商確定。
※主要技術特征(DG、SG單三相干式變壓器)
1、輸入電壓：額定電壓±10%
2、輸出電壓：額定電壓+5%（空載）
3、效率：≥98%
4、波形失真：無附加波形失真
5、功能：具有輸入電壓、輸出電壓、電流等指示
6、保護：具有過流保護
7、可長期連續長期無人值守工作
8、絕緣電阻：≥50MΩ
9、電氣強度：工頻正弦電壓2500V歷時一分鐘無擊穿及閃絡現象
10、過載能力：二倍的額定電流，維持一分鐘。
※外形尺寸(DG、SG單三相干式變壓器)
型號(KVA) | 外形尺寸 | 安裝尺寸(cm) | 外殼尺寸 | 變壓器重量(kg) |
SG-10 | 42×21×42 | 135×310 | 70×35×77 | 90 |
SG-20 | 52×24×52 | 155×400 | 70×35×77 | 180 |
SG-30 | 55×28×65 | 165×400 | 80×40×87 | 220 |
SG-40 | 61×30×65 | 170×400 | 80×40×87 | 265 |
SG-50 | 61×30×65 | 175×400 | 100×50×104.5 | 295 |
SG-60 | 70×32×66 | 190×450 | 100×50×104.5 | 370 |
SG-70 | 70×32×66 | 190×450 | 100×50×104.5 | 400 |
SG-80 | 70×35×67 | 195×450 | 100×50×104.5 | 450 |
SG-100 | 75×35×68 | 210×450 | 100×50×104.5 | 490 |
SG-120 | 75×35×68 | 215×450 | 100×50×104.5 | 520 |
SG-150 | 85×37×68 | 230×450 | 120×65×114.5 | 650 |
SG-200 | 95×45×68 | 290×450 | 120×65×114.5 | 850 |
SG-250 | 95×45×83 | 290×450 | 120×70×124.5 | 1080 |
SG-300 | 105×49×95 | 290×450 | 120×70×124.5 | 1350 |
