油浸式感應式穩壓器構造原理及技術參數

油浸式感應式穩壓器可以將輸入電壓（304-456V）范圍的輸入電壓自動穩定在400V輸出。使末端各類機器正常工作。本升壓器有過載能力強，防潮防水，無觸點，免維護，過載保護等功能。自推出以來深受各隧道施工單位用戶好評。下面我們來了解一下油浸式感應式穩壓器構造原理及技術參數 。

　　一、構造原理

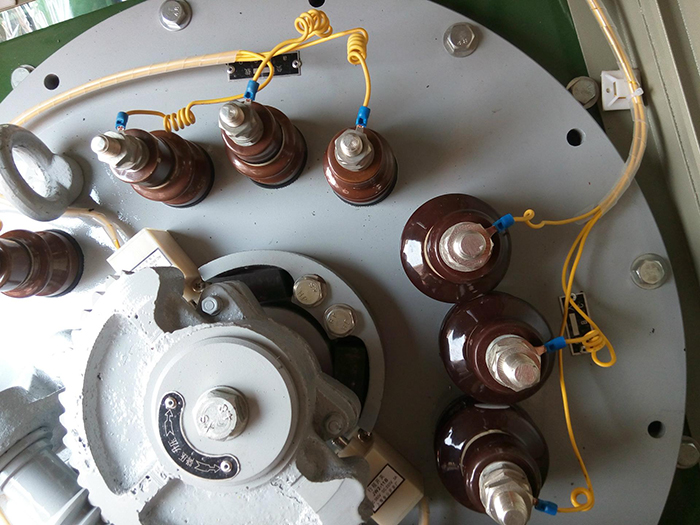

　　主要構造機件為轉子R和定子S組成，如圖所示。轉 子內繞組為一次繞組與供電線并聯，定子繞組為二次繞組與 負載串聯。當3～4間加于一定的一次電壓E1時，二次繞組 所感應電壓以此倆繞組之相位角θ的變動，而隨著變化。則E2＝E1cosθ可以連續變化，若將功贖2～3間連結在一 起，1～4間之端電壓等于E1＋E2＝E1（1＋cosθ），于是 　倆繞組同方向平行時，1～4間的端電壓為最>大，等于 　E1＋E2，至于倆端相互成直角，二次繞組沒有感應電 壓，E2＝θ，端電壓等于供電電壓E1時，若轉子繼續再轉 θ大于90？，二次繞組亦有感應電壓存在，但感應電壓 　E2與E1相反時，端電壓等于E1～E2，之差。

　　綜上所述，知道一次二次的相對位置，在有負載時亦可以 從一次磁通量的變化，連續調整改變電壓。其優點在于制 造容量大，瞬間超載能力強，故障率低。

　　二、特點簡介

　　1、線圈采用日制高磁束H14硅鋼片，H級銅線，耐高溫諾美式絕緣材料。

　　2、利用電感原理制造，無碳刷磨損問提，故障率低、不產生火花、安全性能高、使用年限長、可達15年之久。

　　3、電壓調整方式：非段式、電壓呈線性升降，輸出最準確。

　　4、三園一次性下料，復式整體沖模，進槽配合，空載損耗小，躁音低。

　　5、PC板采用雙層玻璃纖維板，采用工業級零件，壽命長，不易故障。

　　6、人性化設計觸控式調整設定輸出電壓，簡易迅速。

　　7、內部結構完全模組化，PC板控制線采用插銷式，維修保養容易。

　　8、異常電壓警報功能：當電壓過高、過低時，此時內部鋒鳴器會報警。

　　9、超載保護功能：負載容量超過穩壓器容量時，會自動報警，以保護內部控制板及主線不致燒毀。

　　三、主要技術參數

　　1、穩壓范圍：額定輸入范圍380V±20％

　　2、穩壓精度：380V±1％（可調）

　　3、應變時間：＜0.5S

　　4、輸出效率：95％以上

　　5、波形失真：無失真（與輸入波行形相比）

　　6、工作環境：0℃～＋40℃

　　7、散熱方式：油入自冷式（10號變壓油）

　　8、過載能力：允許1.2倍額定電流1小時過載
