隔離變壓器的作用及原理、接線方式

隔離變壓器作用

隔離變壓器的主要作用是：使一次側與二次側的電氣完全絕緣，也使該回路隔離。 另外， 利用其鐵芯的高頻損耗大的特點，從而抑制高頻雜波傳入控制回路。 用隔離變壓器使二次對地懸浮，只能用在供電范圍較小、線路較短的場合。此時，系統的對地電容電流小得不足以對人身造成傷害。還有一個很重要的作用就是保護人身安全！隔離危險電壓。

隔離變壓器性質

隔離變壓器屬于安全電源，一般用來機器維修保養用起保護、防雷、濾波作用。隔離變壓器是一種1/1的變壓器。初級單相220V，次級也是單相220V。或初級三相380V，次級也是三相380V。首先通常我們用的交流電源電壓一根線和大地相連，另一根線與大地之間有220V的電位差。人接觸會產生觸電。而隔離變壓器的次級不與大地相連，它的任意兩線與大地之間沒有電位差。人接觸任意一條線都不會發生觸電，這樣就比較安全。其次還有隔離變壓器的輸出端跟輸入端是完全“斷路”隔離的，這樣就有效的對變壓器的輸入端（電網供給的電源電壓）起到了一個良好的過濾的作用。從而給用電設備提供了純凈的電源電壓

隔離變壓器原理

隔離變壓器的原理和普通變壓器的原理是一樣的。都是利用電磁感應原理。隔離變壓器一般是指1：1的變壓器。由于次級不和地相連。次級任一根線與地之間沒有電位差。使用安全。常用作維修電源。隔離變壓器不全是1：1變壓器。控制變壓器和電子管設備的電源也是隔離變壓器。車床控制變壓器等電源都是隔離變壓器。如為了安全維修彩電常用1比1的隔離變壓器。隔離變壓器是使用比較多的，在空調中也是使用的。  一般變壓器原、副繞組之間雖也有隔離電路的作用，但在頻率較高的情況下，兩繞組之間的電容仍會使兩側電路之間出現靜電干擾。為避免這種干擾，隔離變壓器的原、副繞組一般分置于不同的心柱上，以減小兩者之間的電容；也有采用原、副繞組同心放置的，但在繞組之間加置靜電屏蔽，以獲得高的抗干擾特性。靜電屏蔽就是在原、副繞組之間設置一片不閉合的銅片或非磁性導電紙，稱為屏蔽層。銅片或非磁性導電紙用導線連接于外殼。有時為了取得更好的屏蔽效果，在整個變壓器，還罩一個屏蔽外殼。對繞組的引出線端子也加屏蔽，以防止其他外來的電磁干擾。這樣可使原、副繞組之間主要只剩磁的耦合，而其間的等值分布電容可小于0.01pF，從而大大減小原、副繞組間的電容電流，有效地抑制來自電源以及其他電路的各種干擾。

隔離變壓器接線方式

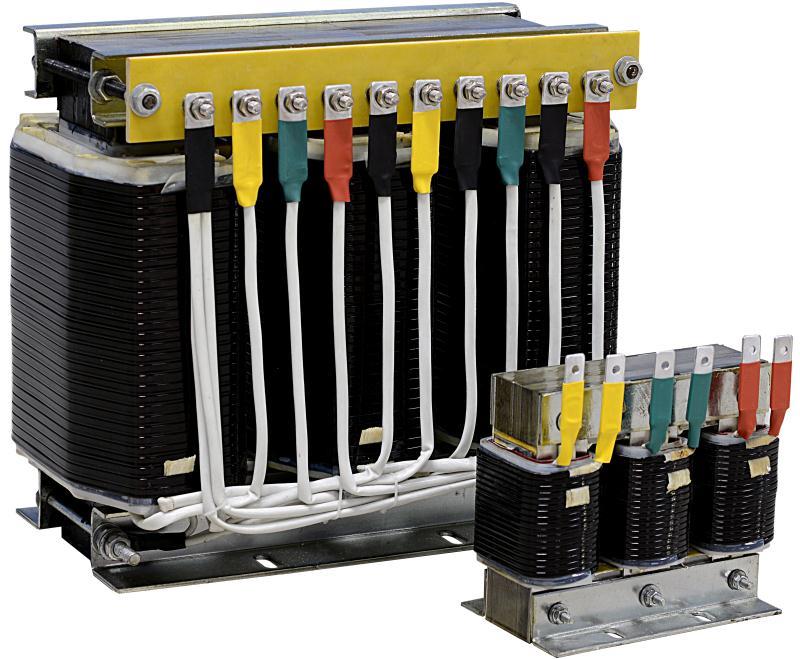

1、輸入、輸出三相電源線應按變壓器接線板母線顏色黃、綠、紅分別接A相、B相、C相，中性零線應與變壓器壓器中性零線相接，接地線與變壓器外殼（如變壓器有機箱應與箱體地線標志對應相連接）。檢查輸入輸出線，確認正確無誤。

2、先空載通電，觀察測試輸入輸出電壓符合要求。同時觀察機器。內部是否有異響、打火、異味等非正常現象，若有異常,請立即斷開輸入電源。 3、當空載測試完成且正常后，方可接入負載。

隔離變壓器的過載能力干式變壓器的過載能力與環境溫度、過載前的負載情況(起始負載)、變壓器的絕緣散熱情況和發熱時間常數等有關，若有需要，可向生產廠索取干變的過負荷曲線。
