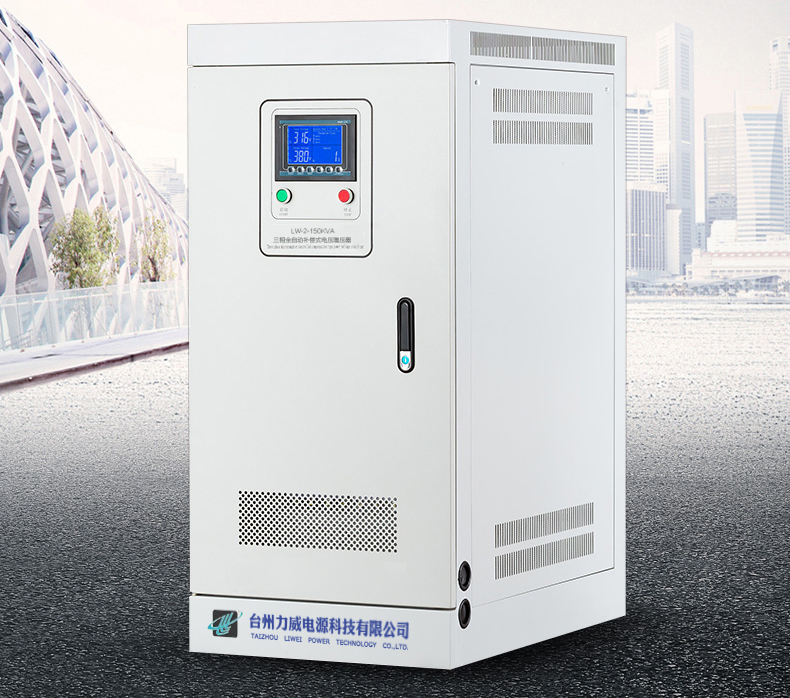

大功率電力穩壓器,工業穩壓器,工業電力穩壓器

DBW、SBW、SBW-F系列單、三相大功率電力穩壓器是我公司在參照國際同類產品、結合我國國情的基礎上研制生產的新一代節能型工業電力穩壓器，工業穩壓器可適用任意負開，具有容量大、效率高、穩壓范圍寬、精度高、保護功能強、無波形畸變、運行可靠、維護簡便等特點。

穩壓器，顧名思義，就是使輸出電壓穩定的設備。所有的穩壓器，都利用了相同的技術實現輸出電壓的穩定輸出電壓通過連接到誤差放大器（Error Amplifier）反相輸入端（Inverting Input）的分壓電阻（Resistive Divider）采樣（Sampled），誤差放大器的同相輸入端（Non-inverting Input）連接到一個參考電壓Vref。 參考電壓由IC內部的帶隙參考源(Bandgap Reference)產生。 誤差放大器總是試圖迫使其兩端輸入相等。為此，它提供負載電流以保證輸出電壓穩定。

+ 工業穩壓器適用范圍

廣泛用于郵電、工礦企業、學校、鐵路、醫院、印刷、科研等所有需要電壓正常的場合，和部分供電設備及重要設備配套。

工作原理

　 　由于部分電器中含有線圈組件，在通電初期會產生阻礙電流的渦流，渦流的產生既會削弱到電器啟動時的瞬時電壓，導致啟動緩慢，又會加強斷路后產生的瞬時電 壓，可能產生火花損壞電路。此時便需要一個穩壓器來保護電路的正常運行。 　　穩壓器由調壓電路、控制電路、及伺服電機等組成，當輸入電壓或負載變化時，控制電路進行取樣、比較、放大，然后驅動伺服電機轉動，使調壓器碳刷的位置 改變，通過自動調整線圈匝數比，從而保持輸出電壓的穩定。容量較大的穩壓器，還采用電壓補償?shù)脑砉ぷ鳌?/p>

力威工業電力穩壓器主要技術參數

項目單相三相（三相四線制，分調式） 　　

穩壓器輸入電壓范圍 160V～250V 相電壓為160V ～ 250V 　　

線電壓為280V ～ 430V 　　

穩壓器輸出電壓 220V或110V 相電壓220V線電壓380V 　　

穩壓器過電壓保護值 246V±4V 相電壓246V±4V（以相電壓為準） 　　

線電壓426V 　　

穩壓器穩 壓 精 度 ±3% 　　

A.穩壓器有一個輸入電壓適應范圍。IEC標準為輸入電壓在額定值的±10范圍內變化.超出范圍即自動聲光報警且不能使輸出電壓穩定在要求范圍內. 　　

B.輸出電壓調整率,是輸入電壓的變化而引起輸出量變化的效應﹐當負載為額定值時﹐將輸入電壓按源電壓范圍由額定值向上調到上限值和往下限值,測量輸出電壓的最大變化量(±)。此值越小越好﹐是衡量交流穩壓器性能的重要指標。 　　

C.負載調整率:是負載的變化引起輸出量變化的效應。改變負載電流大小﹐測量輸出電壓的變化量(±)。此值越小越好﹐也是衡量浦順交流穩壓器性能的重要指標。 　　

D.輸出電壓相對諧波含量(亦稱輸出電壓失真度), 通常用THD表示,是諧波含量的總有效值與基波有效值之比﹐當負載為額定值﹑輸入電壓失真度滿足基準條件時(一般應小于3)﹐在輸入電壓為最低值﹑額定值和最高值時測量輸出電壓失真度﹐取其最大者.此值越小越好. 　　

E.效率:是輸出的有功功率P0與輸入的有功功率Pi之比(百分?jǐn)?shù))﹐ 　　

F.負載功率因素 　　穩壓器容量都用伏安(VA)或千伏安(KVA)值表示﹐是負載中除純電阻性負載外﹐還有感性和容性負載﹐即負載中除有功功率外﹐還有無功功率。這個指針反映了交流穩壓電源帶感性及容性負載的能力。 　　

一般交流穩壓電源,負載功率因素cosφ為0.8﹐當產品為1KW時﹐輸出的有功功率(即帶阻性負載的能力)最大 為800W.如果產品用1KW表示時(cosφ仍為0.8)﹐可輸出有功功率1KW﹐這時可輸出的功率S=1000/0.8=1250VA。負載功率因素 數值較小時﹐表示電源設備適應電抗性負載的能力較強。 　　

G.交流穩壓器的參數還有輸出功率﹑輸入頻率﹑源頻率效應﹑隨機偏差(時間漂移)﹑空載輸入功率﹑源功率因素(此值與負載功率因素不同﹐希望越大越好﹐最大為1)﹑源電流相對諧波含量﹑音頻噪聲等項﹐三相交流穩壓電源﹐還有三相輸出電壓不平衡度等﹐這些指針的定義及測試方法可參考有關標準。
