整流變壓器是輸入交流電輸出直流電的電源變壓器。整流設備的特點是原邊輸入交流，而副邊輸出通過整流元件后輸出直流。 作為整流裝置電源用的變壓器稱為整流變壓器。工業用的整流直流電源大部分都是由交流電網通過整流變壓器與整流設備而得到的。整流變壓器是專供整流系統的變壓器。
ZSG系列三相整流變壓器，為戶內空氣自冷式，電解、電鍍、有色金屬冶煉、工礦電氣交通等均普遍采用直流電源，整流變壓器系列用作整流網絡前的主變壓器。
本系列產品鐵芯選用優質晶粒取向冷軋硅鋼片，鐵柱和鐵軛為多級階梯迭積的圓截面或矩形截面。線圈是由銅導線或銅箔繞制，根據容量、電壓和電流的不同，初級線圈分圓筒式繞組或餅式繞組，次級線圈分螺旋式繞組或連續式繞組，初、次級線圈的出線頭引至固定的接線板或接線銅排，絕緣等級分為B級、F級和H級。
產品分開啟式和防護式，防護式需加罩殼。

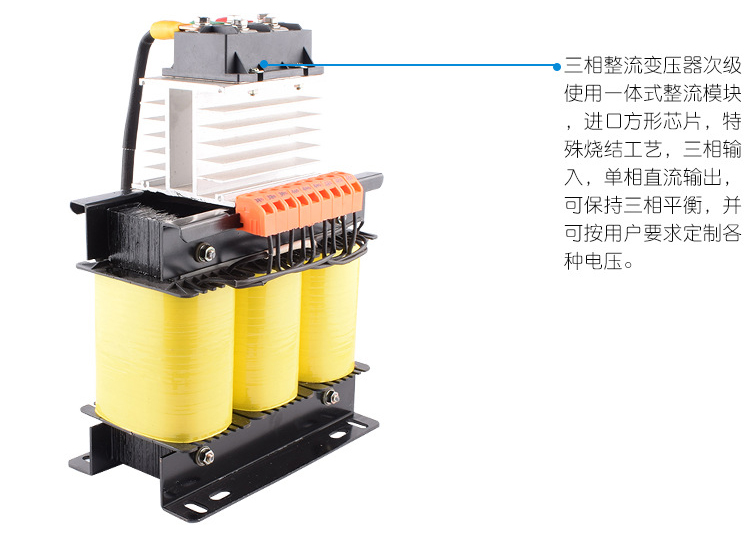

三相整流變壓器,原理圖
主要技術參數表（下面為常規參數特殊電壓可以咨詢我廠訂制）
型號 | 額定功率（KVA） | 輸入電壓（V） | 輸出電壓（V） | 自重（kg） | |
ZSG-5KVA | 5 | 220/380 | 110/1000 | 50 | |
ZSG-7KVA | 7 | 220/380 | 110/1000 | 60 | |
ZSG-11KVA | 11 | 220/380 | 110/1000 | 70 | |
ZSG-15KVA | 15 | 220/380 | 110/1000 | 90 | |
ZSG-20KVA | 20 | 220/380 | 110/1000 | 100 | |
ZSG-25KVA | 25 | 220/380 | 110/1000 | 109 | |
ZSG-30KVA | 30 | 220/380 | 110/1000 | 120 | |
ZSG-35KVA | 35 | 220/380 | 110/1000 | 140 | |
ZSG-40KVA | 40 | 220/380 | 110/1000 | 180 | |
ZSG-50KVA | 50 | 220/380 | 110/1000 | 200 | |
ZSG-60KVA | 60 | 220/380 | 110/1000 | 220 | |
ZSG-80KVA | 80 | 220/380 | 110/1000 | 240 | |
ZSG-100KVA | 100 | 220/380 | 110/1000 | 280 | |
ZSG-120KVA | 120 | 220/380 | 110/1000 | 300 | |
ZSG-150KVA | 150 | 220/380 | 110/1000 | 310 | |
ZSG-180KVA | 180 | 220/380 | 110/1000 | 320 | |
ZSG-200KVA | 200 | 220/380 | 110/1000 | 350 | |
ZSG-250KVA | 250 | 220/380 | 110/1000 | 380 | |
