變壓器與穩壓器的區別在哪里？穩壓器能改變壓器嗎？有區別嗎？

穩壓器原理圖

我們知道，變壓器是利用磁場轉換成電的。把一個線圈通上交流電，就會產生交變的磁場，再把這個交變的磁場穿過另一個線圈，另一個線圈上就會感應出電壓，這就是變壓器的原理，變壓多少和這兩個線圈的匝數有關；簡單的說，變壓器是利用磁耦合的原理，都由原副邊繞組(線圈)組成，線圈兩端電壓大小和線圈匝數成正比，所以原副邊線圈匝數的比值就決定了這臺變壓器的變比。很顯然變壓器沒有穩壓作用，因?yàn)楦边呺妷弘S原邊電壓變化而變化。

穩壓器則是利用的負反饋原理，打個比方說，將自來水的龍頭開到一半，在龍頭的出口處裝上一個傳感器，能夠檢測出出水量的多少，如果出水量大了，就自動的將水龍頭關小一點，如果出水量小了，就自動的將水龍頭開大一些，這樣一直保持出水量恒定。穩壓器原理大致如此，在穩壓器中有一個可以檢測出輸出電壓變化的電路(誤差放大器反相輸入端的分壓電阻采樣電路，這個電路現在可以縮小到只有一個集成芯片)，當輸出電壓改變時，檢測出輸出電壓變化的電路由芯片提供反饋給私服電機，再由私服電機帶動轉臂自動的調整電刷的所在位置，從而使輸出電壓穩定，這是最簡單的穩壓器。

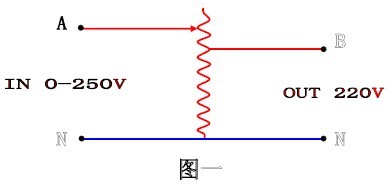

穩壓器能改變壓器嗎？有區別嗎？看圖一。這是一張單相自耦穩壓器的原理圖，是不是和自耦變壓器原理一樣，區別就是穩壓器的一次側是可以移動的，用來改變?cè)褦?shù)比，而變壓器則是固定的匝數比，由此得出穩壓器能改變壓器用，只要注意變比的電流，不要超過穩壓器的一次額定電流就行。

綜上所說，我們知道了變壓器與穩壓器的區別在哪里，變壓器是沒有穩壓的作用，但利用負反饋技術可以設計出具有穩壓作用的變壓器，這是沒有問題的，但我們常見的變壓器都不是這樣的。變壓器在恒定的輸入電壓范圍內輸出電壓變化是不大的，和我們所說的穩壓不是一個概念。所有的穩壓器，都利用了相同的技術實現輸出電壓的穩定．輸出電壓通過連接到誤差放大器反相輸入端的分壓電阻采樣，誤差放大器的同相輸入端連接到一個參考電壓。誤差放大器總是試圖迫使其兩端輸入相等。為此，它提供負載電流以保證輸出電壓穩定(也就是負反饋)。
