發布時間：2018-10-08
瀏覽：13359 次

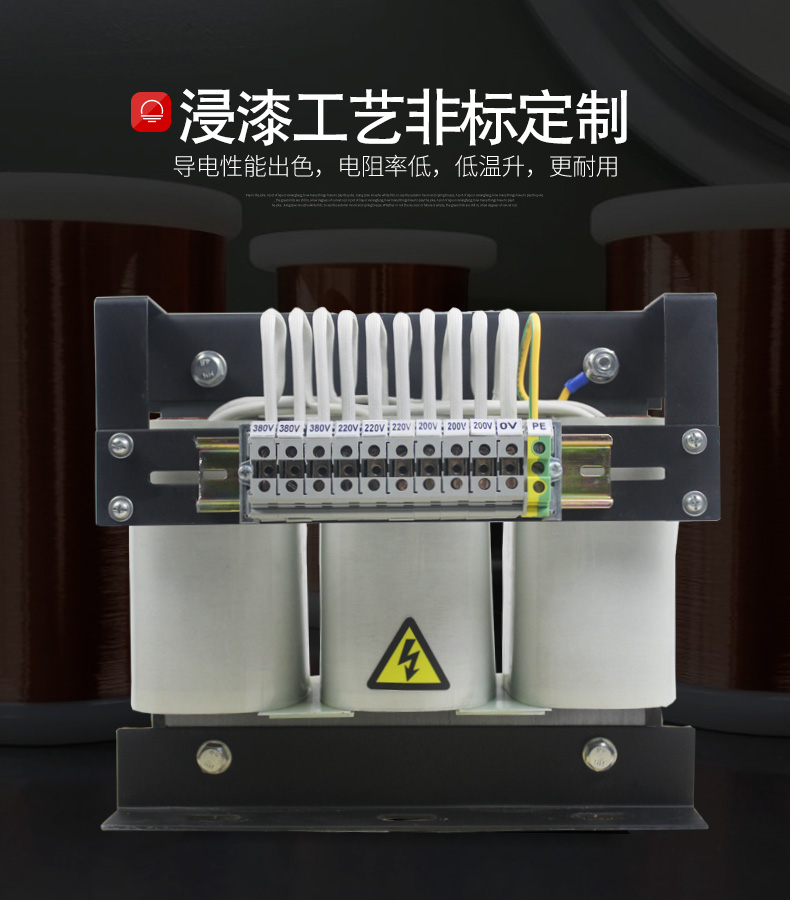

SBK系列三相控制變壓器主要用于各種低壓成套電氣、進出口設備、精密機床、UPS、電鍍、照明、加熱、通信、化工等行業設備的控制電力、電源之用。該產品是專門針對中國電網與交流伺服電機所需電壓不匹配而設計的超小體積三相控制變壓器，還有BK控制變壓器。改變了現傳統變壓器的笨重、發熱、耗電、安裝難的問題；不對電網造成污染（純正玄波），是工業控制系統中解決電源適配器問題的理想產品，在性能上有質的飛躍。
產品廣泛應用于三菱、安川、松下、三洋、臺達、東元、富士、日立、歐姆龍、AB、法拉克、施耐德、路斯特、科比、倫茨等所有進口，國產伺服系統；該變壓器的容量可以從0.5KVA到80KVA,滿足了所有伺服電機電壓的匹配。
技術參數
容量 | 單相：0.1KVA-500KVA三相：1KVA-3000KVA |
輸入電壓 | 根據用戶需求訂制各種電壓（3000V以下電壓）如：220V/270V/380/415V |
輸出電壓 | 根據用戶需求訂制各種電壓（3000V以下電壓）如：24V/36V/200V/220V/380V/660V |
輸出電壓準確性 | ±1% |
電壓變動率 | ≤1.5% |
輸出波形失真度 | 無波形失真 |
絕緣等級 | F級、H級、HC級可供選擇（常規為F級） |
工作效率 | ≥98% |
適用頻率 | 50/60Hz |
聯接方式 | Y/Y，Y/△，△/Y，△/△任益組合 |
過載能力 | 允許超過1.2倍額定負載工作4小時（可長期滿載） |
噪聲 | ≤35dB |
溫升 | ≤60℃ |
絕緣電阻 | ≥150MΩ |
抗電強度 | 2500VAC/1min |
冷卻方式 | 干式風冷 |
工作環境 | 溫度：-20～+45℃濕度：≤90% |
工作場所 | 海拔高度：≤5000m，無腐蝕性氣體及導電粉塵 |
執行標準 | 產品符合VDE0550、IEC439、JB5555、GB226等國際國家標準 |
規格型號及安裝尺寸
規格 | 輸入電壓 | 輸出電壓 | 產品尺寸/重量 |
SBK-5KVA |
1140V
|
440V | 30×15×25/35 |
SBK-6KVA | 30×16×25/40 | ||
SBK-7KVA | 35×15×30/45 | ||
SBK-8KVA | 35×16×30/55 | ||
SBK-10KVA | 42×21×42/90 | ||
SBK-15KVA | 52×24×52/135 | ||
SBK-20KVA | 52×24×52/180 | ||
SBK-30KVA | 55×28×65/220 | ||
SBK-40KVA | 61×30×65/265 | ||
SBK-50KVA | 61×30×65/295 | ||
SBK-60KVA | 70×32×66/370 | ||
SBK-80KVA | 70×32×67/450 | ||
SBK-100KVA | 75×35×68/490 | ||
SBK-120KVA | 75×35×68 | ||
SBK-150KVA | 85×37×68 | ||
SBK-180KVA | 95×45×83 | ||
SBK-200KVA | 95×45×83 | ||
SBK-250KVA | 95×45×83 | ||
SBK-300KVA | 105×45×95 | ||
SBK-320KVA | 105×45×95 | ||
SBK-350KVA | 105×45×95 | ||
SBK-400KVA | 115×55×105 |
用戶在購買產品時，請明確以下幾點：
1、變壓器的基本型號、額定容量（或輸出電流）
2、變壓器的輸入電壓或輸出電壓，三相需注明初級、次級聯結組別；
3、提供次級電壓時最好再提供各輸出電壓的容量分配；
4、是否需要防護罩殼
更持久、更耐用、更穩定、更高效
