電壓暫降是負荷電壓yx值降z(mì)額定值的10%～90%，持續時間為0.5個周期z1分鐘的現象。電壓短時中斷是負荷電壓yx值10%，持續時間小于1分鐘的情況。隨著我國?經濟的快速發展，電力負荷結構發生變化，對電壓暫降和電壓短時中斷的負荷日益增多。

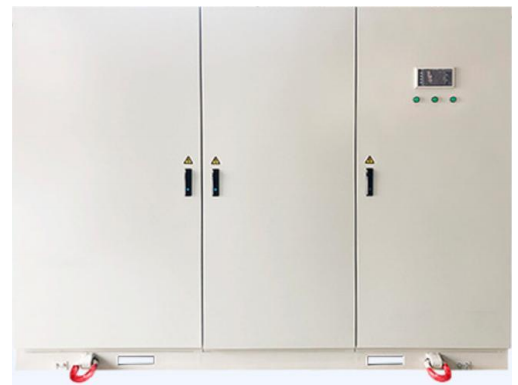

動態電壓恢復器(DVR)是解決電壓暫降和短時中斷問題的設備。臺州力威DVR裝置的核心為換流器，其采用以可關斷器件IGBT為核心的模塊化結構。10kV DVR采用H橋級聯結構，利用PWM移相控制技術，降低輸出波形的諧波含量。380V DVR采用單個功率模塊結構，結構緊湊。

動態電壓恢復器特點：
快速的電壓暫降檢測技術；級聯H橋換流器結構設計；完善的保護策略；免維護：使用直流電容進行穩壓，摒棄傳統的電池元件，無更換電池的需要，減小了維護費用與工作量；損耗小：系統電壓正常時，工作在電子旁路狀態，只有在發生電壓跌落的情況下進行補償；壽命長：由于只在補償期間，裝置核心部分才有能量的交換，這種特殊的工作方式的提高了裝置整體的壽命。

DVR電壓暫降治理裝置的應用與發展

動態電壓恢復器DVR原理
