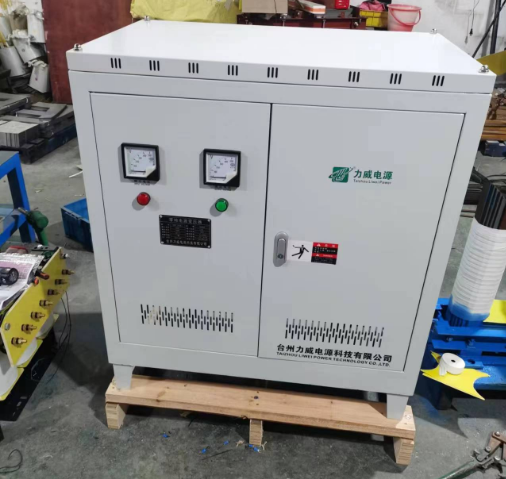

3線轉4線隔離變壓器380v變380v（1:1變壓器）

3線轉4線隔離式變壓器是雙繞組變壓器，380v變380v（1:1變壓器），在電網中不僅具有變壓功能，還可以把輸入繞組和輸出繞組在電氣上安全隔離，用以避免同時觸及帶電體（或因絕緣損壞而可能帶電的金屬部件）和地所帶來的危險，可以隔離電網對 設備的三次諧波，保護機器產生的發熱和絕緣材料的壽命減少，且具有抑制各種干擾的作用。 產品適用于交流50Hz或60Hz，輸入、輸出電壓1000V以下的低壓輸配電場所，常用于各類進口設備和需 要特殊電壓的用電設備。

特點

(1) 節能低噪：

采用優質冷軋硅鋼片疊裝，耐高溫的高絕緣性能材料制造，線圈留有通風槽，有效降低線圈溫度；采用特殊樹脂浸漆，有效降低了運行時的震動和噪聲。

(2) 高可靠性：

結構合理，波形不失真，能長時間連續運行，使用方便可靠，性能指標完全符合干式電力變壓器標準要求。

(3) 環保特性：

產品具有耐熱性、防潮性、穩定性、化學兼容性、低溫性、抗輻射性和無毒性。

2. 技術參數

(1) 容 量：單相：1KVA～200KVA 三相：3KVA～1500KVA （特殊容量可定制）

輸入電壓：單相：220V /208V/120V/110V/100V (特殊電壓可定制）

輸出電壓：單相：110/100V/220V /208V/120V (特殊電壓可定制）

三相：380V/400V/415V/440V/480V/220/200V /208（特殊電壓可定制）

三相：220/200V /208V/380V/400V/415V/440V/480V（特殊電壓可定制）

(聯 結 組：△/Y任意組合 適用于隔離變壓器 （特殊可定制）

率：50Hz/60Hz 頻 變壓器的額定容量按下式計算（請與我銷售技術員聯系）

絕緣等級：H/F/B級

絕緣電阻：>5MΩ

耐壓試驗：2000V/min

P —變壓器額定（輸出）容量（KVA）

波形畸變：≤0.1% m —相數 單相: m=1 三相: m=3

I 2 —額定輸出電流（A）

(10) 溫 升：<90℃

U 2 —額定輸出電壓（V） （三相為線電壓）

(11) 散熱方式：自然風冷或溫控強迫風冷

▲ 注意：

① 以上為我司常規產品的技術參數，不作為客戶驗收產品的依據，產品驗收應依據合同書中的技術參數約定。

② 客戶如有特殊要求，可與本公司相關部門協商。

1:1變壓器的作用

1:1變壓器是一種隔離變壓器，其輸入和輸出的繞組匝數相同，沒有改變輸入和輸出電壓的大小。3線轉4線隔離變壓器380v變380v也是1:1變壓器，它主要有以下作用：

隔離和阻止電流流動：1:1變壓器可以阻止電流在電路中流動。雖然它的輸入和輸出電壓相同，但通過變壓器的絕緣和磁耦合，它可以隔離電路的不同部分，阻止電流直接流向另一端。

防止電氣干擾：在一些電子設備和電路中，1:1變壓器可以用來隔離電氣干擾。通過使用變壓器隔離，它可以幫助防止電氣噪音或干擾從一個電路傳播到另一個電路。

適配信號：在一些情況下，1:1變壓器也用于適配信號。例如，音頻設備中使用的隔離變壓器可以用于匹配不同設備之間的信號，以減少噪音和信號損失。

安全性和隔離：1:1變壓器可以提供額外的安全性和隔離。在一些特殊應用中，為了保護設備或操作者的安全，這種隔離和阻止電流流動的功能非常重要。

總的來說，1:1變壓器雖然不改變電壓大小，但其隔離和阻止電流流動的特性使得它在電路設計中具有重要作用，用于保護設備、適配信號和防止電氣干擾。
