數控機床報警故障分析與維修方法（數控系統電壓過低原因）

在數控機床的組成部分中，數控機床CNC電源單元是一個比較容易發生故障的單元，下面針對數控機床CNC電源單元不能供電的故障簡要講解故障分析與維修方法。通常數控機床CNC單元的電源上會具有兩個指示燈，一個是電源指示燈，當電源工作正常時會亮綠色；一個是電源報警指示燈，當電源出現故障時亮紅色，以提醒數控機床維修人員CNC電源單元出了故障。本文所說的CNC電源單元，包括電源輸入單元和電源控制部分。

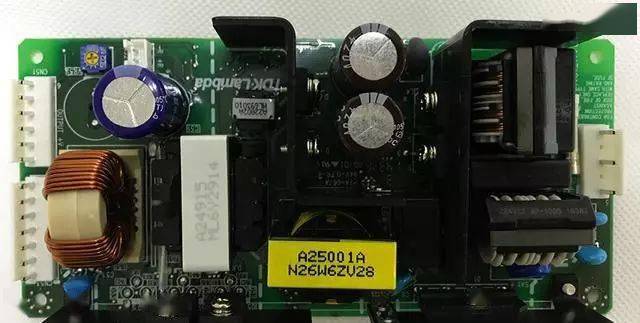

數控機床電源板

當數控機床CNC電源不能接通，電源工作指示燈不亮?xí)r，主要應檢查以下部分：

(1) 電源單元的保險F1、F2已熔斷。

這是因?yàn)檩斎敫唠妷阂穑蛘呤请娫磫卧旧淼脑骷褤p壞。

(2) 輸入電壓低。

請檢查進入電源單元的電壓，電壓的容許值為AC 200V+10%，50HZ±1HZ。

(3) 電源單元不良，內有元損壞。

如果數控機床CNC電源出現電源指示燈亮，報警燈也不亮，但電源卻沒有輸出的故障時，主要的故障原因及排除方法是：這時是因?yàn)殡娫唇油ǎ∣N）的條件不滿足。

由下面的開關電路，電源接通的條件如下：電源的接通條件有三個：a、源ON按鈕閉合。b、 電源OFF按鈕閉合。c、外部報警接點打開。

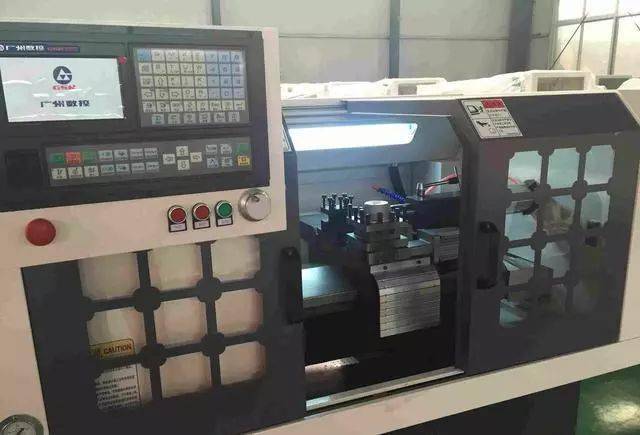

數控機床專用穩壓器（CNC穩壓電源）

當數控機床CNC電源單元出現報警燈亮紅色時，主要的故障原因及排除方法是：

24V輸出電壓的保險熔斷

①. 9"顯示器屏幕使用+24V電壓，應重點檢查+24V與地是否短路的情況。

②．顯示器/手動數據輸入板不良。

24E的保險絲有沒出現熔斷情況

①+24E是供外部輸入/輸出信號用的，參照下圖檢查外部輸入/輸出回路是否短路。

②外部輸入/輸出開關引起+24E短路或系統I/0板不良。

4.5V電源的負載電路可能存在短路故障

檢查方法：把+5V電源所帶的負荷一個一個地拔掉，每拔一次，必須關電源再開電源。當拔掉任意一個+5V電源負荷后，電源報警燈熄滅，那么，可以證明該負荷及其連接電纜出現故障。請注意：當拔掉電機編碼器的插頭時，如果是絕對位置編碼器，還需要重新回零，機床才能恢復正常。系統的印刷電路板上可能存在短路故障，請用萬用表測量+5V，±15V、+24D與OV之間的電阻。

必須在電源關的狀態下測量。

①. 把系統各印刷板一個一個地往下拔，再開電源，確認報警燈是否再亮。

②. 如果當某一印刷板拔下后，電源報警燈不亮，那就可以證明該印刷板有問題，請更換該印刷電路板。

對于0系統，如果+24D與0V短路，更換時一定要把輸入/輸出板與主板同時更換。當計算機與CNC系統進行通訊作業，如果CNC通訊接口燒壞，有時也會使系統電源不能接通。

上面簡要講述了數控機床CNC電源單元不能供電的故障分析與維修方法，在對數控機床實際的維修工作中，數控機床維修人員應根據數控機床CNC電源單元出現的故障現象，結合數控機床CNC電源單元的工作原理進行分析和維修，以提高維修質量和排除故障的效率。
