變頻電源怎么選型，變頻電源的作用、特點

變頻電源容量的選型上出了點問題，通常有些時候，我們想當然的根據自己的負載功率大小來確定了電源功率大小，而疏忽了電源的本身特性，最終發現自己選的和實際自己理解的有出入，給自己帶來不便。在此，我也向這位朋友深表歉意，深刻意識到，有責任把有關電源的選型整理下分享給我親愛的客戶朋友們，希望能對你們的工作有所幫助。

變頻電源的作用：

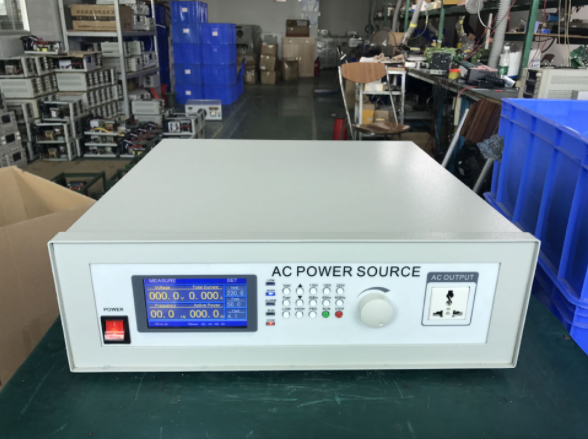

變頻電源 (AC POWER SOURCE) 是將市電通過功率變換電路轉變?yōu)樗枰碾妷汉皖l率的一種精密電源。由于世界各國電網指標不統一，生產出口產品都需要模擬不同國家的電網狀況，測試各種出口電器產品。過去采用發電機進行二次變頻，但耗電量大，噪音大，穩定性差．變頻電源能提供世界各國標準電網電壓及頻率。輸出電壓、頻率無級數字可調，適用于對出口電器產品進行電壓，頻率的老化測試。變頻電源也可以作為進口60HZ設備的供電電源．

變頻電源特點 ：

變頻電源采用正弦脈寬調制SPWM 設計、原裝進口三菱 1GBT 推動。反應快速，對100% 除載/加載，穩壓反應時間在2ms以內。波形純正，頻率高穩定，不產生干擾磁波（ EMI、EMC ）。變頻電源 不但是研發和實驗室， 計量室的最佳電源，也是EM/EMC/ 安規測試的標準電源。

變頻電源具有負載適應性強、效率高，穩定度佳，輸出波形品質好、操作簡便、體積小、重量輕的特點 。 針對世界各地不同電源種類，使用者不僅可以模擬世界各地電壓和頻率（ 40 ～ 70Hz ）作測試應用；其中按國家軍標特制的中頻電源還可以支援 400Hz，1000HZ 頻率的國防軍事偵測、航空電子及航海、通訊等應用設備 。

變頻電源選購原則及特殊定制

一、購買變頻電源時最好先了解您將要使用的負載性質，現見到的有五種負載形式：

1 、阻性負載，

2、感性負載

3、容性負載：

4、整流性負載；

5、混合型負載；

6、電能可反饋負載。

客戶在選擇電源時要根據負載性質的不同選擇不同的電源容量。

二、變頻電源容量選擇本公司生產的系列電源對一般負載類型無特殊要求，可適應阻、感性、容性、整流以及混合負載。樣本給出的技術參數是在額定狀態、阻性負載條件下測試的，在額定條件下，電源可長期運行。但考慮到電網電壓的波動、負載電流波峰系數、短時過載等因素，選擇電源容量時，應留有適當裕量，建議如下：

1、阻性負載： 電源容量 =1.1×負載功率

2、阻感或阻容負載: 電源容量 =1.1× 負載視在功率

3、電機負載： 電機負載直接起動時，起動沖擊電流約為額定電流的5-7 倍，起動時間一般在2秒之內。本系列電源2秒過載能力為2倍，超出此范圍，電源將過載保護。因此，考慮到起動容量，建議：直接起動的電機類負載，電源容量應為電機功率的3 倍。否則就采取軟起動措施，或定貨時特別說明。

4、整流負載： 其輸入回路包含整流二極管（或晶閘管）和濾波電容器，如果輸入回路無軟起動裝置，則在輸入開關合閘瞬間，負載可視為短路，將產生很大的沖擊電流，導致電源過流保護。如果經常出現大的起動沖擊電流，對負載回路也將造成不利影響，因此，建議：用戶的整流負載輸入回路應采用軟起動措施，對起動電流進行限制。本系列電源過流保護閥值約為額定值的4-5 倍，承受時間約為10毫秒 ，在此范圍內的沖擊電流，電源均可承受。由于整流負載電流為脈沖電流，電流波峰系數可達3-3。5 倍，因此對電源輸出電壓波形和長期運行出力均有一定影響，影響程度由負載電流波峰系數決定，通常，當負載電流波峰系數＞2 時，電源容量按下式選擇：

如果整流負載與其它對電壓波形要求較高的負載混用，則電源裕量還應在上述基礎上加大。

5、混合負載請按照不同負載所占比例綜合選取

6、電能可反饋負載，如可逆轉電機、調速電機負載，本公司生產的AF系列電源需要加特殊裝置，當可逆轉電機在突然變換方向時，因內部會產生較大的反向電動勢，形成反向電動勢極易損壞電源，電機內擇電源時，電源應具備泄放回路裝置，訂貨時顧客必須特別予以說明。

電源電壓、頻率、電流.容量等

關于電壓：

常規變頻變壓電源輸出電壓在100KVA以下有高低檔，單相高檔0-300V可調，低檔0-150V可調。三相線電壓高檔0-520V可調，低檔0-300V可調。另外說明下線電壓=1.732*相電壓

關于頻率：

常規變頻有50HZ/60HZ 45-65HZ 100HZ 200HZ 400HZ/300-500HZ連續可調等等，不過訂貨時需說明。

關于電流：

功率=電壓*電流 （三相的算法：功率=相電壓*電流*3）

關于電源容量：

一般電源行業都用KVA這個單位，這個要特殊強調下，一般1KVA=800W，所以親愛的客戶朋友，當您準備選多少KW的額定容量時，需要÷0.8來算下實際的功率。

外形尺寸、重量

外形尺寸的表示方式以深度、寬度、高度為順序，以毫米為單位。重量為其近似值。但是，手柄、旋鈕、橡膠墊腳等突起物不包括在內。（這里面有個深度的概念，這個指的是顯示面板所在的那一面所看不到的地方，用深度能更好理解些哦，有的叫長度也是可以的）

其他

因?yàn)槊總€客戶的要求都有可能會不一樣，我公司是研發生產型企業，可以按照客戶的需求來特殊定制哦，歡迎您來電垂詢哦！
