穩壓器工作原理（圖解一看就明白）

我們口中說的穩壓器一般指交流穩壓電源，也就是交流穩壓器。 從結構上分類主要有兩種。

第一種是手動穩壓器：此類產品價格最低廉，因為操作不方便，基本已經被淘汰.

第二種是自動穩壓器：

（1）無極調壓式自動穩壓器：高檔的穩壓器是用的伺服電機來控制電壓的，它的優點是沒有瞬時斷電現象發生，輸出電壓平穩，一般穩壓精度在3-5％，適用于高檔的及對電壓要求較高的電器，如電腦、測試設備。比如TND系列全自動高精度穩壓器。

（2）繼電器式自動穩壓器：采用繼電器切換調整輸出電壓，電壓波動較大，精度比較低。為中檔的穩壓器所使用，比如TM系列自動交流穩壓器，此類產品穩定性不高、價格低廉，適合對于電壓要求精度不高的設備使用。

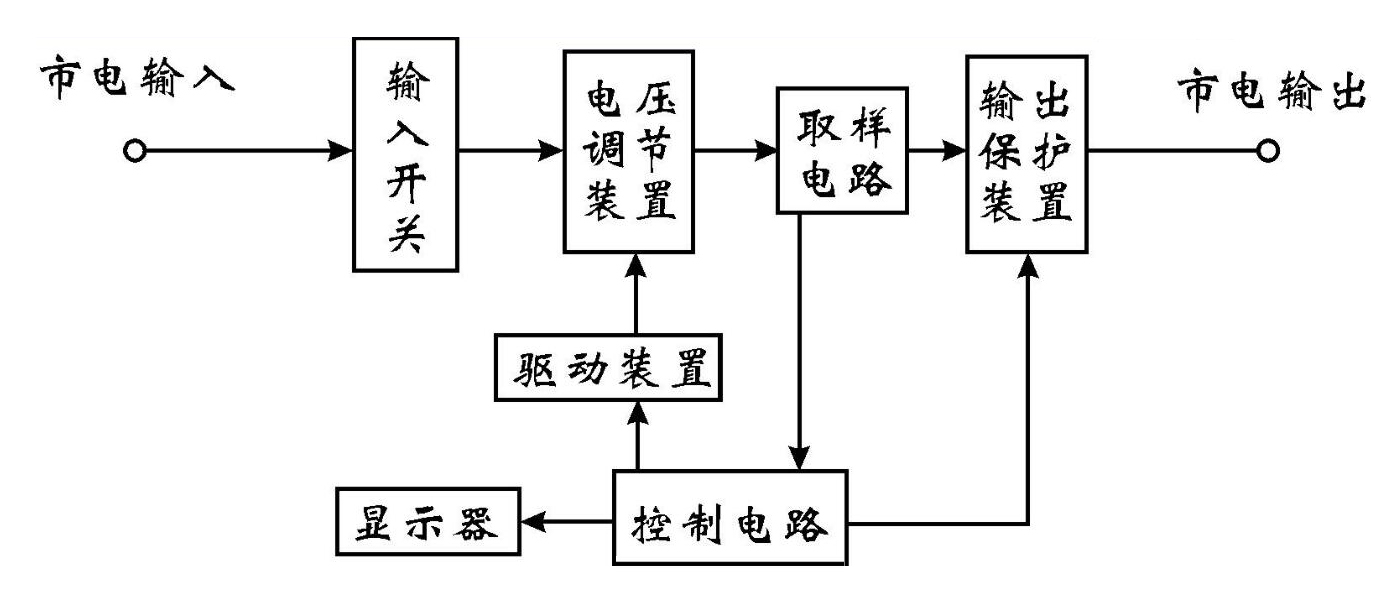

交流穩壓器種類固然很多，穩壓器工作原理也有所不同，但基本上（交流參數穩壓器例外）基本都是輸入開關取樣電路，控制電路，電壓調節裝置，輸出保護裝置，驅動裝置，顯示器等組成，穩壓器工作原理（圖解一看就明白），工作原理框圖如下：

1、輸入開關：作為穩壓器輸入工作開關，一般都采用有限流保護的空氣開關式小型斷路開關，它能對穩壓器和用電設備起到保護作用。

2、電壓調節裝置：是一種可以調節輸出電壓的裝置，它能將輸出電壓升高或降低是穩壓器最主要的部件。

3、取樣電路：它對穩壓器輸出電壓和電流進行檢測，將輸出電壓變化的情況給傳送給控制電路。

4、驅動裝置：由于控制電路的控制電信號較弱，所以需要用驅動裝置來進行功率放大和轉換。

5、驅動保護裝置：一種連通和斷開穩壓器的輸出的裝置，一般常用繼電器或接觸器或保險器等。

6、控制電路：它將取樣的電路檢測型號進行分析，當輸出電壓偏高時，則向驅動裝置發送將電壓降低的控制信號，則驅動裝置將驅動電壓調節裝置將輸出電壓調低，當輸出電壓偏低時，則向驅動裝置發送將電壓升高的控制信號，則驅動裝置將驅動電壓調節裝置將輸出電壓調高，而使輸出電壓穩定達到穩定輸出的目的。

當檢測到輸出電壓或電流超出穩壓器的控制范圍時。控制電路將控制輸出保護裝置使之斷開輸出而保護用電設備，而在正常時輸出保護裝置是連通輸出的，用電設備可以得到穩定的電壓供給。
