精密凈化交流穩壓電源,JJW穩壓電源(JSW)工作原理

JJW穩壓電源由臺州力威電源科技有限公司提供，精密凈化交流穩壓電源采用國際上先進的正弦能量分配程式的電源調節技術，并結合高效寬帶濾波網絡綜合設計而成。代表了交流穩壓技術的最新發展水平，其主電路由正弦能量分配器和大功率濾波器并聯組成，當市電輸入電壓變化或負載電流變化時，正弦能量分配器以半個周期的正弦波電流形式，將能量按需要精確地輸入到電感器，調整電感器的電感量，確保輸出電壓高精度穩定。本系列電源具有穩壓范圍寬、精度高、響應速度快、能長期連續工作等優點，并能有效地抑制電網中各種噪聲和尖峰 干擾，是目前凈化交流穩壓電源產品中最受用戶歡迎的優選機種之一。

JJW(JSW)凈化穩壓電源工作原理

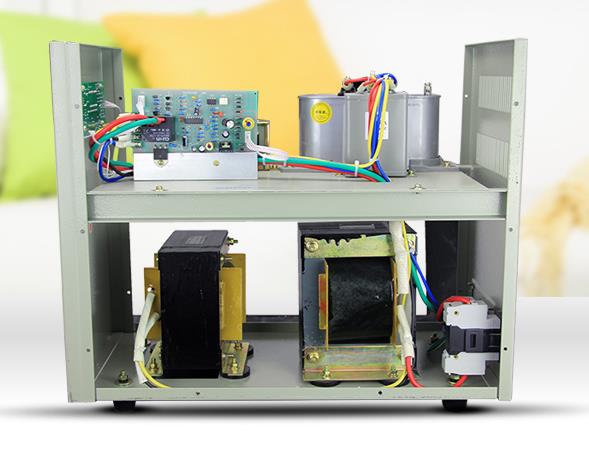

自耦變壓器T1、雙向可控硅SCR、電感L1、三次諧波和五次諧波濾波器等構成調整電路。L1與SCR相串聯組成一個隨SCR導通角(0°～180°)改變的可變電感，且與L3、C1的串聯電路并聯構成一個可變電抗器。自耦變壓器T1的初級與可變電抗器串聯接入市電，輸出交流電壓為市電電壓與T1次級電壓的矢量和。R1、R2、D1～4、光電耦合器IC1(4N25)構成零脈沖發生電路。

D1～4是一個橋式整流電路，它將L1與SCR串聯電路兩端的50Hz交流電壓整流成100Hz的單向脈動電壓，輸入IC1的1、2腳，于是在IC1的5腳輸出正向零脈沖電壓到IC2的2、6腳。IC2(NE555)、R3～4、Q1、D5、D6、C10構成鋸齒波發生電路。當IC2的2、6腳輸入過零脈沖前，IC2-7腳呈高阻態，C10由Q1、D5、D6、R3、R4構成的恒流源電路充電，C10上的電壓線性上升；當IC2的2、6腳輸入過零脈沖時IC2-7腳呈低阻態，C10放電，零脈沖過后IC2-7腳又呈高阻態，C10充電。這樣，IC2-7腳輸出與零脈沖同步的鋸齒波至IC3(LM324)-10腳，變壓器B2、橋式整流D13～16、W2、R13～14、C7～8構成取樣電路。

它輸出一個與交流輸出電壓成正比的誤差信號電壓至運算放大器IC3-12腳同相端進行放大。脈寬調制驅動放大電路由運算放大器IC3的8、9、10腳，Q3等組成；同樣端10腳輸入來自IC2-7腳的同步鋸齒波電壓；反相端9腳輸入誤差取樣放大的直流信號；IC3-8腳輸出寬度受控的脈沖電壓經Q3放大后觸發雙向可控硅。變壓器B2，橋式整流D9～12，濾波電容C5～6，三端穩壓IC4(7812)構成直流穩壓電源，給有關電路提供12V電源。

交流凈化電源的穩壓過程：當輸出電壓升高時，橋式整流D13～16輸出的誤差取樣電壓升高，運算放大器IC3同相端12腳電壓升高，IC3-14腳輸出到脈寬調制器IC3的反相端9腳的電壓升高，IC3同相端10腳輸入的同步鋸齒波電壓幅度不變，于是運算放大器IC3輸出端8腳輸出的脈沖寬度變窄，經三極管Q3放大后觸發雙向可控硅SCR的導通角變小。此時調整電路中的可變電抗器趨容性，自耦變壓器T1的次級電壓與市電電壓反相，交流輸出電壓下降。當交流輸出電壓下降時，穩壓過程與上述相反。
