變壓器是各種電源及電氣設備的主要部件，隔離變壓器由圓筒式繞組和迭片式鐵芯組成，鐵芯采用 全新優質高硅硅鋼片疊裝，全斜接縫。380變220的變壓器主要用于進口設備做輸入電源，本公司采用先進的制作工藝，有進口西班牙繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對變壓器進行真空浸漆，使380變220的變壓器的絕緣等級達到F級或H級。
變壓器的材料說明：
①鐵芯
采用全新優質高硅硅鋼片，主要材質為0.35厚H18、H14、H12、Z11的優質硅鋼片，我們根據客戶的要求和使用條件，選用最合適之材料，使變壓器性能設計達到最佳。（常規材料為全新優質硅鋼片）。
②線材
采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級（155℃）、H級（180℃）、HC級（200℃）、C級（220℃）。（常規耐溫等級為F級155℃）。
③絕緣材料
采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。
④接線端子排
小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用優質銅排。
⑤鐵腳
主要采用數控折彎冷扎板，有鍍五彩（金黃），藍鋅（銀白）、白鋅（象牙白）、表面陽極處理（黑色）等環保電鍍可供選擇。

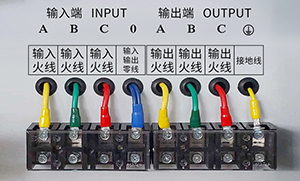

變壓器接線圖
技術參數 | ||
相數 | 單相 | 三相 |
容量 | 0.1KVA-500KVA | 1KVA-3000KVA |
輸入電壓 | 1φ220V/110V/120V.100V | 3φ220V/380V/415V/460V.399V/360V |
輸出電壓 | 根據用戶需求訂制各種電壓 | |
輸出電壓準確性 | ±1% | |
電壓變動率 | ≤1.5% | |
輸出波形失真度 | 無失真（與輸入波形比較） | |
絕緣等級 | F級、H級、N級可供選擇（常規為F,H級） | |
工作效率 | ≥98% | |
適用頻率 | 50/60Hz | |
聯接方式 | Y/△任意組合 | |
過載能力 | 允許超過1.2倍額定負載工作4小時（可長期滿載） | |
噪聲 | ≤35dB（一公尺內） | |
溫升 | ≤85℃ | |
絕緣電阻 | ≥1000MΩ | |
抗電強度 | 3000VAC/1min | |
設計壽命 | 20年 | |
工作環境 | 溫度：-20～+45℃濕度：≤95%RH不結露 | |
工作場所 | 無腐蝕性氣體及導電粉塵 | |
安規標準 | 產品符合VDE0550、IEC439、JB5555、GB6450-86 GB1094.11-2007,GB19212.5-2006等國際國家標準 | |
冷卻方式 | 溫控風冷 | |
更持久、更耐用、更穩定、更高效
