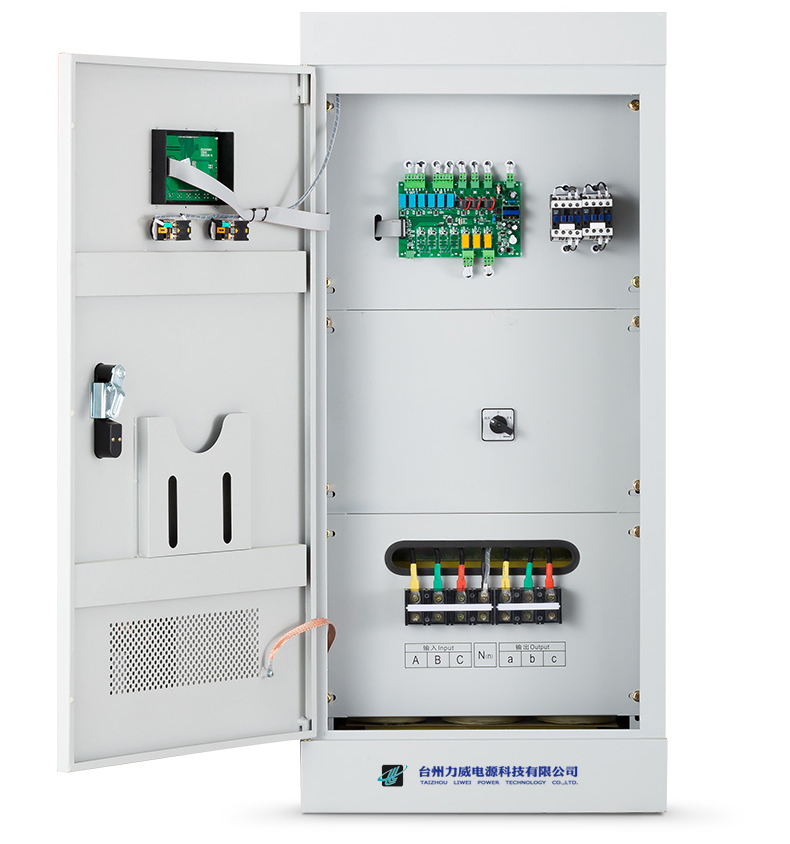

醫用抗干擾凈化穩壓器
為了加快醫院的現代化建設，提高醫療水平，醫院需要安裝大量的醫療設備，為使這些設備長期安全、穩定、有效的運行，除了依法進行定期計量檢定，還要為它們創造一個良好的工作環境，使它們能夠發揮出zui大功效。在此，我司就如何優化醫療設備的工作環境提出幾點見解。
1優化醫療設備的電源環境
根據醫療設備所需的功率、電壓及頻率的要求配電，確定電源線的規格及電源布局圖。醫療設備的電源工作環境的技術要求是220V±1%，并要求工作在低噪聲的電網中。但由于目前醫院的供電質量不同程度地存在著一些問題，如：電壓的欠壓、過壓、諧波、噪聲干擾、用電高峰期電壓波動、電網缺相逆、用電設備負荷超容引起的跳閘停電、電網電力維護引起的臨時停電等，這些異常情況直接影響著醫院醫療設備的正常運行。我司采取了以下措施來優化改善設備的電源環境。
（1）對于需要凈化穩定電源的設備，如CT、MRI，數字X光機、B超儀等大型精密設備，配備精密凈化穩壓器（電力三相全自動補償式），以確保在電網電壓出現超出設備額定工作電壓（220V±1%或380V±1%）情況時起到過欠壓保護、穩定電壓作用，以及在電網出現三相缺相情況時起到自動跳閘、及時報警的保護作用。精密凈化電源能吸收掉來自電網的各種噪聲和尖峰干擾，提高設備的抗干擾能力。我司現在采用的7mm2三相四線，四芯同軸電力電纜是從電力房專線輸入的。進大型精密設備室后，又加裝有配電柜、反相保護、漏電保護裝置等，以確保電力穩定，從而避免了因外界電力相序變化所引起的大型精密醫療設備故障。
（2）對于手術室、監護室的各種醫療設備，如心電監護儀、除顫儀、人工心肺機等，我司在電網中接雙電源進入手術室、監護室，并為手術室、監護室再配備一臺10KVA以上的小型發電機，確保電網停電時這些醫療設備有2套應急電源供電。我司還給配有計算機網絡系統的醫療設備配備UPS不間斷電源，以確保醫療設備的各項計算機信息不因停電而產生丟失現象。此外，我司還淘汰了80年代生產的無輸出過壓保護電路的穩壓器，將其更換成集成精密型穩壓器電源。
2優化醫療設備的接地環境
醫療設備的正確接地不僅起到屏蔽機外干擾、穩定設備運行的作用，更重要的是能保證醫務人員和病人的人身安全，避免發生觸電事故。隨著醫院大樓內醫療設備的增多，大多數醫療設備的耐壓等級低，抗干擾能力差，另一方面由于大樓內信號來源較多，系統較以前更容易受雷電波的侵入，致使雷電災害頻頻發生。防雷已成為具有時代特點的一項迫切要求。防雷與接地對于弱電的醫療設備的安全運行和數據的可靠傳輸有著重要的影響，并且是抑制電磁干擾，提高電子類醫療設備電磁兼容性的重要手段之一。
我們所處的環境中有相當多的交流電，在這樣的環境中如果不采取抗干擾措施，那么在測量心電、腦電時，就會使測量的波形失真，影響測量精度。此外，我們生活的空間充滿了來自各方面的高頻電磁輻射，它們會串入電網，干擾設備使用，這種有害的高頻干擾會使心電圖機、腦電圖機等熱筆產生劇烈抖動，描出的波形上疊加有高頻成分；會使B超儀的圖像不清楚，影響醫生的診斷。我院采用了以下方法來優化改善設備的接地環境。
（1）等電位接地：醫療設備內的集成電路芯片耐壓能力很弱，通常在100V以下，因此，必須建立等電位接地，減小電位差，以確保這些弱電生活系統的安全。我院的具體做法是用連接導線或過電壓保護器將弱電系統的金屬部件（箱體、殼體、機架）等，相互焊接或連接起來，構成統一的導電系統，形成法拉第籠，從而避免接地線之間存在電位差，以消除感應過電壓產生。
（2）綜合接地與單獨接地相結合：就醫療設備本身而言，其接地的要求主要是“保護地”、“屏蔽地”和“信號地”。“保護地”一般接公共地網，保護地接地電阻通常≤4Ω，精密設備≤2Ω，而“屏蔽地”和“信號地”往往會提出特殊要求，主要原因是它們確實怕干擾。由于接地線有自身阻抗，醫療設備在工作時，干擾電流會流過地線而產生壓降。如果各種醫療設備共同接一地線，當公共地線上有大電流流過時，會產生相互干擾。我院大型醫療設備如X線機、B超儀、CT、MRI等都單獨設置接地系統；而對于小型醫療設備如心電圖機、監護儀等，一般是用建筑物內提供的接地線進行綜合接地。
