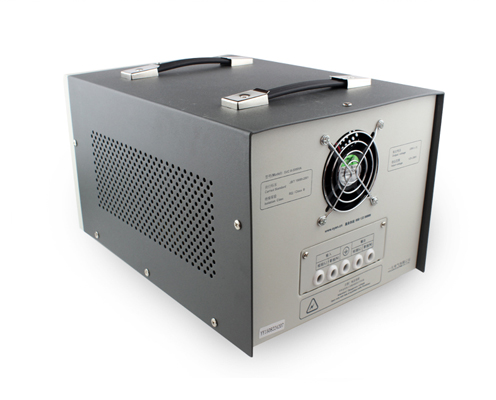

全自動交流穩壓器，它的結構由接觸式自耦調壓器、伺服式電動機、自動控制電路等組成，當電網電壓不穩定或負載變化時，自動采樣控制電路發出信號驅動伺服電機，調整自耦調壓器碳刷的位置，使輸出電壓調整到額定值并達到穩定狀態。
高精度全自動交流穩壓器，采用了大規模線性邏輯集成電路組成控制系統，控制伺服電機驅動接觸式調壓器自動調壓，并設置延時、過壓、欠壓（2K以上）及過流保護功能，確保了穩壓器的安全供電。本產品具有效率高、波形失真小、輸出電壓穩定可靠、自身耗電極小、可連續工作及全功能保護的優點。
全自動交流穩壓器穩壓過程是：根據輸出電壓的變化，由電壓檢測單元采樣，檢測并輸出信號控制伺服電機M轉動，帶動調壓變壓器TVV上的電刷組滑動（或滾動），調節調壓變壓器的二次電壓，以改變補償變壓器的極性和大小，實現輸出電壓自動穩定在穩壓精度允許的范圍內，從而達到自動穩壓的目的。
全自動交流穩壓器使用方法
1、根據本機功率選擇適宜的銅芯導線作為本機輸出的電源線。
配導線規格：2KVA≥1.5mm2，3KVA≥2.5mm2,5KVA≥4mm2，10KVA≥8mm2，15KVA≥12mm2，20KVA≥20mm2。
2、按標準要求接好相線、零線、地線；相線與零線不得接錯，以防關機后輸出帶電，不得以零線代替地線。三相穩壓器采用三相四線制接線，所以輸入接線必須接上零線（中線），絕對不能省略零線， 否則會損壞穩壓器和用電設備。外殼必須接地，不接地線運行將使穩壓器抗干擾性能降低甚至易造成觸電事故。不按本說明操作使用而造成的任何后果由用戶自行負責。
3、打開電源開關，工作指示燈亮，此時電壓應指示在220V，輸出誤差在1-3%以內正常，不必調節電壓調節電位器W2。三相穩壓器輸出電壓應測量其相電壓220V±1-3%，其線電壓就可達380V。如果輸入電壓不在穩壓范圍內，不得調節電壓微調電位器。電壓調節電位器W2在機內線路板上。
4、本機具有過壓報警和保護功能，當本機出現故障或市網電壓過高時（超出本機穩壓范圍很多，高于285V時），本機自動報警，并切斷輸出，確保負載和本機安全，此時過壓指示燈亮，應關機并查明原因后重新開機。一般情況下不得隨意調節過壓值調節電位器W3。
5、產品接線按機箱后所示標記（1~60KVA）。
6、三相穩壓器左邊三個端子接輸入相線，右邊三個端子接輸出相線，中間端子接輸入零線，輸出需零線時也接該位置，切勿接錯。使用過程中零線不得斷開，否則容易損壞設備！接地線為機箱螺絲。
