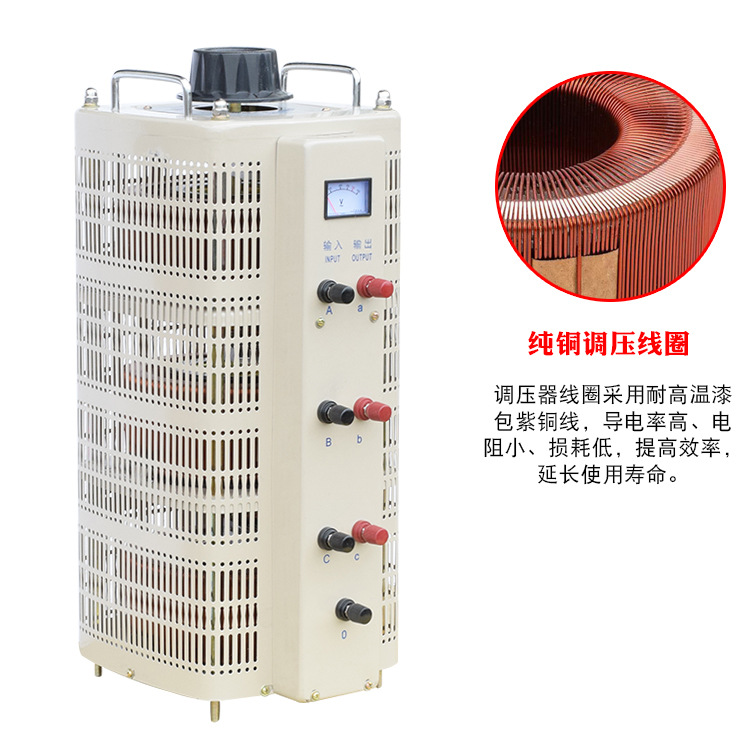

三相四線調壓器（380V/0-500V），可調三相調壓電源

應用范圍

調壓

冷卻形式

干式

頻率特性

低頻

調壓方式

手動/電動

電源相數

三相/單相

鐵心形式

環形

工作效率

≥95%

冷卻方式

自然冷式

外形結構

立式

防潮方式

開放式

輸入電壓

220v/380v(電壓可定做） 額定電壓±10%

環境溫度

15℃+40℃

輸出電壓

0-250v/0-430(電壓可定做） 額定電壓+5%（空載）

海拔高度

＜1000m

相對濕度

＜90%

工作效率

≥95%

波形失真

無附加波形失真

絕緣電阻

三相>2MΩ 單相>5MΩ  凡是特殊使用條件及要求，應由使用商和我廠協商

電氣強度

工頻正弦電壓3000v歷時1分鐘無擊穿及閃爍現象

過載保護

二倍額定電流可維持1分鐘

基本原理
調壓器就是匝數比連續可調的自耦變壓器,當調壓器電刷借助于手輪主軸和刷架的作用，沿線圈的磨光表面滑動時，就可連續地改變匝數比，從而使輸出電壓平滑 地從零調節到**值

規格型號

產品尺寸

重量

包裝尺寸

臺裝

TDGC2J 單相

0.5KVA

14×16×20

4.2

34×45×22

6

TDGC2J 單相

1KVA

17×21×23

6.5

25×42×40

4

TDGC2J 單相

2KVA

21×25×23

11.8

25×50×44

2

TDGC2J 單相

3KVA

24×27×23

14.5

29×49×26

2

TDGC2J 單相

5KVA

35×38×27

26

39×42×31

1

TDGC2J 單相

7KVA

35×38×27

26.5

39×42×31

1

TDGC2J 單相

10KVA

35×43×43

54

43×48×51

1

TDGC2J 單相

15KVA

35×43×59

80

43×48×67

1

TDGC2J 單相

20KVA

35×43×59

83

43×48×67

1

TDGC2J 單相

30KVA

35×43×110

165

45×48×117

1

TDGC2J 單相

40KVA

35×43×110

171

45×48×117

1

TSGC2J 三相

3KVA

17×21×52

21

25×26×58

1

TSGC2J 三相

6KVA

21×25×52

31

29×30×58

1

TSGC2J 三相

9KVA

24×27×52

42

32×30×58

1

TSGC2J 三相

12KVA

35×40×59

73

43×43×67

1

TSGC2J 三相

15KVA

35×40×59

79

43×43×67

1

TSGC2J 三相

20KVA

35×40×59

81

43×43×67

1

TSGC2J 三相

30KVA

35×43×110

165

45×47×117

1

TSGC2J 三相

40KVA

35×43×110

170

45×47×117

1

TSGC2J 三相

45KVA

35×43×110

175

45×47×117

1

TSGC2J 三相

50KVA

35×43×110

180

45×47×117

1

產品特點
1，采用高導磁有取向直矽鋼片，因此損耗小。
2，采用機械自動繞線，匝于匝之間均勻，每一條線拉直與平行，因此接觸面平整。
3，采用耐熱的樹脂材料來寢漆、固化、使調壓器更耐熱。
4，采用機械磨研，使接觸表面平滑如鏡。
5，采用傳統多碳刷設計，使電刷的接觸面增大，減小每個碳刷承受的電流，降低溫升。
6，采用高性能的電刷，增加導電率，消滅火花。
7，采用銅表面焊接，減少接觸電阻，降低溫升。
8，采用耐熱的彈性金屬材料，使機械壓力長期穩定，減少接觸的溫升。


適用范圍
該系列產品廣泛用于工業生產、科學實驗及家用電器的測試等領域中的調壓設備、檢驗和實驗設備、整流設備、電器產品老化實驗設備、功率控制設備、實現調壓、控溫、調速、調光和功率控制等目的。

適用場地：
化工 冶金 儀器  儀表  機械制造  輕工工業  家用電器等。
