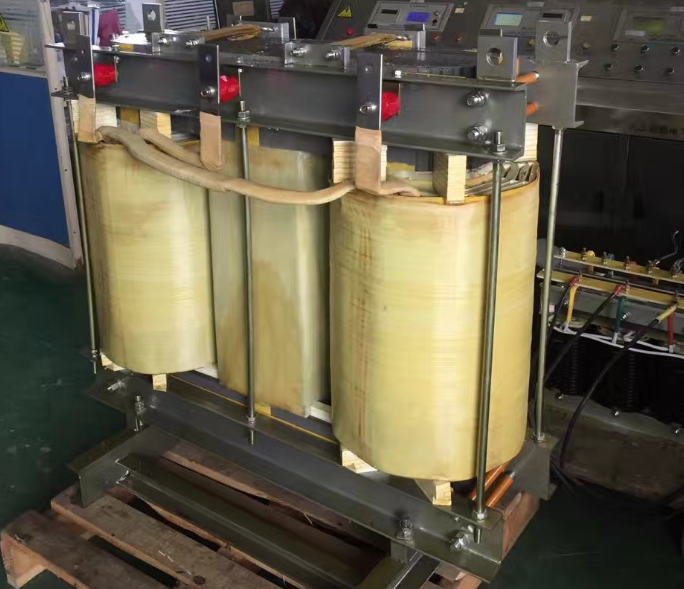

斯考特特種變壓器，三相380V變兩相220V變壓器，三相平衡

國內工業電網的標準供電為三相380V（線電壓），各相之間相位差120°，而兩相220V負載（如某些老式車床、進口焊機）通常需要兩個相位差為180°的獨立電壓，或一組帶有中性線的單相220V+另一組獨立單相220V。直接從三相電網取任意兩相（線電壓380V）顯然無法滿足需求，若僅取一相火線與零線構成單相220V，又會導致三相負載嚴重不平衡（某相電流過載，另兩相空載），引發電網電壓波動甚至變壓器過熱燒毀。

專用變壓器通過兩種技術路徑解決這一矛盾：

單相隔離變壓器方案：初級接入三相中的任意一相火線與零線（相電壓220V），次級輸出單相220V，通過1:1的變比實現電氣隔離，避免單相負載對三相電網的不平衡影響。但此方案僅能輸出一組單相220V，若需兩組獨立220V，需配置兩臺變壓器，成本較高且占用空間大。

斯考特特種變壓器方案：這是三相變兩相的“終極解決方案”，通過特殊的繞組設計（高壓側采用T型接線，低壓側為兩相正交繞組），將三相380V電壓轉換為兩組相位差90°的220V單相電壓，既能滿足兩相設備的獨立供電需求，又能保證三相輸入電流的平衡（不平衡度≤5%），尤其適合大功率兩相負載集群（如多條單相焊機產線）。

核心技術解析：從“電壓轉換”到“安全防護”的全鏈路設計

1. 斯考特變壓器的“相位魔法”

斯考特變壓器的核心在于兩組特殊繞組：

一次側繞組：分為“主繞組”（接A、B相）和“ teaser繞組”（接C相），主繞組中點抽頭與teaser繞組一端連接，形成T型拓撲，使三相輸入電流通過磁場耦合后，在二次側產生兩個相位差90°的單相電壓（如220V/220V）。

二次側繞組：采用對稱設計，兩組繞組匝數相同，確保輸出電壓平衡（誤差≤±1%），同時通過Dyn11接線組別抑制三次諧波（畸變率≤3%），避免諧波干擾導致的設備噪音增大或控制精度下降（如PLC脈沖信號失真）。

2. 隔離與絕緣的工業級強化

無論是單相隔離還是斯考特方案，變壓器均采用“磁耦合無電氣連接”設計，初級與次級之間通過鐵芯傳遞能量，隔離電壓≥4kV（符合IEC 61558標準），可阻斷電網側的浪涌、地電位差等干擾。繞組采用H級絕緣材料（耐溫180℃），經真空浸漆工藝處理（120℃高溫固化4小時），形成致密的絕緣層，配合30Q130高導磁硅鋼片鐵芯，空載損耗較傳統設計降低15%，確保長期運行的穩定性與能效。

三相380V變兩相220V變壓器，看似簡單的“電壓轉換器”，實則是工業電力系統中的“平衡大師”與“安全衛士”。無論是通過單相隔離實現簡單適配，還是借助斯考特技術破解復雜相位轉換難題，其核心價值始終圍繞“穩定供電+安全隔離+能效優化”三大目標。在工業4.0的背景下，這類特種變壓器正從單純的“電壓適配”向“智能電力管理”升級，未來將集成溫度預警、能耗分析、遠程監控等功能，成為智慧工廠電力系統中不可或缺的“神經節點”。選擇時需結合負載特性、環境條件與長期運維成本，才能真正發揮其“小設備、大作用”的價值。
