JBK3變壓器，JBK3系列機床控制變壓器是參考德國西門子公司樣機制造的新產品，符合VDE0550、IEC204-1、IEC439、GB5226等有關國際、國家標準。 JBK3變壓器，JBK系列機床變壓器適用于交流50—60Hz，輸出額定電壓不超過220V，輸入額定電壓不超過500V，作為各行各業的機械設備，一般電器的控制電源和工作照明、信號燈的電源之用。

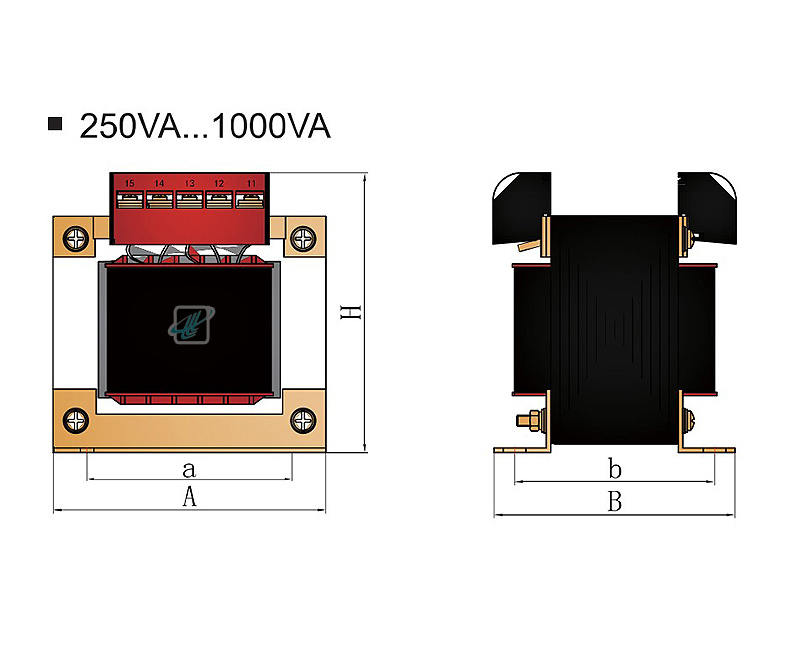

項目 | B | D | X | 孔距 | 安裝孔 K*J | F | 重量 | |
A | C | |||||||
40.63 | 83 | 85 | 89 | 56+-0.4 | 46+-2.5 | 4.8*9 | 1 | 1.3 1.9 |
100 | 86 | 105 | 94 | 64+-0.4 | 62+-2.5 | |||
160 | 98 | 105 | 109 | 84+-0.4 | 71+-3 | 5.8*11 | 1.5 | 2.6 3.6 |
250 | 98 | 120 | 109 | 84+-0.4 | 85+-3 | |||
400 | 122 | 102 | 125 | 90+-0.4 | 85+-2 | 5.8*9 | 2 | 5.0 7.5 |
630 | 152 | 112 | 150 | 122+-0.5 | 90+-3.5 | 7*13 | ||
1000 | 160 | 210 | 151 | 126+-2 | 152+-2 | 7*12 | 3 | 11 16 |
1600 | 184 | 235 | 163 | 146+-3.5 | 176+-3.5 | |||
2500 | 210 | 265 | 171 | 174+-3.5 | 200+-3.5 | 4 | 22 | |
控制變壓器可以改變電壓、阻抗，甚至是電流，從而來滿足不同的要求。
新款JBK機床控制變壓器使用注意事項：
1、控制變壓器在選購前，要先估算好電器的總容量，并且要留有余量，以免變壓器在瞬時啟動時被燒壞。
2、繞組分功率的變壓器，那么應嚴格控制各繞組的功率，以免燒壞變壓器。
3、控制變壓器在安裝前，應檢查數據參數等是否符合規定要求，在檢查沒有問題后，變壓器才能夠投入使用。
4、變壓器在運行時，要注意發熱是否有異常，如有異常應及時進行處理。
應用范圍:控制 品牌:力威 型號:JBK-630VA 頻率特性:低頻 電源相數:單相 鐵心形狀:E型 冷卻形式:干式 鐵心形式:殼式 繞組形式:雙繞組 防潮方式:開放式 冷卻方式:風冷 外形結構:立式 電壓比:380/220（V） 效率(η):98 額定功率:630VA（KVA）；新款JBK機床控制變壓器使用注意事項：

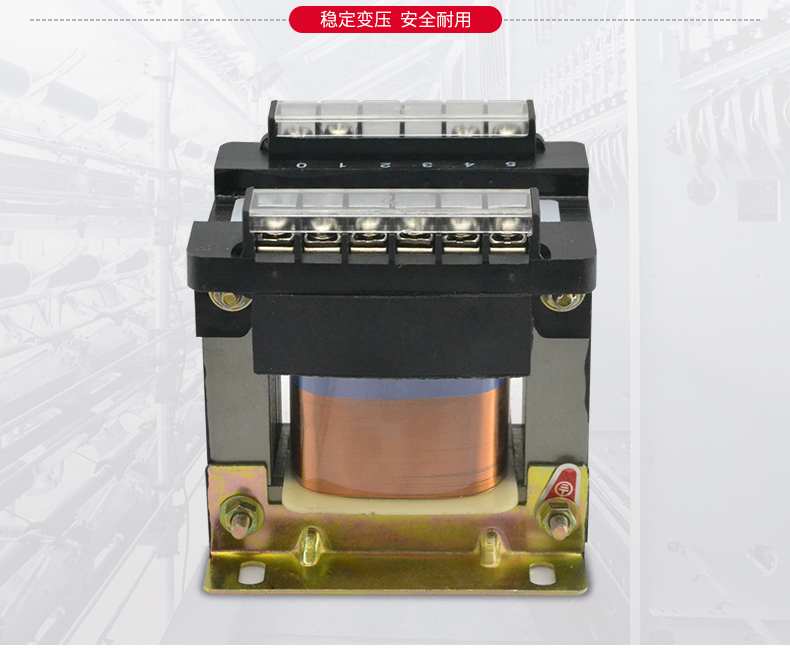

該變壓器可作機床或機械設備中的一般電路的控制電路,局部照明及指示燈的電源之用。該變壓器做成開啟式，由硅鋼片、鐵芯加線圈組合而成，初次級繞組分開繞制,次級繞組的電壓及容量按用戶需要任意選擇，但原則上不得多于三個繞組,變壓器有專用接地螺釘和明顯接地標志，接線采用瓦型墊圈組合螺釘；接線端子采用防護型，防止手指觸及帶電部位。
