變壓器型號有哪些,圖片,附干式變壓器型號(表)

變壓器變壓原理首先由法拉第發現，但是直到十九世紀80年代才開始實際應用。在發電場應該輸出直流電和交流電的競爭中，交流電能夠使用變壓器是其優勢之一。變壓器可以將電能轉換成高電壓低電流形式，然后再轉換回去，因此大大減小了電能在輸送過程中的損失，使得電能的經濟輸送距離達到更遠。如此一來，發電廠就可以建在遠離用電的地方。世界大多數電力經過一系列的變壓最終才到達用戶那里的。

一般常用變壓器的分類可歸納如下：

1、按相數分：

1）單相變壓器：用于單相負荷和三相變壓器組。

2）三相變壓器：用于三相系統的升、降電壓。

2、按冷卻方式分：

1）干式變壓器：依靠空氣對流進行自然冷卻或增加風機冷卻，多用于高層建筑、高速收費站點用電及局部照明、電子線路等小容量變壓器。

2）油浸式變壓器：依靠油作冷卻介質、如油浸自冷、油浸風冷、油浸水冷、強迫油循環等。

3、按用途分：

1）電力變壓器：用于輸配電系統的升、降電壓。

2）儀用變壓器：如電壓互感器、電流互感器、用于測量儀表和繼電保護裝置。

3）試驗變壓器：能產生高壓，對電氣設備進行高壓試驗。

4）特種變壓器：如電爐變壓器、整流變壓器、調整變壓器、電容式變壓器、移相變壓器等。

4、按繞組形式分：

1）雙繞組變壓器：用于連接電力系統中的兩個電壓等級。

2）三繞組變壓器：一般用于電力系統區域變電站中，連接三個電壓等級。

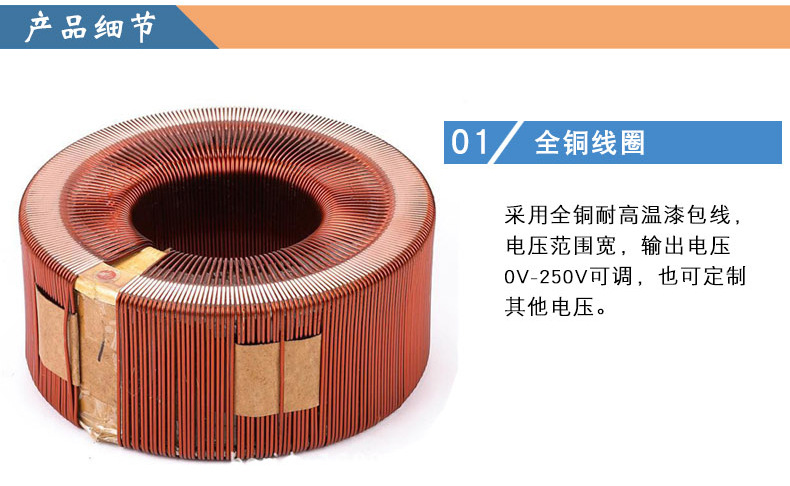

3）自耦變電器：用于連接不同電壓的電力系統。也可做為普通的升壓或降后變壓器用。

5、按鐵芯形式分：

1）芯式變壓器：用于高壓的電力變壓器。

2）非晶合金變壓器：非晶合金鐵芯變壓器是用新型導磁材料，空載電流下降約80%，是節能效果較理想的配電變壓器，特別適用于農村電網和發展中地區等負載率較低地方。

3）殼式變壓器：用于大電流的特殊變壓器，如電爐變壓器、電焊變壓器；或用于電子儀器及電視、收音機等的電源變壓器。

變壓器的規格型號：

①按電壓等級分：1000KV，750KV，500KV，330KV，220KV，110KV，66KV，35KV，20KV，10KV，6KV等。

②按絕緣散熱介質分：干式變壓器，油浸式變壓器，其中干式變壓器又分為：SCB環氧樹脂澆注干式變壓器和SGB10非包封H級絕緣干式變壓器。

③按鐵芯結構材質分：硅鋼疊片變壓器，硅鋼卷鐵芯變壓器，非晶合金鐵芯變壓器。

④按設計節能序列分：SJ，S7，S9，S11，S13，S15。

⑤按相數分：單相變壓器，三相變壓器。

⑥按容量來說我國現在變壓器的額定容量是按照R10優先系數，即按10的開10次方的倍數來計算，50KVA，80KVA，100KVA，125KVA，160KVA，200KVA，250KVA，315KVA，400KVA，500KVA，630KVA，800KVA，1000KVA，1250KVA，1600KVA，2000KVA，2500KVA，3150KVA，4000KVA，5000KVA等。

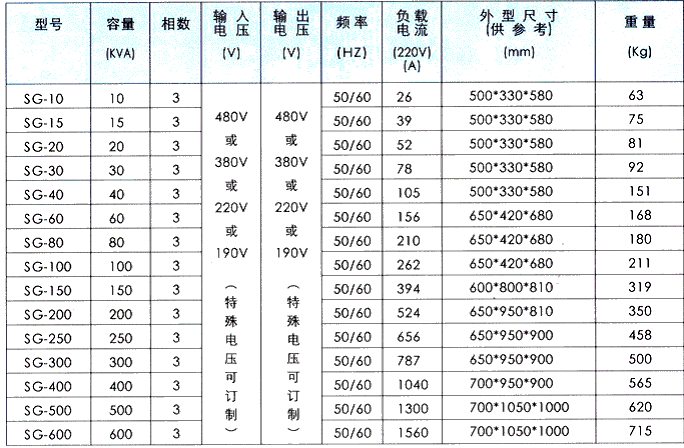

SG變壓器容量規格表

電力變壓器的型號字母代表意義

h、性能水平代號（設計序號）

例1：

一臺三相、油浸、風冷、雙繞組、無勵磁調壓、銅導線、20000
kVA、110 kV級電力變壓器產品，其性能水平為11，該產品的型號為：

SF11-20000/110

例2：


一臺三相自耦、油浸、水冷、強迫油循環、三繞組、有載調壓、銅導線、360000
kVA、330
kV級電力變壓器的產品，其性能水平為10，該產品的型號為：


OSFPSZ10-360000/330

標書報價時，市場部必須給出以下參數：

1.額定容量：尤其是三繞組，需給出容量比

2.額定電壓：高壓、中壓、低壓

3.調壓方式和調壓范圍：開關有要求的需特別給出

4.聯接組別：Y、D

5.相數：單相、三相

6.額定頻率：50Hz、60Hz

7.冷卻方式：風冷、自冷、水冷，強迫油循環

8.空載損耗：必須給出，或按國標

9.負載損耗：必須給出，或按國標

10.空載電流：必須給出，或按國標

11.阻抗電壓：必須給出，或按國標

12.絕緣水平：必須給出，或按國標

13.使用條件：使用地區、海拔、最低和最高氣溫

干式變壓器常見型號

1、從絕緣介質可分為SCB系列環氧樹脂澆注干式變壓器，絕緣材料為環氧樹脂。SGB系列H級絕緣非包封干式變壓器，絕緣材料為諾麥克紙杜邦漆。

2、從鐵芯材質分：硅鋼片鐵芯干式變壓器SCB，SGB系列。非晶合金鐵芯系列干式變壓器：SCBH、SGB系列。

3、從節能序列分：SCB9，SCB10，SCB11，SCB13，SCBH15，SGB9，SGB10，SGB11，SGB13，SGBH15系列等。

干式變壓器型號產品解答： 例如，（SCB10-1000KVA/0KV/0.4KV）：S的意思表示此變壓器為三相變壓器，如果S換成D則表示此變壓器為單相。C的意思表示此變壓器的繞組為樹脂澆注成形固體。B的意思是箔式繞組，如果是R則表示為纏繞式繞組，如果是L則表示為鋁繞組，如果是Z則表示為有載調壓（銅不標）。10的意示是設計序號，也叫技術序號。1000KVA則表示此臺變壓器的額定容量（1000千伏安）。10KV的意思是一次額定電壓，0.4KV意思是二次額定電壓。

干式變壓器產品型號字母排列順序及涵義

1、繞組藕合方式，涵義分：**（不標）；自藕（O表示）。

2、相數，涵義分：單相（D）；三相（S）。

3、繞組外絕緣介質，涵義分；變壓器油（不標）；空氣（G）：氣體（Q）；成型固體澆注式（C）：包繞式（CR）：難燃液體（R）。

4、冷卻裝置種類，涵義分；自然循環冷卻裝置（不標）：風冷卻器（F）：水冷卻器（S）。

5、油循環方式，涵義：自然循環（不標）；強迫油循環（P）。

6、繞組數，涵義分；雙繞組（不標）；三繞組（S）；雙分裂繞組（F）。

7、調壓方式，涵義分；無勵磁調壓（不標）：有載調壓抑（Z）。

8、線圈導線材質，涵義分：銅（不標）；銅箔（B）；鋁（L）鋁箔（LB）。

9、鐵心材質，涵義；電工鋼片（不標）；非晶合金（H）。

10、特殊用途或特殊結構，涵義分；密封式（M）；串聯用（C）；起動用（Q）；防雷保護用（B）；調容用（T）；高阻抗（K）地面站牽引用（QY）；低噪音用（Z）；電纜引出（L）；隔離用（G）；電容補償用（RB）；油田動力照明用（Y）；廠用變壓器（CY）；全絕緣（J）；同步電機勵磁用（LC）。

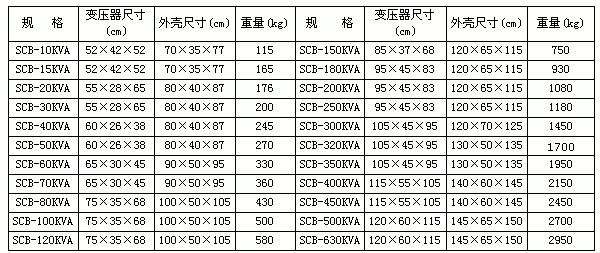

干式變壓器型號規格表

要是說到變壓器有那些，那可是多不勝數的。因為變壓器種類其多，不同的變壓器用到的地方也是不一樣的，所以小編也不能完全把他們說出來，那么下面就跟大家說幾種變壓器，希望大家看見的時候也有一定的了解。    小編知道的變壓器也不是很多，今天就跟大家說說中和變壓器、屏蔽變壓器、吸流變壓器、分隔變壓器這四種吧，如果大家有什么不懂的話，也可以給小編留言，我們也會及時性的回復你所要了解的問題。

中和變壓器它的次級線圈個數與通信導線數相同，并且直接串入通信導線；它的初級線圈串接入兩端接地的領示線。這樣強電線與領示線中的電流，會對通線線路產生相應的對地電位。它改變了通信導線的電位分布情況，確保通信線路沿線的對地電位都不超過限定值。這種串接的方法不會改變通信線路的對地絕緣，同時起到了保護通信線路的作用。它的缺點就是需要多加一根領示線。

屏蔽變壓器又稱為降低變壓器。它的工作原理和中和變壓器是相同的，用于通信電纜保護。它的次級錢圈是一個總體，由一段纜心或電纜本身的纜心繞成，不需要對導線單獨設置次級線圈；而它的初級線圈由絕緣銅線繞成，直接串接在電纜的外皮中。

吸流變壓器它是用在交流電氣化鐵路供電系統上的，是用來降低對鄰近通信線路影響的一種器件。它會把原來逸入大地的電流強行吸附到專門架設的回流線上，并將電流引入牽引變電站。既節能降耗，又對通信線路起到了保護作用。

分隔變壓器是防止強電線對通信線產生影響的一種保護裝置。又稱為絕緣變壓器。它的工作原理是把變比1:1的初、次級線圈分別插接到一對通信導線上，這樣將導線分隔為多段，降低了導線上的感應縱電勢，對通信線路起到了保護作用。適用于音頻通信線路，但使用分隔變壓器的通信線路上不能進行直流測試和傳送直流信號了。

變壓器按照本身電壓等級、容量大小、使用要求、使用地點和服務對象不同，派生出多種類型，各有其結構特點。臺州力威電源科技有限公司將按照以上類闡述的類型給予分類、闡述。

1、就變壓器的使用對象來分類，變壓器大致可以歸納為以下類別：
一、電力變壓器：用于電力系統借以輸送電能的變壓器。
二、配電變壓器：指容量較小，由高電壓降到最后一級的配電電壓；直接做配電用的變壓器。
三、交流變壓器：在直流輸電系統中向變流器供電的電力變壓器。
四、試驗變壓器：根據需要，產生高電壓或大電流的變壓器。
五、用于不同工業的專用變壓器，例如：
電爐變壓器
整流變壓器
牽引變壓器
啟動變壓器
礦用變壓器
防爆變壓器
船用變壓器
六、用于電子工業的變壓器

2、在電力變壓器中因使用要求不同或本身結構上的差異，有派生出多種類型，從使用冷卻和絕緣介質的不同，可歸納為四類：
一、油浸式變壓器：采用礦物油作為冷卻的絕緣介質。
二、液體式浸漬式變壓器：采用非礦物油，人工合成的絕緣液體作為冷卻和絕緣介質的變壓器。
三、氣體絕緣變壓器：采用人工合成的某種氣體作為冷卻和絕緣介質的變壓器。如六氟化硫。
四、干式變壓器：用空氣做冷卻介質的變壓器。

3、按其結構和使用要求來分，又可以分為：
一、密封式變壓器：變壓器內部介質與外部空氣向隔絕，避免互相交換，屬于非呼吸是變壓器。
二、雙線圈變壓器：只包括高、低壓兩個線圈的變壓器，結構比較簡單，是變壓器的基礎結構。
三、多線圈變壓器：每項有兩個線圈，分別連接到電壓等級不同的線路上，常見為三相變壓器，即高壓、中壓、和低壓三相線圈。
四、有載調壓變壓器：裝有有載調壓開關的，能在負載下進行調壓的變壓器。
五、調壓器變壓器：當尺寸，變壓器容量很大的時候，為減少運輸外限尺寸、或特殊考慮有載分接開關對變壓器本體的的影響，將變壓器的調壓線圈裝在一個單獨尺寸的鐵芯上，加上有載分接開關，形成一個與變壓器本體分開的調壓器，它實質上是一個電壓可調的串聯變壓器，與變壓器調壓的線圈并聯。
六、串聯變壓器：是一個改變線路，電壓的串聯線圈和一個勵磁線圈的變壓器。
七、聯絡變壓器：變電站或電廠用以連接連個電壓不同的輸電線路，并可按電力潮流的變化，每側都可以作為一次或二次側墻使用的變壓器。
八、自耦變壓器：至少有兩個線圈具有公共部分的變壓器，其變壓器線圈之間除通過磁通耦合外，有電路上直接連接，因此與同容量的雙線圈變壓器相比，結構尺寸可以較小。
九、發電廠自用變壓器：簡稱廠用變，是電廠內部作為動力和照明等電源用的變壓器，一般阻抗較高，多直接用于發電機母線。
十、分裂式變壓器：該變壓器擁有兩個或兩個以上低壓線圈可單獨或并聯運行。
十一、升降壓變壓器：指一種電壓等級升、降到另一種電壓等級的變壓器。
十二、發電機變壓器：低壓側與發電機母線相連接。直接將電壓升高送到電網線路上的變壓器，用做電廠的主變壓器。
十三、柱上變壓器。
十四、單相（三相）變壓器。
