新說隔離變壓器選型

什么是隔離變壓器？

隔離變壓器是指輸入繞組與輸出繞組在電氣上彼此隔離的變壓器，用以避免偶然同時觸及帶電體（或因絕緣損壞而可能帶電的金屬部件）和大地所帶來的危險，它的原理與普通干式變壓器相同，也是利用電磁感應原理，主要隔離一次電源回路，二次回路對地浮空，以保證用電安全。

隔離變壓器的原理和普通變壓器的原理是一樣的。都是利用電磁感應原理。隔離變壓器一般是指1：1的變壓器。由于次級不和地相連。次級任一根線與地之間沒有電位差。使用安全。常用作維修電源。

一般變壓器原、副繞組之間雖也有隔離電路的作用，但在頻率較高的情況下，兩繞組之間的電容仍會使兩側電路之間出現靜電干擾。為避免這種干擾，隔離變壓器的原、副繞組一般分置于不同的心柱上，以減小兩者之間的電容；也有采用原、副繞組同心放置的，但在繞組之間加置靜電屏蔽，以獲得高的抗干擾性。

隔離變壓器的作用

隔離變壓器容量

變壓器的容量大小，通常情況下是根據所需用電單位供電大小來確定的，隨著電壓等級的不同，各電壓等級產品容量也不一樣。電壓等級可從10KV~1000KV不等。常規容量大小從10KVA開始，隨著電壓等級的增大，容量也會相應的增加。

隔離變壓器種類

電氣設備中隔離變壓器是很常用的，也可以說是不可或缺的設備，不同方式有不同的變壓器，那么隔離變壓器都有哪些種類呢，各類變壓器間又有什么不同，下面找電網就電氣專業知識角度和大家簡單介紹一下。

按用途分：

1、電力變壓器：用于輸配電系統的升、降電壓。

2、特種變壓器：如電爐變壓器、整流變壓器、調整變壓器等。

3、儀用變壓器：如電壓互感器、電流互感器、用于測量?jī)x表和繼電保護裝置。

4、試驗變壓器：能產生高壓，對電氣設備進行高壓試驗變壓器。

按冷卻方式分：

1、干式變壓器：依靠空氣對流進行冷卻，一般用于局部照明、電子線路等小容量變壓器。

2、油浸式變壓器：依靠油作冷卻介質、如油浸自冷、油浸風冷、油浸水冷、強迫油循環等。

按鐵芯形式分：

1、芯式變壓器：用于高壓的電力變壓器。

2、殼式變壓器：用于大電流的特殊變壓器，如電爐變壓器、電焊變壓器；

按繞組形式分：

1、雙繞組變壓器：用于連接電力系統中的兩個電壓等級。

2、三繞組變壓器：一般用于電力系統區域變電站中，連接三個電壓等級。

3、自耦變電器：用于連接不同電壓的電力系統。也可做為普通的升壓或降后變壓器用。

按相數分：

1、單相變壓器：用于單相負荷和三相變壓器組。

2、三相變壓器：用于三相系統的升、降電壓。

隔離變壓器選型

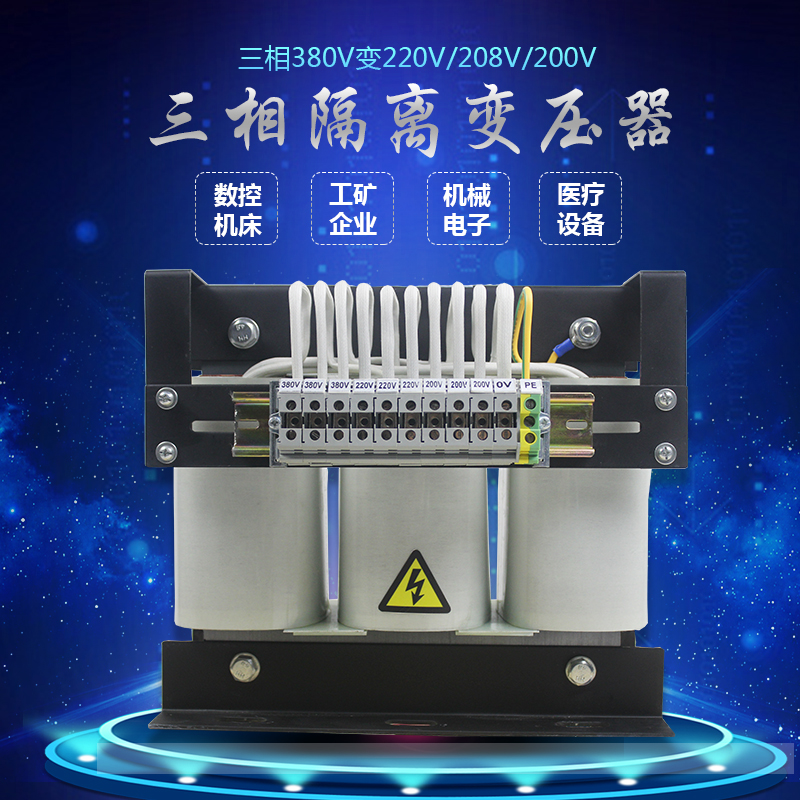

DG、SG系列單、三相干式變壓器，具有防潮、維護方便等優點，能深入負荷中心，可用于地鐵、高層建筑、機場、車站、碼頭、企業及隧道等輸配電場所。主要用于交流50—60Hz，電壓不超過700V的各種供電場所、產品的各種輸入、輸出電壓、聯接組別、抽頭線組容量的分配。
