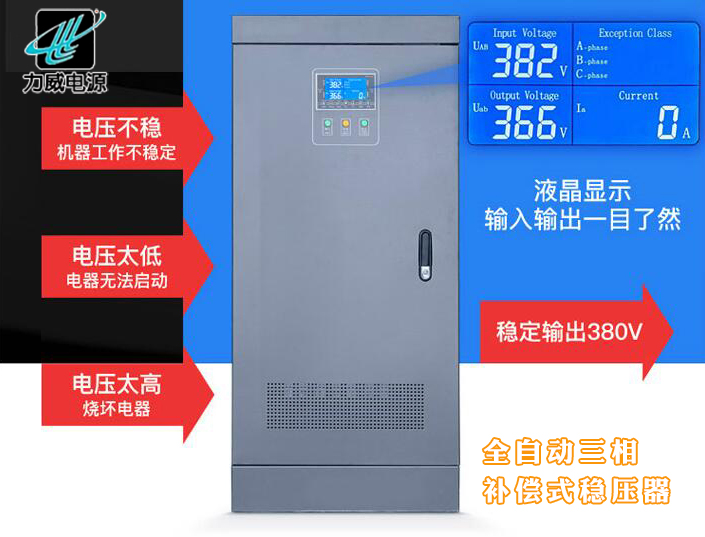

380v電力穩壓器它由三相補償式變壓器、三相接觸式調壓器、傳動機構、電刷接觸系統、箱體和電氣控制系統組成。三相接觸式調壓器柱式繞組外表面經車床加工打磨，去除絕緣層呈光滑的導電體，以便于電壓平穩接觸，傳動機構由電動機和蝸輪、蝸桿、鏈輪、鏈條組成，電刷系統結構合理可靠，以保證電刷壓力，體積小，散熱好，檢測儀表位置醒目，指示準確。
※技術指標及特性
輸入電壓范圍：380V±20%（304V-456V）
輸出穩壓精度：380V±1~5%可調(能承受瞬間電流5倍)
頻率：50Hz-60Hz
耐壓：2000V 1分鐘無擊穿
效率：>98%
波形畸變：無
響應速度：≤1.2s
絕緣等級：F級155℃
絕緣電阻：≥2MΩ
特點：帶有凈化真有效值采樣電子板（針對變頻器、電容補償器工作時所產生磁場、電磁波和諧波干擾及抑制輸出電壓波動作用）。
※工作原理

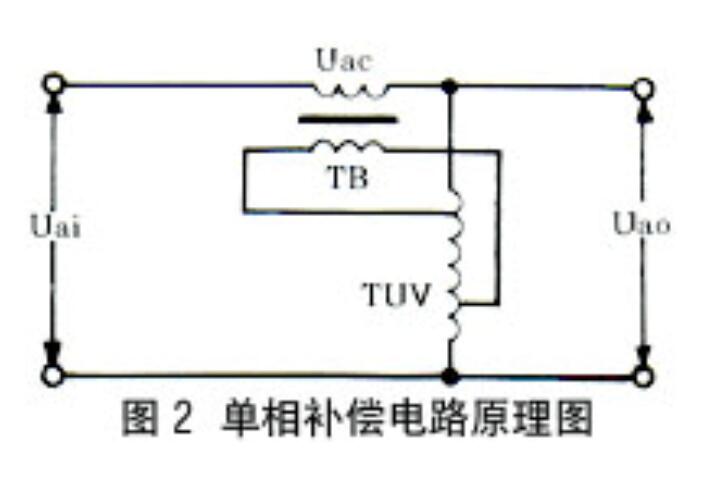

SBW系列全自動補償電力穩壓器(三相)由三相補償變壓器TB、三相調壓變壓器TUV電壓檢測單元、伺服電機控制與傳動機構、接觸器操作電路，保護電路等組成。其成氣原理框圖如圖一所示。調壓變壓器TUV的一次繞組接成Y形，連接在穩壓器的輸出端，二次繞組連補償變壓器TB的一次繞組，而補償變壓器的二次繞組串聯在主電路中。現以A相為列，說明其穩壓工作原理，如圖2所示。若不計補償變壓器阻抗壓降，則從圖2可見：
UA0=UAI UAC
式中：UAI---穩壓器A相輸入電壓；
UA0---穩壓器A相輸出電壓；
UAC---穩壓器A相補償電壓；
其原理是：當A相輸入電壓UAI增加△UAI時，補償電壓UAC也相應改變△UAC，且UAC=- UAI，使A相輸出電壓UA0保持不變，同理B相、C相也如此。
其穩壓過程是：根據輸出電壓的變化，由電壓檢測單元采樣，檢測并輸出信號控制伺服電機SM轉動，經減速機構并由鏈條帶動調壓變壓器TUV上的電刷組滑動（或滾動）來調節調壓變壓器的二次電壓，以改變補償電壓的極性和大小，實現輸出電壓自動穩定在穩壓整定精度允許的范圍內，從而達到自動穩壓的目的。
型號規格：
型號規格 | 額定電流 | 體積（長╳寬╳高）mm |
SBW－10KVA | 16A | 450╳700╳950 |
SBW－20KVA | 31A | |
SBW－30KVA | 46A | |
SBW－50KVA | 76A | |
SBW－80KVA | 121A | 600╳850╳1100 |
SBW－100KVA | 152A | |
SBW－150KVA | 228A | 730╳850╳1600 |
SBW－180KVA | 274A | |
SBW－225KVA | 342A | |
SBW－320KVA | 478A | 1200╳850╳2000 |
SBW－400KVA | 608A | |
SBW－500KVA | 761A | 1050╳800╳2200（雙柜） |
SBW－600KVA | 913A | |
SBW－800KVA | 1217A | 1200╳850╳2200（主柜） 1050╳850╳2200（副柜） |
SBW－1000KVA | 1521A | |
SBW－1200KVA | 1825A | |
SBW－1400KVA | 2128A | 1500╳1000╳2200（一主柜） 1050╳1000╳2200（二副柜）
|
SBW－1600KVA | 2435A | |
SBW－1800KVA | 2735A | |
SBW－2000KVA | 3039A | |
SBW－2400KVA | 3647A |
