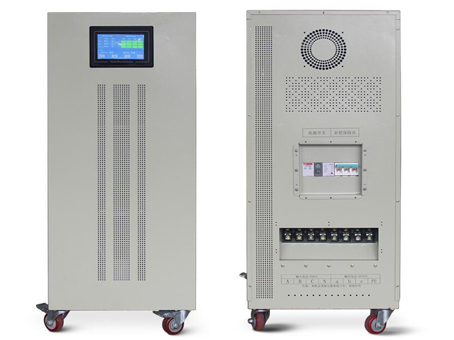

電壓暫態恢復器
市電瞬間電壓下降是由雷擊、短路故障或特殊大電流設備投入等所造成的，這種現象難以避免，它對計算機及現代調速系統等設備的可靠運行造成了很大的危害。隨著計算機和電力電子技術的普及，市電瞬間電壓降造成的經濟損失越來越大，人們才開始重視市電瞬間電壓降的問題，也曾做過許多努力來減少它所造成的影響，但經濟有效的方案并不多。
電壓瞬時跌落是指供電電壓有效值快速下降到額定值的（90%~10%）持續時間為（10 ms~1 min）。市電瞬間電壓降是難以避免的電能質量問題，即使在發達國家也同樣存在，臺州力威 電壓暫態恢復器 就是有市場所需而研發的，可以安全、有效的治理電壓暫降、適時中斷、暫升問題保護負載設備，同時具備濾除諧波，補償無功功率等功能。實現一機多用，綜合治理。
技術優勢：
1) 響應速度快：完全響應時間小于1ms
2) 補償時間靈活：0.5-12s補償時間可選，其他補償時間可定制
3) 補償電壓范圍廣：三相電壓0-130%內的暫態電壓波動均可補償?shù)皆O(shè)定值
4) 補償精度高：電壓補償誤差小于1%
5) 功能完善：即能夠治理電壓暫降、短時中斷、暫升問題，又可實現有源濾波和無功補償功能
6) 可靠性高：雙冗余旁路與無縫退出設計，運行更加可靠，并具備事件記錄功能

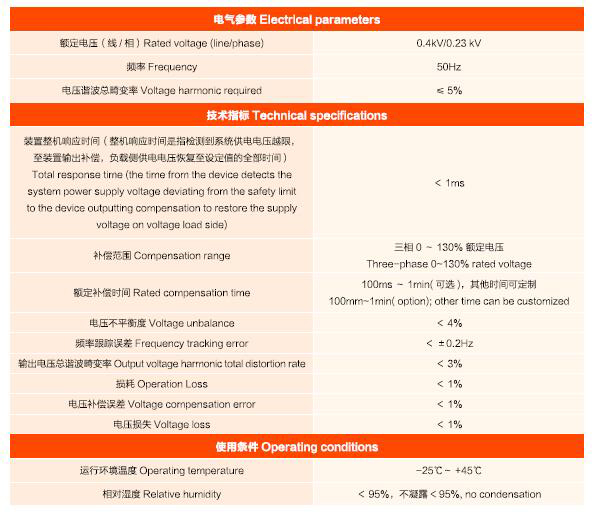

主要參數：
電壓瞬時波動產生的原因：
(1) 雷擊電網引起的電壓瞬時波動 在每年雷雨季節時，如果高壓電網受到雷擊，高壓側避雷器動作，大量的雷擊電流引向大地，引起電壓瞬時下降。
(2) 電網設備發生事故引起的電壓瞬時波動 當用戶線路發生故障（如相間短路故障）時，相關的變電站保護裝置保護性動作，相鄰用戶變電站站的電壓出現瞬間波動，電壓會在短時間瞬時下降。
以上兩種情況出現的電壓瞬時下降，會引起電機驅動器的直流母線電壓下降，電機驅動器出現直流母線欠壓故障使系統跳閘；如果瞬間電壓下降達到了電機驅動器控制回路繼電器的斷開電壓時，控制回路繼電器斷開，電機驅動器也會出現故障停車。
電壓波動原因：
1、產電入網及輸電損耗
市電系統作為公共電網，上面連接了成千上萬各式各樣的負載，其中一些較大的感性、容性、開關電源等負載不僅從電網中獲得電能，還會反過來對電網本身造成影響，惡化電網或局部電網的供電品質，造成市電電壓波動。
此外，我國電力發展迅速，用電量在急劇上漲，從而導致了電力日趨緊張、加上天災人為和輸電過程中的電能損耗等原因，常常造成末端用戶電壓的過低，而線頭用戶則經常電壓偏高。這就使得用電設備大都無法處在額定電壓下工作。
2、電涌的產生
電涌指的是輸出電壓有效值高于額定值110%，而且持續時間達一個或數個周期。
電涌的產生有兩類：外部電涌和內部電涌。
外部電涌最主要來源于雷電，另一個來源是由于電網上連接的大型電氣設備、各種大型轉換負載等常常需要關機或開機操作，這就使得電網因突然卸載或加載而產生高壓涌流。
內部電涌往往產生于低壓電源線上電氣設備。如：冰箱、空調、電梯、電焊機、空氣壓縮機和其它感應性負荷。
所以，一般遇到電壓瞬間下降是由于回路中的大負荷設備的啟動，因為啟動電流是額定電流的5-7倍，會造成線路上的電壓降增大，從而造成供電端的電壓下降，啟動結束后，啟動電流消失，電壓就恢復了，但對于大負荷啟動設備數量多，頻繁啟動，這就需要配電壓暫態恢復器了。
