穩壓器安裝在哪里，（家用/工業）穩壓器怎么接線？（圖解一看就懂）

工業區配電不良,以及近年來國內電力嚴重不足,致使電力品質低落,因種種外部環境的影響,電壓不是很穩定,時高時低,相位之間電壓差別很大,造成許多高精密的機器設備生產用機器,故障率偏高,生產良率低,所以需要一款電源穩壓器來解決問題，只要經過穩壓的設備,就可降低機器故障率,提高生產良品率。穩壓器字義就是穩定電壓作用的設備，那么一般穩壓器安裝在哪里很多人不清楚，今天這里給大家講解一下穩壓器安裝在哪里，什么位置好，和穩壓器的接線是怎么接線的。

穩壓器分大功率電力穩壓器和小功率高精度交流穩壓器兩類，TND/TSD/SVC—系列高精度交流穩壓電源是小功率類，產品具有體積小、波形失真小、穩壓精度高、性能可靠等優點。產品分單相、三相兩類，有二十幾種規格型號。產品廣泛應用于需要穩定供電的各種設備。如家用電器、現代辦公設備、電教系統、通信網絡、監控系統、音響工程、醫療衛生設備、數控加工設備等。是工廠、礦山、科研、醫療等領域所需的一種性能價格比，較為理想的交流穩壓設備。

工作原理：

本系列交流穩壓電源由控制電路及伺服電機等組成。當輸入電壓或負載變化時控制電路對變化電壓進行取樣、比較、放大，然后控制伺服電機工作，使調壓器電刷的位置改變，從而保持輸出電壓的穩定。由于伺服電機與電刷之間是齒輪傳動，因此傳動比較，輸出電壓能保持很高精度。

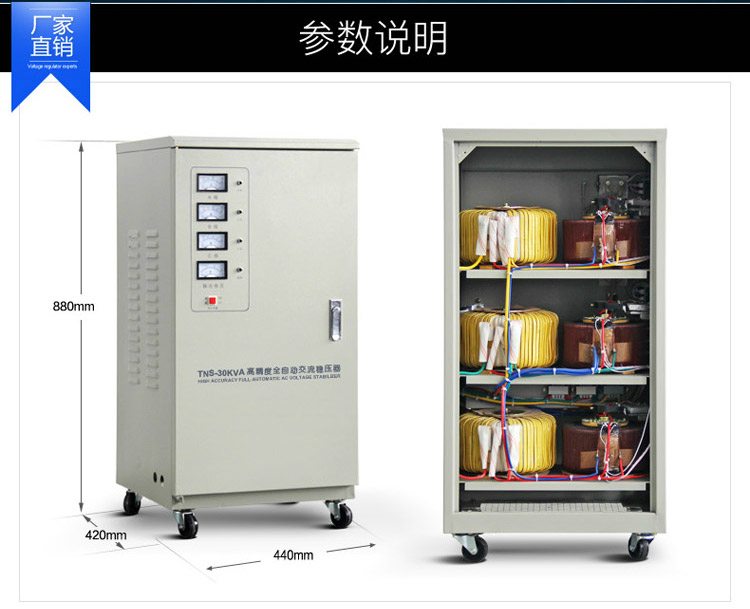

本產品3KVA以下規格為自藕式，有110V和220V兩種輸出。單相5KVA、三相15KVA以上規格均為補償式。補償電路由調壓器和補償變壓器等組成。三相30KVA以下規格產品（TNS/SVC系列）均采用分相獨立調整結構，其特點是能夠有效地消除由于電網或負載三相不平衡造成對電器設備的影響。

安裝場地：

穩壓器適合就近補償穩壓，所以離負載越近越好，如：車間總開關下，配電室，設備旁邊，大型工廠適合多臺配；穩壓器安裝在哪里好是一定要注意的。

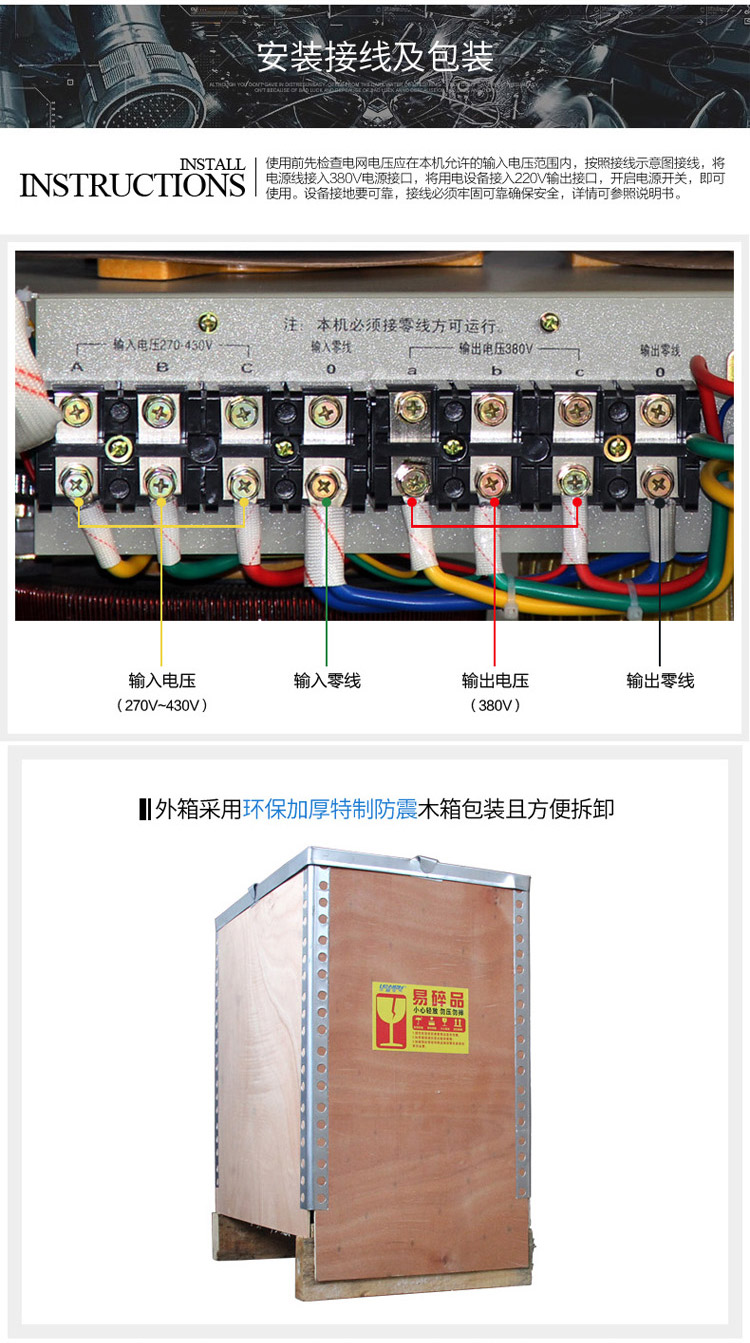

怎么接線：（如下圖）

穩壓器產品功能 輸入電壓范圍：單相140～260V三相260～430V,單相220V±5%可設定輸出電壓：三相380V±5%可設定,單相：220V±5%容量范圍：三相1.5～1000KVA，單相0.5～60KVA 過載能力：可在標稱額定值的0.8倍運行設有過壓保護、延時和故障保護等功能，安全可靠。應用最廣泛，是目前性價比較高的一類交流穩壓電源。 作用 不穩定的電壓會使設備造成致命傷害或誤動作，影響生產，造成交貨期延誤、品質不穩定等多方面損失。同時加速設備的老化、影響使用壽命甚至燒毀配件，使業主面臨需要維修的困擾或短期內就要更新設備，浪費資源；嚴重者甚至發生安全事故，造成不可估量的損失。 所以使用穩壓器，對用電設備特別是對電壓要求嚴格的高新科技和精密設備來說是必不可少的。

適用范圍 ：

穩壓器可廣泛應用于：工礦企業、油田、鐵路、建筑工地、學校、醫院、郵電、賓館、科研等部門的電子計算機、精密機床、計算機斷層掃描攝影（CT）、精密儀器、試驗裝置、電梯照明、進口設備及生產流水線等需要電源穩定電壓的場所。也適應于電源電壓過低或過高、波動幅度大的低壓配電網末端的用戶及負載變動大的用電設備，特別適用于一切對電網波形要求高的穩壓用電場所。大功率補償式電力穩壓器可接火力、水力、小型發電機。
