變壓器容量規格有哪些？（附變壓器規格型號解釋）

變壓器容量規格有哪些？變壓器是各種電源及電氣設備的主要部件，隔離變壓器由圓筒式繞組和迭片式鐵芯組成，鐵芯采用 全新優質高硅硅鋼片疊裝，全斜接縫。本公司采用先進的制作工藝，有進口?馬克斯高速自動繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級。變壓器的輸出和輸入電壓可按客戶需求設計。有單相、三相或多路輸入和輸出等多種規格。

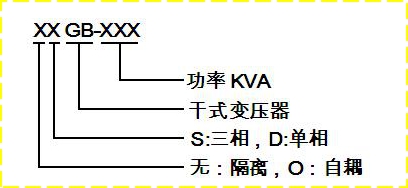

變壓器規格型號解釋

變壓器規格型號分單相（DG）與三相(SG)系列，主要的作用是將用電設備和電網隔離開.用于安全性場合或者抗干擾（多采用D/Y、D/Yn △/Yo或Yo/ △連接 ）要求的場合等，用電設備和電源沒有直接的電聯系。廣泛用于地鐵、高層建筑、機場、車站、碼頭、工礦企業及隧道的輸配電及進口、出口設備的使用等場所。

SG系列干式隔離變壓器是本廠在參照國際同類產品，結合我國國情的基礎上研制生產的新一代節能型電力變壓器，從300VA到1600KVA之間，符合IEC439、GB5226等國際、國家標準，繞組采用脫胎整列繞制方法；變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級，產品性能達到國內外先進水平。SG系列三相干式隔離變壓器廣泛適用于交流50Hz至60Hz，電壓660V以下的電路中，廣泛用于進口重要設備、精密機床、機械電子設備、醫療設備、整流裝置，照明等。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為±5％）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造，但若長期負載使用,總功率不得超過額定容量80%。

產品技術參數：

1、科學合理的設計，將電壓變動率控制在1~1.5%以內。

2、采用優質全新硅鋼片制做，有效減少鐵損，提高效率。

3、采用高度耐溫優質線材制做，自身損耗降至最低，大大提高功效。

4、采用H級絕緣， 耐高溫絕緣材料，提高了耐高壓強度、絕緣等級，延長使用壽命。

5、高效率設計，達98%以上。

6、專利外觀設計，美觀、新穎，功率密度大，體積小，空間使用率高。
7.產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、溫控報警系統、轉向輪等，以便移動。

三相隔離變壓器選型：（型號規格表2019）

DG、SG干式變壓器系列：

1、內部絕緣方式采用H級絕緣，美國Do pont耐高溫Nomex絕緣材料，耐熱系數高，安全性能強。

2、內部材料采用優質0.35mm矽鋼片和耐高溫玻璃絲包線，損耗低，效率高。

3、設計合理，電壓變動率低，可長期滿載使用。

4、多種型號，規格，多種容量，電壓可供選擇。選用冷軋繞無取向切割鐵芯，采用優質絕緣板作骨架，綜合性能好，普通用于SMT，CNC，印刷機等設備。

變壓器技術參數：

1、輸入額定電壓：三相380V

2、輸出額定電壓：三相220V 200V

3、頻率：50HZ/60HZ

4、效 率：≥98%

5、溫 升：<75度

6、波形畸變：<0.1%

7、絕緣等級：B級

8、工作形式：干式隔離式

9、高壓測試：1500V，1分鐘無擊穿

10、接線方式：Y型

11、冷卻方式：風冷

12、外形美觀大方，有移動式腳輪，便于移動和安裝。

使用條件：

1、適用海拔高度：≤5000m

2、環境溫度：-15℃～+45℃

3、相對濕度：≤90%

4、安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質

應用范圍：

PCB激光鉆孔機、成型機、曝光機、光繪機、SMT設備、印刷機、CNC/火花機、加工中心、醫療設備、整流裝置等。

如何選購變壓器:

A、確認電網提供的電源電壓（V）與用電設備所需輸入的額定電壓（V），以確定電壓變比。

B、確認用電設備所需輸入電源的相數，以確定變壓器制作三相或單相系統。

C、確認用電設備所需輸入的額定電流（A），以確定變壓器的容量（KVA）。

D、絕緣等級要求：A級105℃  B級130℃  F級155℃  H級180℃。

E、自耦式變壓器或隔離式變壓器。

隔離變壓器作用：

在隔離變壓器建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾，隔離變壓器將三線△接線轉換為四線Yo系統，加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的干擾（脈沖和高頻噪聲）能有效防止，但變壓器必須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。本公司可以為客戶設計生產高質量的隔離變壓器。

公司產品服務保障：

?注：公司產品一律實行國家三包政策，產品凡是在公司保修期內發生任何質量問題可免費退換！（客戶特殊要求除外）本企業產品經ISO9001-質量體系等國內外安全認證，客戶可放心選購、安全使用！！！

產品可定做（含電壓）。

10000v 5000v 1140v、690v、660、600v、480v、460v、 415v、440v、400v、380v、360v、315v、220v、208v、200v、127v、110v、100v、48v、36v、24v、12v、6.3v等等特殊電壓，都可以生產。  500VA---2000KVA容量可以生產。

公司主營：

我公司多年來采用優質材料和先進的工藝技術專業生產1KVA--3000KVA之間，SD/SG系列單相、三相干式隔離變壓器，產品參照西門子公司同類產品最新研制開發，產品符合VDE0550、IEC439、JB5555、GB5226國際、國家標準。 SG系列三相干式變壓器在電網中不僅具有變壓功能，還可隔離電網對設備的三次諧波，保護機器產生的發熱和絕緣材料的壽命減少。特別適合進口設備使用（380V進→220V出、380V進→任何電壓輸出、220V進→任何電壓輸出）規格1KVA～1000KVA之間，SG、DG系列干式隔離變壓器廣泛適用于交流50～60HZ，輸入、輸出電壓不超過500V的各種三相供電場合。廣泛適用于交流50、60HZ，輸入、輸出電壓不超過500V的各種供電場合。產品的各種輸入、輸出，電壓高低，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均根據用戶的要求進行精心的設計與制造。

臺州力威變壓器特點：

1.采用優質冷軋硅鋼片疊裝；采用特殊浸漆工藝處理，烘箱干燥！有效降低了運行時的震動和噪聲；以及采用耐高溫的絕緣材料設計等新工藝、新技術的引入，使變壓器更加節能、更加寧靜。節能低噪線圈留有通風槽，空氣流動暢通，有效降低線圈溫度。

2.帶外箱產品可帶，腳輪（100KVA以下）電壓表，電流表，散熱風扇。
