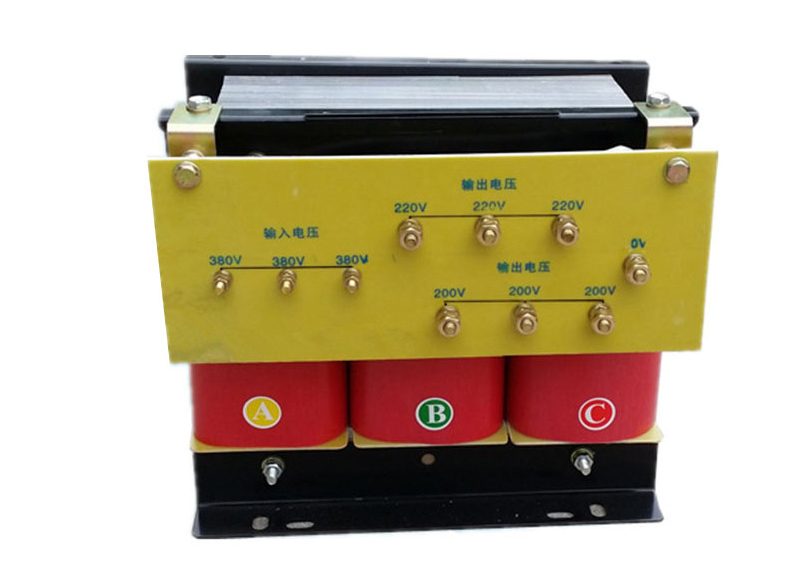

三相干式隔離變壓器怎么接線（如圖）
不論是生活還是發展，都離不開水電，就像離不開水的魚一樣，我們也同樣離不開電，這當中與電息息相關的三相變壓器也顯得尤為重要。要知道，在電力輸送的過程中，三相隔離變壓器是不可缺少的一部份，它主要用于電力系統、工礦企業的電力負荷要求與電力網電氣隔離的場合作電源，化市電為磁電，作為精密測量試驗系統凈化（抗干擾）電源與電力網的隔離設備。三相干式隔離變壓器廣泛用于工礦企業、紡織機械、學校、商場、電梯、郵電通信、醫療機械，辦公設備、測試設備，工業自動化設備、家用電器，高層建筑，機床，隧道的輸配電及進口設備等所有需要正常電壓保證的場合。下面我來具體為大家介紹隔離變壓器怎么接線的？
隔離變壓器采用三相雙繞組結構，具有防雷擊、防干擾特性，原、副邊每個繞組分成兩個線圈，該兩個線圈是用兩層互相絕緣的金屬箔并繞起來的。于是兩個線圈之間就存在電容C（所謂容性隔離變壓器）。然后可根據需要采取以下兩種接線方式任意組合，接在三相四線制系統一側的繞組宜接成Z形接法；接在三相三線制系統一側的繞組宜接成六角形接法。
變壓器的接線組別就是變壓器一次繞組和二次繞組組合接線形式的一種表示方法；
常見的隔離變壓器繞組有二種接法，即“三角形接線”和“星形接線”；在變壓器的聯接組別中“D表示為三角形接線，“Yn”表示為星形帶中性線的接線，Y表示星形，n表示帶中性線；“11”表示變壓器二次側的線電壓Uab滯后一次側線電壓UAB330度（或超前30度）。
變壓器的聯接組別的表示方法是：大寫字母表示一次側（或原邊）的接線方式，小寫字母表示二次側（或副邊）的接線方式。Y（或y）為星形接線，D（或d）為三角形接線。數字采用時鐘表示法，用來表示一、二次側線電壓的相位關系，一次側線電壓相量作為分針，固定指在時鐘12點的位置，二次側的線電壓相量作為時針。
“Yn，d11”，其中11就是表示：當一次側線電壓相量作為分針指在時鐘12點的位置時，二次側的線電壓相量在時鐘的11點位置。也就是，二次側的線電壓Uab滯后一次側線電壓UAB330度（或超前30度）。
變壓器二個繞組組合起來就形成了4種接線組別：“Y，y”、“D，y”、“Y，d”和“D，d”。我國只采用“Y，y”和“Y，d”。由于Y連接時還有帶中性線和不帶中性線兩種，不帶中性線則不增加任何符號表示，帶中性線則在字母Y后面加字母n表示。n表示中性點有引出線。Yn0接線組別，UAB與uab相重合，時、分針都指在12上。“12”在新的接線組別中，就以“0”表示。
三相隔離變壓器的接線方式有四種基本邊連接形式，分別是：Y/y;D/d;Y/d,D/y。我國一般只采用Y/y和Y/d這兩種。由于Y連接時還有帶中性線和不帶中性線兩種，不帶中性線則不增加任何符號表示，帶中性線則在字線Y后面加字母n表示。三相隔離變壓器的接線方式中如果Y或y下標有N或n，表明有中性點引出，如YN或yn，如果沒N或N表示中性點不需要引出。D或d自身沒有中性點。所以在三相隔離變壓器中Y或y的接法以及D或d的接法均沒有中性點引出的接線。
